INSTRUCCIONES DE FUNCIONAMIENTO

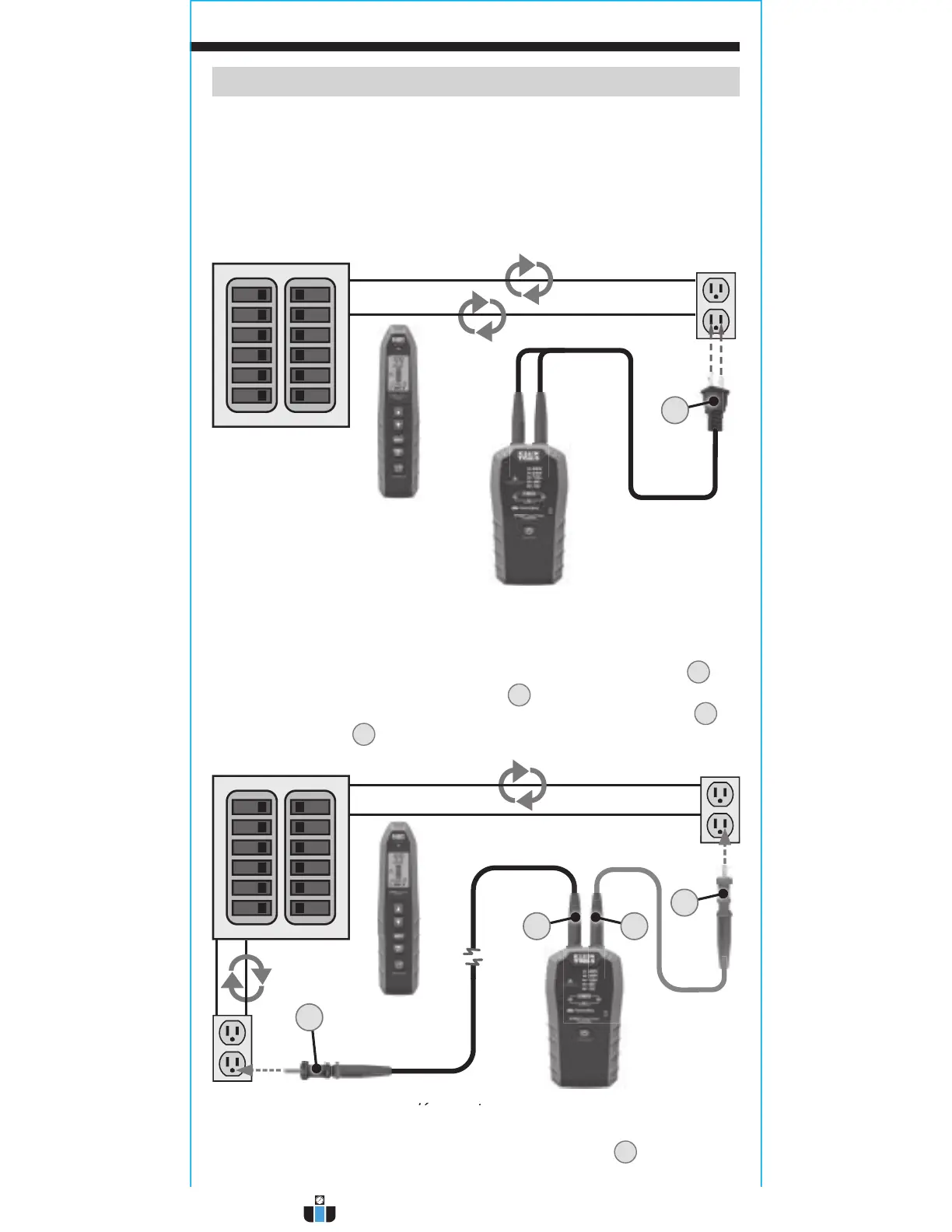

MÉTODOS DE CONEXIÓN DIRECTA Y REMOTA A TIERRA DEL TRANSMISOR
CONEXIÓN DIRECTA A TIERRA: en una conexión directa a tierra, un conector
o clip se puede conectar a los cables vivos y neutrales del mismo circuito.
NOTA: al localizar un cortacircuitos, no será posible hacer seguimiento
a los cables, debido a los efectos de cancelación de los cables que están
conectados en paralelo.
CONEXIÓN REMOTA A TIERRA: es la opción recomendada para una intensidad
óptima de la señal. Para optimizar la señal transmitida y evitar los efectos
de cancelación que ocurren en una conexión a tierra directa, se debe usar
una conexión remota a tierra. Conecte la clavija con conexión a tierra
B
al
adaptador de cable de prueba de 20' (6m)
E
y conecte a tierra desde un
tomacorrientes de un circuito distinto. Conecte la clavija de cuchilla roja
A
al
cable de prueba rojo
D
y conéctela al cable vivo del circuito que va a rastrear.
NOTA: este método con conexión remota a tierra activará receptáculos GFCI.
Hay varias formas de evitar eso: use el método de conexión directa a tierra,
conecte directamente a los cables con pinzas tipo cocodrilo
C
, o desenergice
el circuito apagando el cortacircuitos en el panel.
este método con conexión remota a tierra activará receptáculos GFCI.
B
A
E D
F
