INSTRUCTIONS D’UTILISATION

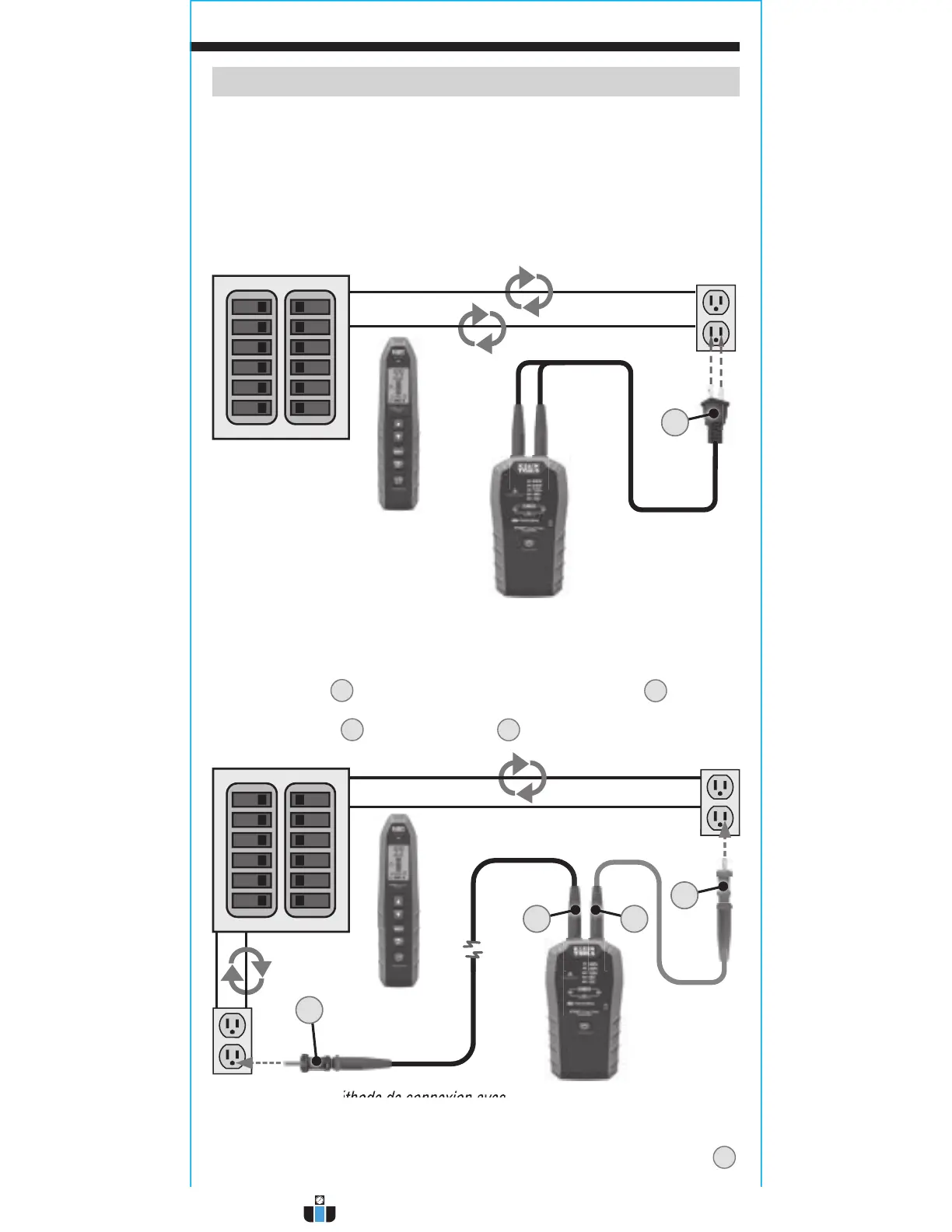

MÉTHODES DE CONNEXION AVEC MISE À LA TERRE DIRECTE ET
ÀDISTANCE
MISE À LA TERRE DIRECTE: pour la connexion avec mise à la terre directe,
une fiche ou des pinces peuvent être connectées aux fils de phase et aux fils
neutres sur le même circuit.
REMARQUE: Lors de la détection d’un disjoncteur, les fils ne seront pas aussi
détectables en raison des effets d’annulation des fils en parallèle.
MISE À LA TERRE À DISTANCE: à privilégier pour une puissance de signal
optimale. Pour optimiser l’émission du signal et éviter les effets d’annulation
qui se produisent dans une connexion avec mise à la terre directe, il convient
d’utiliser une connexion avec mise à la terre à distance. Attachez la broche
de mise à la terre
B
à l’adaptateur de fils d’essai de 6m (20pi)
E
et
connectez-la à la mise à la terre d’une prise sur un circuit différent. Attachez la
broche plate rouge
A
au fil d’essai rouge
D
et connectez-la au fil de phase
du circuit que vous détectez.
REMARQUE: La méthode de connexion avec mise à la terre à distance
déclenchera les prises avec disjoncteur de fuite de terre. Plusieurs autres
solutions sont possibles: utilisez la méthode de connexion avec mise à la terre
directe, connectez l’émetteur directement aux fils avec des pinces crocodiles
C
,
ou mettez le circuit hors tension en coupant le disjoncteur du panneau.
F
La méthode de connexion avec mise à la terre à distance
B
A
E D
