4
CONTROLES MANUALES
Presionando las teclas de izquierda y arriba por 1 segundo, permite ver si el
relé 1está cerrado o abierto. Cuando libera los botones, el relé vuelve a la
normalidad, presionando las teclas de abajo y derecha, permite ver si el relé
2 está cerrado o abierto. Cuando libera los botones, el relé vuelve a la
normalidad (Para DPR 3120, DPR 3120E, DPR 3121).
Presionando las teclas de izquierda y derecha por 1 segundo, permite
reiniciar el dispositivo. Estos tres controles manuales pueden aplicarse en
las páginas de mediciones.
MANUAL CONTROLS
Pressing both left button and up button for 1 sec provides to open if the relay 1 contacts
are closed or close the contacts are opened. When release the buttons, the relay go back
to normal again.
Pressing both down button and right button for 1 sec provides to open if the relay 2
contacts are closed or close the contacts are opened. When release the buttons, the
relay go back to normal again (for DPR 3120, DPR 3120E, DPR 3121).
Pressing both left button and right button for 1 sec provides to reset the device.
These three manual settings can be applied at the measurements pages.
Relay is assigned
to be activated if
there is an alarm
(over voltage
alarm).
Relé definido a
ser activado si
hay una alarma
(Sobre-voltaje)
Relay is assigned
to be activeted if
there is no alarm
( No phase alarm)
Relé definido a
ser activado si no
hay alarmas (Sin
alarma de fase).

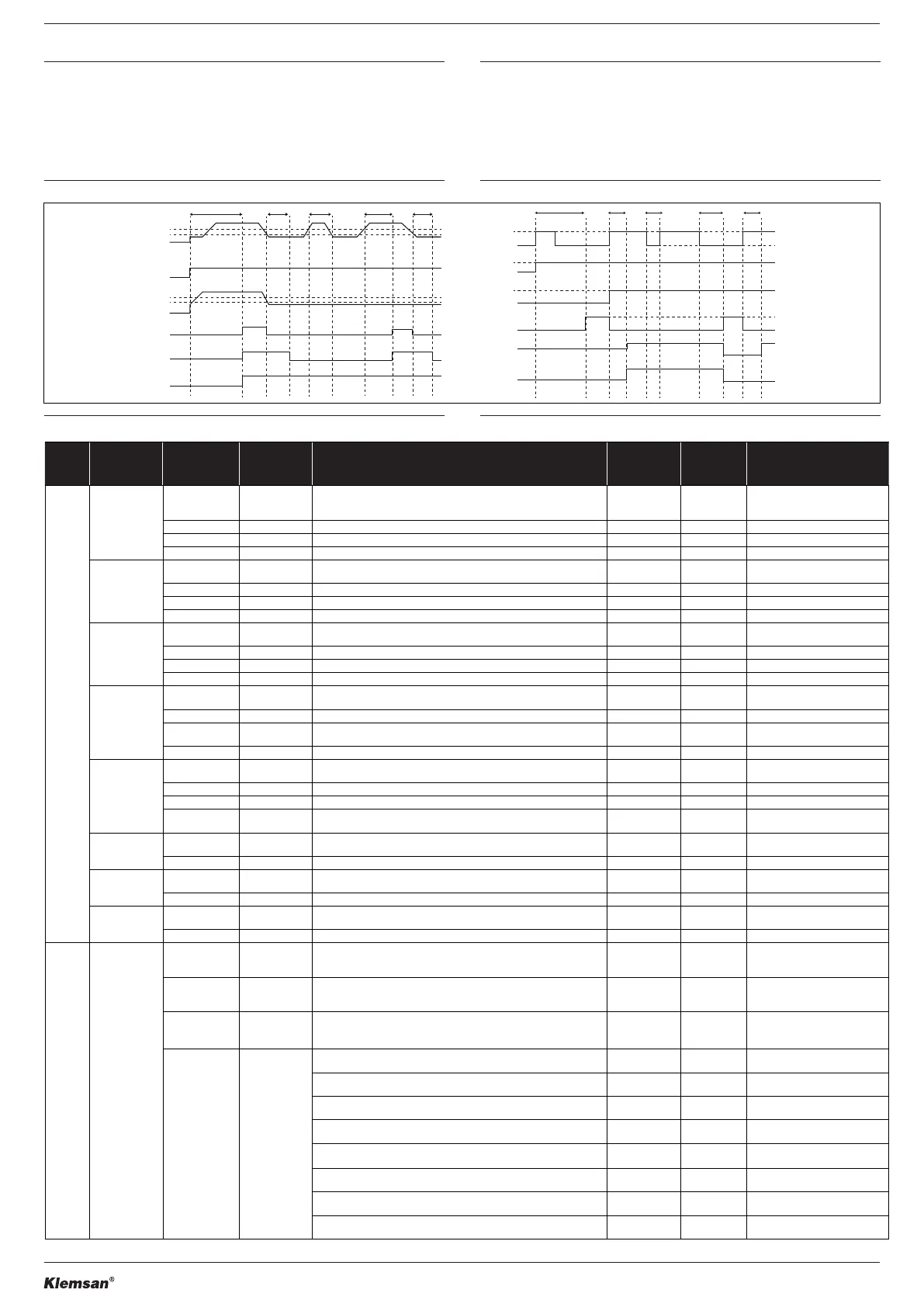

SAMPLE FUNCTIONS / EJEMPLOS DE FUNCIONES
FACTORY PREVALUES AND SETTINGS RANGES
VALORES DE FÁBRICA Y RANGOS DE AJUSTE
Umax
Umax
Alarm LED
Relay
(Latch off)
Relay
(Latch on)
Hysteresis
t start A.End∆t<r
.dLY
Hysteresis
L1
L2
L3
A.End r.dL
Y
Um>L1>0
Um>L2>0
Um>L3>0
Alarm LED
L1=0
L2=0
L3=0
Röle
(Latch off)
Röle
(Latch on)
t start
A.End ∆t<r.dL
Y
r.dL
Y
A.End
Menu
(Menú)
Submenu 1
(Submenú 1)
Submenu 2
(Submenú 2)
Submenu 3
(ASubmenú 3)
Description
(Descripción)
Pre-value
(Predefinido)
Unit
(Unidad)
Setting Range
(Rango)
ALARM
(Alarma)
OVER
VOLTAGE
(Sobre-voltaje)
StAt
Enables/Disables over voltage alarm.(Activa/desactiva
alarma de sobre-voltaje.)
on - -
thLd Voltage upper limit (Límite superior de voltaje) 264(L-N)460(L-L) V 0-999
hYSt Voltage upper limit hysteresis (Histéresis de límite superior de voltaje) 5 V 0-999
r.dLY Over voltage alarm delay time (Retardo de alarma de sobre-voltaje) 5 sn 0-999
UNDER
VOLTAGE
(Sub-voltaje)
StAt
Enables/Disables under voltage alarm. (Activa/desactiva
alarma de sub-voltaje)
on - -
thLd Voltage lower limit (Límite inferior de voltaje) 195(L-N)-340(L-L) V 0-999
hYSt Voltage lower limit hysteresis (Histéresis de límite inferior de voltaje) 5 V 0-999
r.dLY Under voltage alarm delay time (Retardo de alarma de sub-voltaje) 5 sn 0-999
ASYMMETRY
(Asimetría)
StAt
Enables/Disables asymmetry alarm. (Activa/desactiva alarma
de asimetría)
on - -
thLd Asymmetry upper limit (Límite superior de asimetría) 15 % 0-30
hYSt Asymmetry alarm hysteresis (Histéresis de alarma de asimetría) 2 % 0-30
r.dLY Asymmetry alarm delay time (Retardo de alarma de asimetría) 5 sn 0-999
OVER
FREQUENCY
(Sobre-
frecuencia)
StAt
Enables/Disables over frequency alarm.
(Activa/desactiva alarma de sobre-frecuencia.)
on - -
thLd Frequency upper limit (Límite superior de frecuencia) 52 Hz 0-75
hYSt
Frequency upper limit hysteresis (histéresis de
límite superior de frecuencia)
2 Hz 0-75
r.dLY Over frequency alarm delay time (Retardo de alarma de sobre-frecuencia) 5 sn 0-999
UNDER
FREQUENCY
(Sub-
frecuencia)
StAt
Enables/Disables under frequency alarm.
(Activa/desactiva alarma de sub-frecuencia)
on - -
thLd Frequency lower limit (Límite inferior de frecuencia) 48 Hz 0-75
hYSt Frequency lower limit hysteresis (Histéresis de límite inferior de frecuencia) 2 Hz 0-75
r.dLY
Under frequency alarm delay time (Retardo de alarma de
sub-frecuencia)
5 sn 0-999
SEQUENCE
(Secuencia)
StAt
Enables/Disables sequence alarm. (Activa/desactiva alarma
de secuencia)
on - -
r.dLY Sequence alarm delay time (Retardo de alarma de secuencia) 1 sn 0-999
PHASE LOSS
(Perdida de fase)
StAt
Enables/Disables sequence alarm.(Activa/desactiva
alarma de secuencia.)
on - -
r.dLY Sequence alarm delay time (Retardo de alarma de secuencia) 1 sn 0-999
PTC (Ptc)
StAt
Enables/Disables sequence alarm. (Activa/desactiva alarma de
secuencia)
on - -
r.dLY Sequence alarm delay time PTC (Retardo de Secuencia de alarma PTC) 5 sn 0-999
OUT
RELAY 1
(Relé 1)
–
RELAY 2
(Relé 2)
Ltch
If the latching mode on, the device must be manually reset if
it goes into alarm. (Si se encuentra en “latching mode
ON”, debe ser reiniciado si presenta alarmas)
oFF - -
Act
Sets relay1 to the alarms state or no alarm (Fija el relé
1 en estado de alarma o no.) no.AL - -
A.End
Alarm end time that relay waits to switch on/off after the
alarm ends. (Tiempo que el relé espera para conmutar
luego de terminar la alarma.)
1 sn 1-999
trIP
Over voltage alarm can be assigned to the alarm relay or not.
(La alarma de sobre-voltaje puede ser asignada a un relé o no)
YES - -
Under voltage alarm can be assigned to the alarm relay or not.
(La alarma de sub-voltaje puede ser asignada a un relé o no.)
YES - -
Asymmetry alarm can be assigned to the alarm relay or not.
(La alarma de asimetría puede ser asignada a un relé o no.)
YES - -
Over frequency alarm can be assigned to the alarm relay or not.
(La alarma de sobre-frecuencia puede ser asignada a un relé o no.)
YES - -
Under frequency alarm can be assigned to the alarm relay or
not. (La alarma de sub-frecuencia puede ser asignada a un relé o no.)
YES - -
Sequence alarm can be assigned to the alarm relay or not. (La
alarma de secuencia puede ser asignada a un relé o no.)
YES - -
Phase loss alarm can be assigned to the alarm relay or not.
(La alarma de fase puede ser asignada a un relé o no.)
YES - -
PTC alarm can be assigned to the alarm relay or not. (La
alarma de PTC puede ser asignada a un relé o no.)
YES - -
