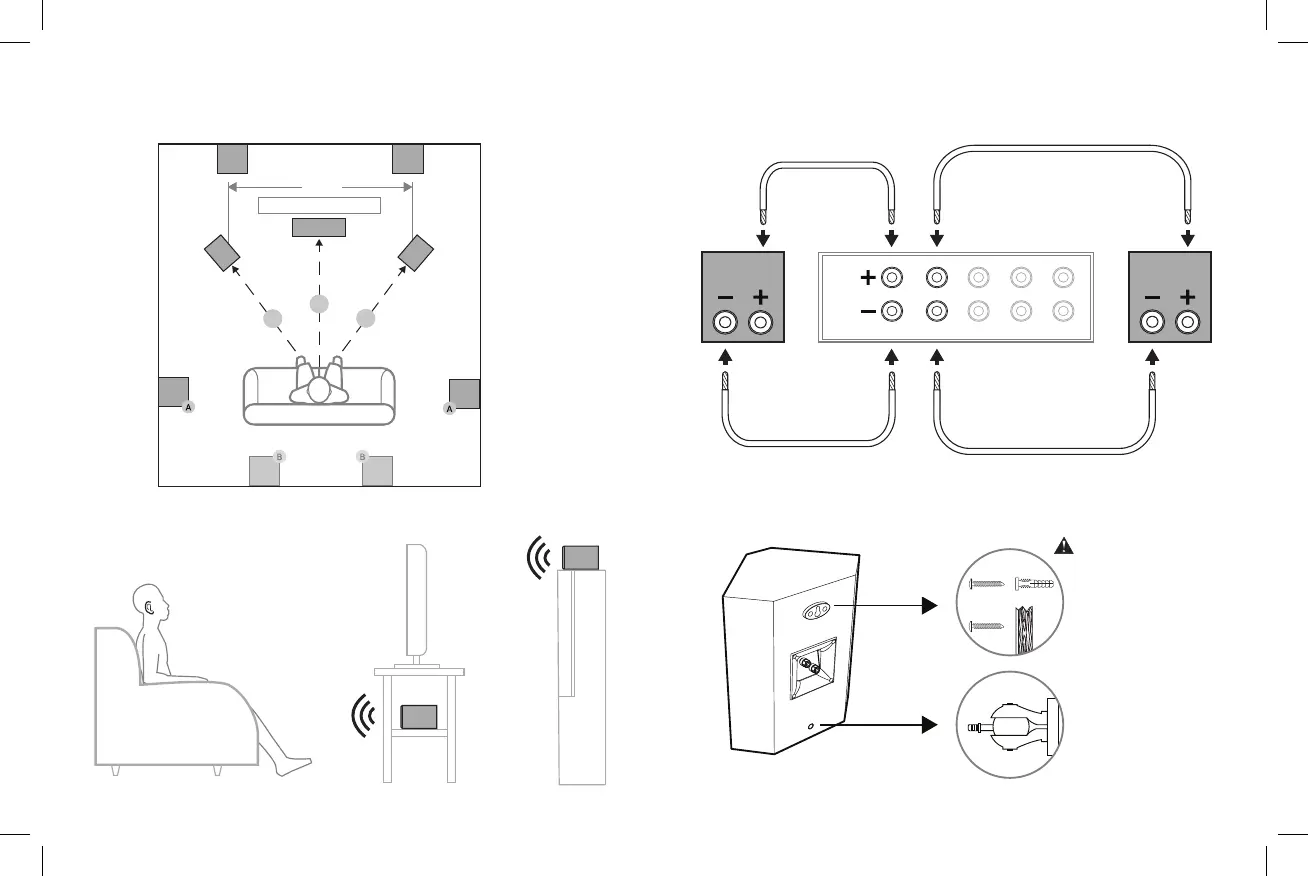

FIGURE 2
VOIE CENTRALE
FIGURE 4
MONTAGE MURAL DES ENCEINTES SURROUND
FIGURE 3
BRANCHEMENTS STANDARD
nº 10
Vis à bois à tête bombée de 6 à 7,5 cm
Vissez dans un poteau
mural ou utilisez des chevilles ;
gardez 6 mm apparents
ATTENTION !
N'utilisez pas le trou en poire
pour une installation au plafond
EN DESSOUS
AU-DESSUS
OU
FIGURE 1
POSITIONNEMENT DES ENCEINTES DANS LA ZONE D’ÉCOUTE
Avant droitAvant gauche
6’ - 15’
Positionnement latéral optionnel des enceintes surround (L’option A est préférée)
TROU D'ATTACHE
INSERT FILETÉ
OU
3/8-16 x 0.5”
*Supports muraux non inclus
