FIGURA 2
CANAL CENTRAL
FIGURA 4
MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED
FIGURA 3
CONEXIONES ESTÁNDAR
PRECAUCIÓN
No utilice el agujero en forma
de ojo de cerradura para hacer
montaje en el cielo raso.
DEBAJO
ENCIMA
FIGURA 1

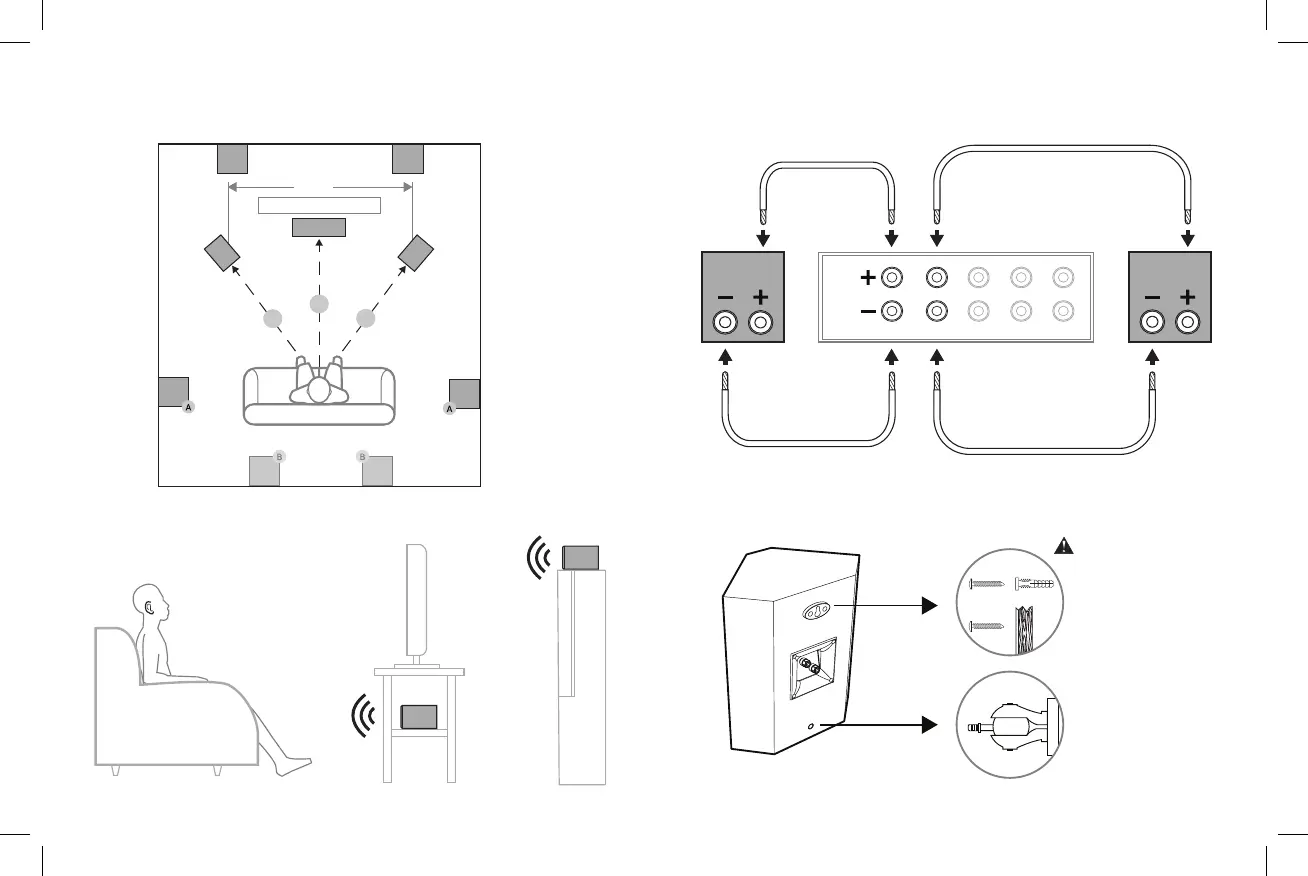

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN
Delantera
izquierda
Delantera
derecha
SUB SUB
TV
C
X
Y
Z
sL
sR
sL
sR
X=Y=Z
L R
Tornillos Nº 10 o de 2.5 plg. a 3 plg. de
cabeza troncocónica para madera
Móntelos en un paral de pared
o utilice anclas. Deje expuesto
1/4 de plg.
O BIEN
6’ - 15’
Colocación opcional lateral del altavoz surround (Se prefiere la opción A)
RANURA EN
FORMA DE OJO
DE CERRADURA
INSERTO ROSCADO
O BIEN
3/8 plg. – 16
*No se incluyen los soportes
de pared
