klover DIVA Plus - Controllo DI un Eventuale Caldaia Abbinata; Controllo DI un Eventuale Valvola a 3 Vie Per Il Circuito Sanitario

11
ITALIANO
Controllo di un eventuale caldaia abbinata
Nel caso in cui si voglia abbinare la termostufa Diva plus ad un’altra caldaia già installata sull’impianto (es. caldaia a gas murale), bisogna assicurarsi che
quando funziona la termostufa a pellet per riscaldamento impianto la caldaia si arresti. Questo per far si che non si debbano sommare la calorie dei due
apparecchi installati nell’impianto. Ecco quindi che la nostra predisposizione interviene sulla caldaia abbinata nel momento in cui si avvia il circolatore del
riscaldamento della termostufa a pellet. In questo modo non avremo mai due caldaie funzionanti contemporaneamente sullo stesso impianto. La caldaia
abbinata sarà però sempre utilizzabile per la produzione di acqua calda sanitaria.

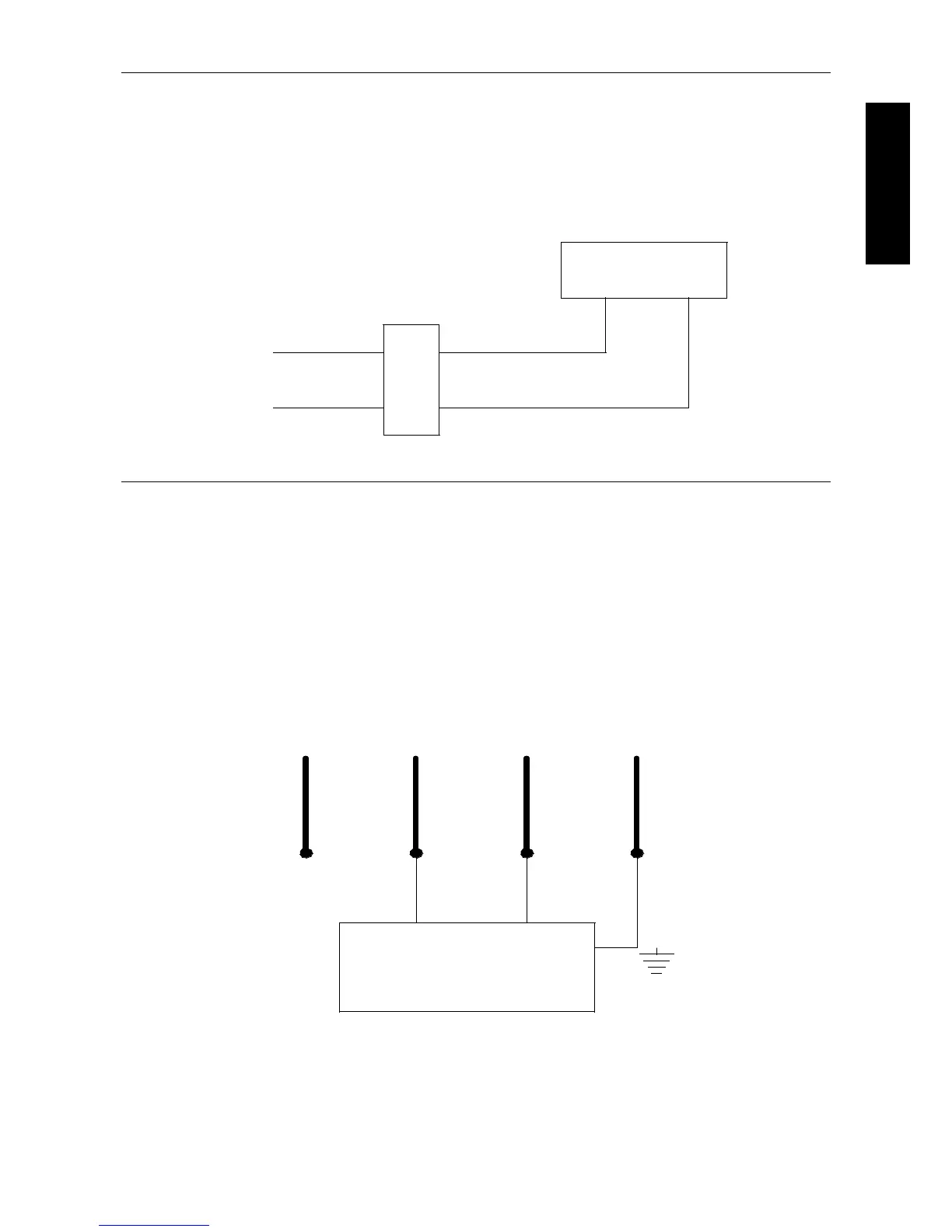

I due fili predisposti sul retro della termostufa (filo blu e filo marrone), in uscita avranno una tensione di 220 V quando il circolatore della
termostufa a pellet funziona, nessuna tensione quando il circolatore si ferma.
Risulta facile quindi collegare i 2 fili ad un relé che controllerà l’ingresso Termostato Ambiente della caldaia abbinata.
RELE'
Ingresso T.A.
Caldaia
Filo BLU
Filo MARRONE
Controllo di un eventuale valvola a 3 vie per il circuito sanitario
La termostufa Diva plus è dotata di serie di un controllo per un eventuale valvola motorizzata a 3 vie da installare sul circuito sanitario. Nella parte
posteriore della termostufa esce un cavetto a 4 fili con faston protetti, da poter utilizzare appunto per comandare tale valvola. I quattro fili del cavetto sono
di colore diverso e precisamente:
1. Filo blu = COMUNE VALVOLA A 3 VIE
2. Filo nero = LATO TERMOSTUFA A PELLET
3. Filo marrone = LATO CALDAIA A GAS
4. Filo giallo/verde = MASSA
Riportiamo di seguito un esempio di collegamento utilizzando una valvola a 3 vie con ritorno a molla. Si ricorda che il collegamento idraulico deve essere
fatto in modo tale che quando la valvola è a riposo l’acqua passi dalla caldaia a gas. Solo nel momento in cui la temperatura della termostufa a pellet è
sufficiente (valore impostato da pannello comandi), la valvola a 3 vie viene alimentata e quindi chiude il circuito caldaia a gas ed apre il circuito termostufa
Diva plus.
MARRONE
GIALLO/VERDE
BLU
NERO
Valvola a 3 vie
N.B.: il filo marrone può essere utilizzato per comandare un eventuale relé di servizio.
