CONTRÔLE D’UNE ÉVENTUELLE CHAUDIÈRE ASSOCIÉE
Si vous voulez associer votre poêle Diva Plus à une autre chaudière déjà branchée sur le circuit (par exemple une chaudière à gaz murale) assurez-vous
que quand le poêle à pellets fonctionne pour chauffer le circuit, la chaudière s’arrête. Et ce, pour ne pas devoir additionner les calories des deux appareils
montés sur le circuit. C’est là que notre système intervient sur la chaudière associée au moment où démarre le circulateur du chauffage du poêle à pellets.
De cette manière, vous n’aurez jamais deux chaudières en marche en même temps sur le même circuit. La chaudière associée sera cependant toujours
utilisable pour la production d’eau chaude sanitaire.

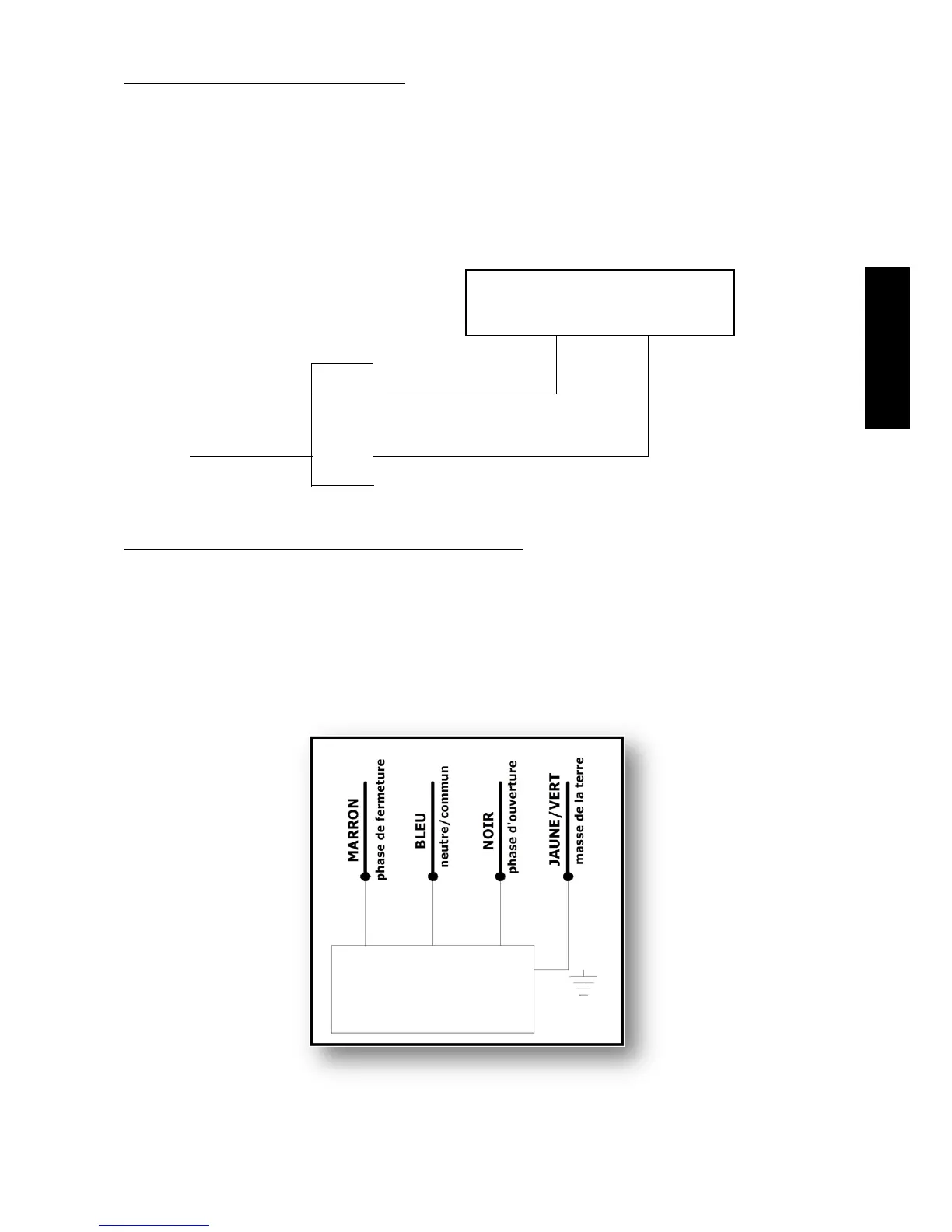

Les deux fils à la sortie au dos du poêle (fil bleu et fil marron) auront une tension de 220 V quand le circulateur du poêle à pellets fonctionne et
aucune tension quand il s’arrête.
Il est donc très facile de relier les 2 fils à un relais qui contrôlera l’entrée Thermostat d’ambiance de la chaudière associée.
COMMANDE D’UNE ÉVENTUELLE VANNE 3 VOIES POUR LE CIRCUIT SANITAIRE
Le poêle Diva Plus est doté d’une série de commandes pour une éventuelle vanne motorisée à 3 voies à installer sur le circuit sanitaire. Le câble à 4 fils
faston protégés qui sort au dos du poêle peut être utilisé pour commander cette vanne. Les quatre fils du câble sont de couleurs différentes, à savoir :
1. Fil bleu = COMMUN VANNE 3 VOIES
2. Fil noir = CÔTÉ POÊLE À PELLETS
3. Fil marron = CÔTÉ CHAUDIÈRE À GAZ
4. Fil jaune/vert = MASSE
Voici un exemple de branchement qui utilise une vanne 3 voies avec retour à ressort. N’oubliez pas que le branchement hydraulique doit être fait de manière
à ce que, quand la vanne est au repos, l’eau passe par la chaudière à gaz. Ce n’est que lorsque la température du poêle à pellets sera suffisante (valeur
programmée du tableau de commande) que la vanne 3 voies sera alimentée et par conséquent fermera le circuit de la chaudière à gaz et ouvrira celui du
poêle Diva Plus.
N.B. : le fil marron peut être utilisé pour commander un éventuel relais de service.
