Ficha técnica de las conexiones
VISTA
POSTERIORE
R
S
A
M
F
C
K
X
105
175
240
300
400
670
195
210
250
255
280
250
285
1300
540
240

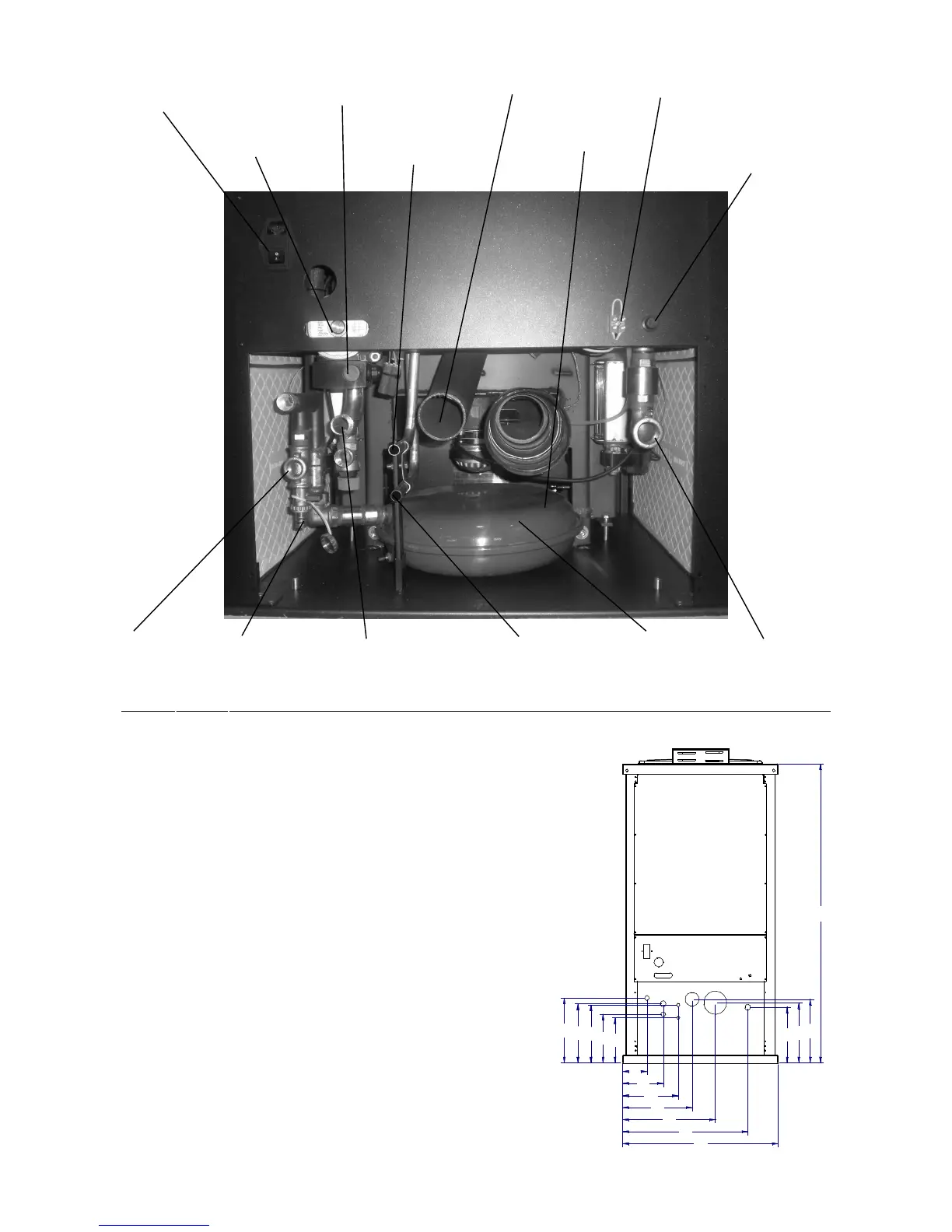

INTERRUPTOR GENERAL,
ENGANCHE CABLE DE
ALIMENTACIÓN
Y 2 FUSIBLES INCORPORADOS
(4A 250V)
REGULACIÓN DE LA
VELOCIDAD DE LA
BOMBA
PURGA DE LA
BOMBA
RESTABLECIMIENTO
MANUAL DEL
TERMOSTATO DE
SEGURIDAD
BORNE PARA LA CONEXIÓN
DEL TERMOSTATO
AMBIENTE
VASO DE EXPANSIÓN
DE 6 l
TUBO DE
ASPIRACIÓN DEL
AIRE
DESCARGA
DE HUMOS
GRIFO
DE DESCARGA
DE LA INSTALACIÓN
CON TAPÓN
GRIFO DE
DESCARGA DE LA
INSTALACIÓN
ENGANCHE ENVÍO CON
VÁLVULA DE RETENCIÓN
CONEXIÓN DE RETORNO CON
VÁLVULA DE SEGURIDAD
CALIBRADA A 2,5 BARES
ENTRADA AGUA
FRIA SANITARIA
SALIDA AGUA
CALIENTE
SANITARIA
VISTA
POSTERIOR
M = IMPULSIÓN DE LA INSTALACIÓN Ø 3/4” F
R = RETORNO DE LA INSTALACIÓN Ø 3/4” M
C = SALIDA AGUA CALIENTE SANITARIA Ø 14 mm (solo en mod. predispuestos)
F = ENTRADA AGUA FRÍA SANITARIA Ø 14 mm (solo en mod. predispuestos)
S = SALIDA DE HUMOS Ø 100 mm M
A = ASPIRACIÓN DE AIRE Ø 43 mm
K = CARGA DE LA INSTALACIÓN Ø 1/2” F CON TAPÓN
X = DESCARGA DE LA VÁLVULA DE SEGURIDAD Ø 1/2” F
