9
ESPAÑOL
CONTROL DE UNA POSIBLE CALDERA COMBINADA
Si se quiere combinar la termoestufa Diva Plus a otra caldera que ya se encuentre en la instalación (ej. caldera de gas mural), hay que asegurarse de que la
caldera se detenga cuando funcione la termoestufa a pellet para la calefacción de la instalación. Esto para que no haya que sumar las calorías de los dos
equipos instalados en la instalación. Es entonces que nuestra preparación interviene en la caldera combinada en el momento en el que se pone en marcha
el circulador de calefacción de la termoestufa de pellet. De esta manera nunca se tendrán dos calderas funcionando simultáneamente en la misma
instalación. Sin embargo, la caldera combinada siempre se podrá usar para la producción de agua caliente sanitaria.

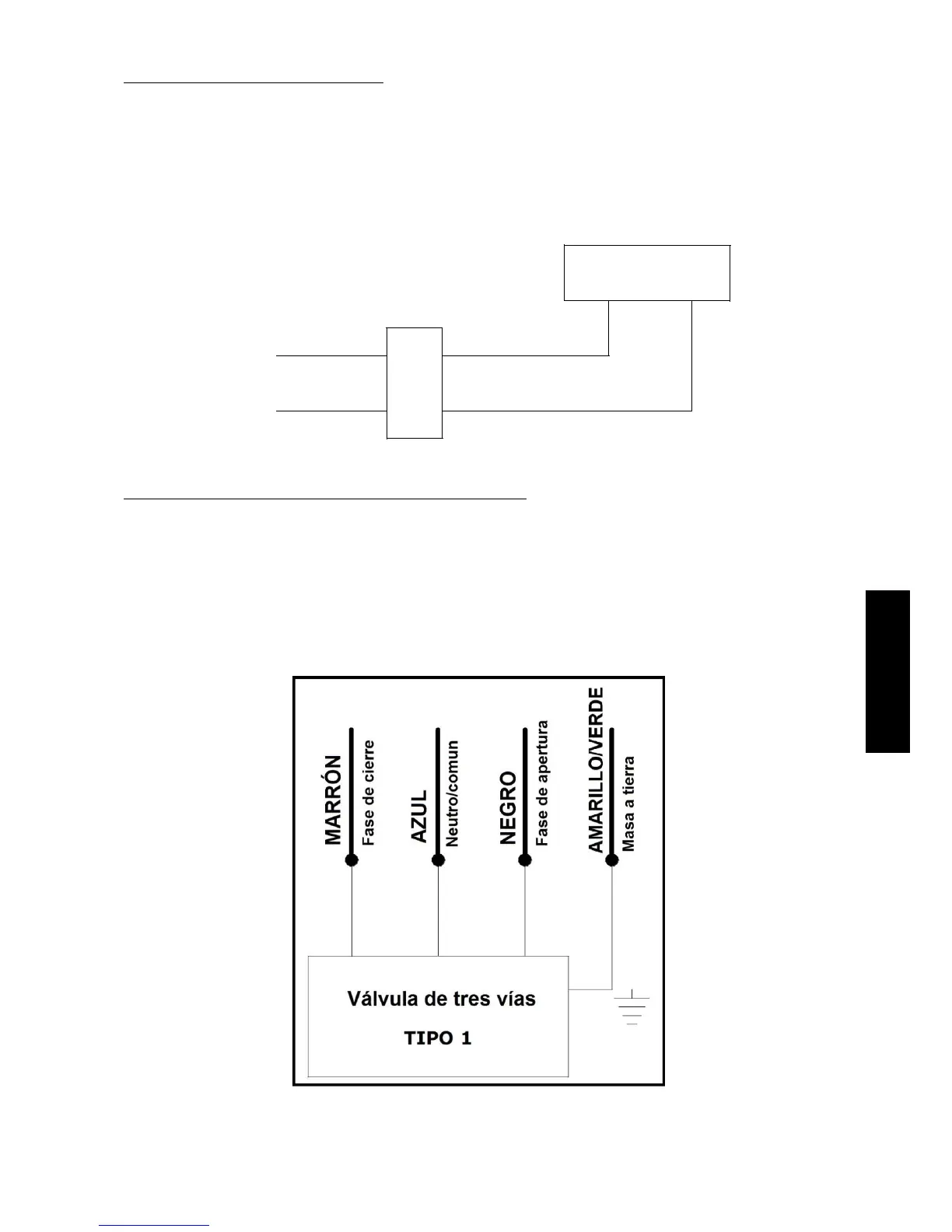

Los dos cables posicionados en la parte trasera de la termoestufa (cable azul y cable marrón), tendrán una tensión de 220 V en salida cuando el
circulador de la termoestufa a pellet funciona, y ninguna tensión cuando el mismo se detiene.
Por tanto, es fácil conectar los dos cables a un relé que controlará la entrada Termostato Ambiente de la caldera combinada.
RELE'
Entrada T.A.
Caldera
Hilo AZUL
Hilo MARRON
CONTROL DE UNA POSIBLE VALVULA DE 3 VIAS PARA EL CIRCUITO SANITARIO
La termoestufa Diva Plus tiene un control para una posible válvula motorizada de 3 vías para instalar en el circuito sanitario. En la parte posterior de la
termoestufa sale un cable de 4 hilos con faston protegidos, para poder usar para controlar dicha válvula. Los cuatro hilos del cable son de color diferente y
precisamente:
1. Hilo azul = COMÚN VALVULA DE 3 VIAS
2. Hilo negro = LADO TERMOESTUFA DE PELLET
3. Hilo marrón = LADO CALDERA DE GAS
4. Hilo amarillo/verde = MASA
Desarrollamos a continuación un ejemplo de conexión usando una válvula de 3 vías con muelle de retorno. Se recuerda que la conexion hidráulica debe ser
realizada de modo tal que cuando la válvula está en reposo el agua pasa de la caldera al gas. Sólo en el momento en que la temperatura de la termoestufa
de pellet es suficiente (valor programado del panel de mando), la válvula de 3 vías se alimenta y cierra el circuito de la caldera de gas y abre el circuito de la
termoestufa Diva plus.
Nota: el hilo marrón puede usarse para controlar un posible relé de servicio.
