38

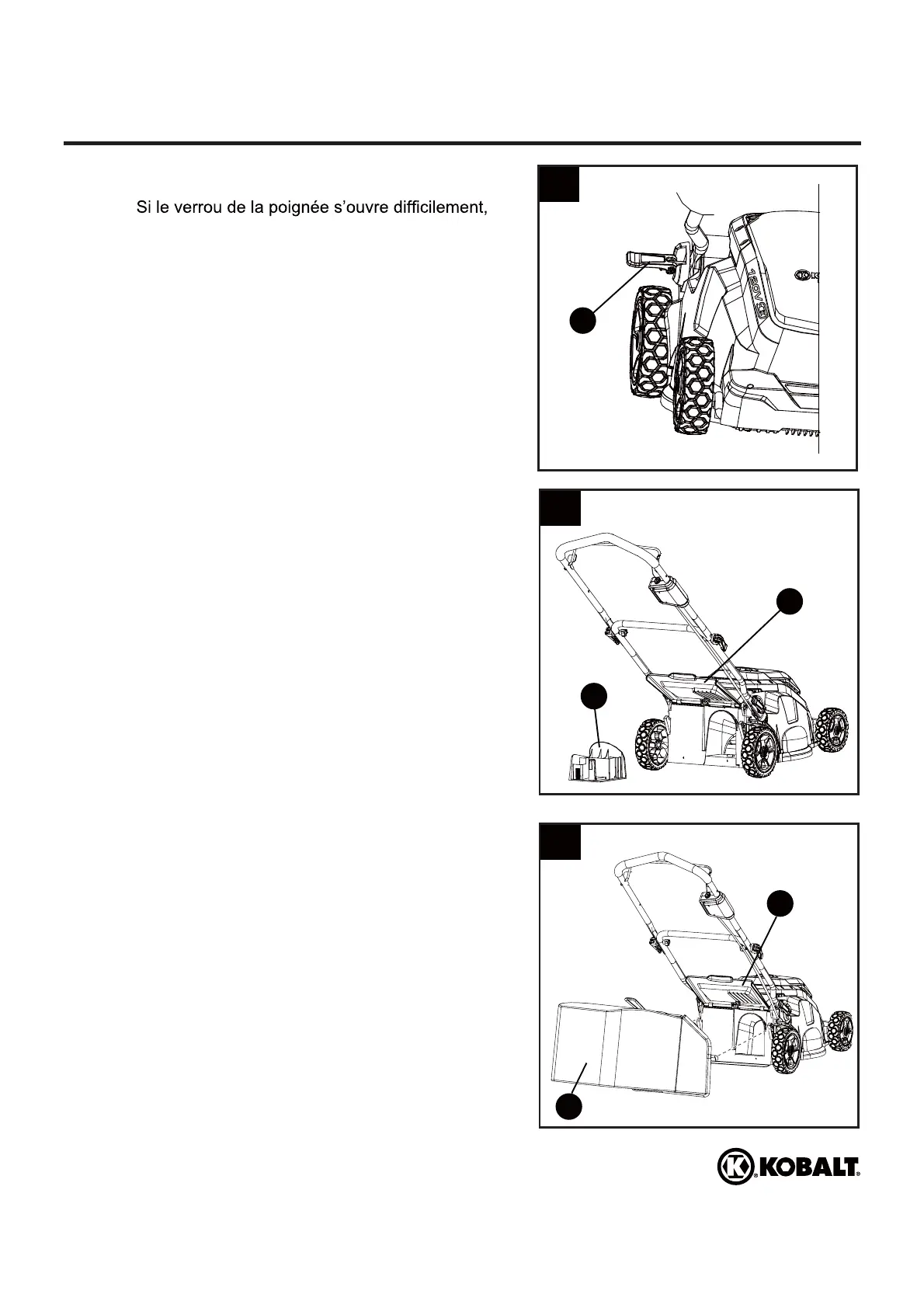

DIRECTIVES D’ASSEMBLAGE
1b
M
2
3
H
B
C
H
2. Installer le bouchon de déchiquetage
(pour le déchiquetage de l’herbe)
Note: Lorsque vous utilisez le bouchon de déchiquetage
(B), le sac de collecte d’herbe doit être retiré.
 Soulevez le couvercle d’éjection arrière (N) et
maintenez-le ouvert.
 Agrippez le bouchon de déchiquetage (B) par la poignée
et insérez-le en le plaçant dans un angle léger.
 Poussez le bouchon de déchiquetage (B) à fond pour le
sécuriser en place.
 Abaissez le couvercle d’éjection arrière.
 Remettez la pile en place lorsque vous êtes prêt à
commencer le travail.
3. Installer le sac d’herbe (pour l’ensachage arrière)
Note: Lorsque vous utilisez le sac de collecte d’herbe
(C), le bouchon de déchiquetage doit être retiré.
 Soulevez le couvercle d’éjection arrière (H).
 Soulevez le sac d’herbe (C) par la poignée et placez-le
sous le couvercle de la goulotte, de façon à ce que les
crochets du sac reposent dans les rainures du carter de
la tondeuse.
 Abaissez le couvercle d’éjection arrière (H).
 Remettez la pile en place lorsque vous êtes prêt à
commencer le travail.
b. Pour abaisser la poignée:
 Ouvrez les verrous de came (G).
Note:
desserrez les boutons de la poignée supérieure en les
tournant dans le sens antihoraire.
 Abaissez la poignée inférieure.
 Ouvrez le verrou de la poignée inférieure (M).
 Poussez chaque côté de la poignée inférieure vers
l’extérieur, jusqu’à ce qu’elle ressorte de la rainure.
Ensuite, pliez la poignée vers l’avant de la tondeuse.
Évitez de coincer ou écraser les cordons.
