INSTRUCCIONES DE ENSAMBLAJE

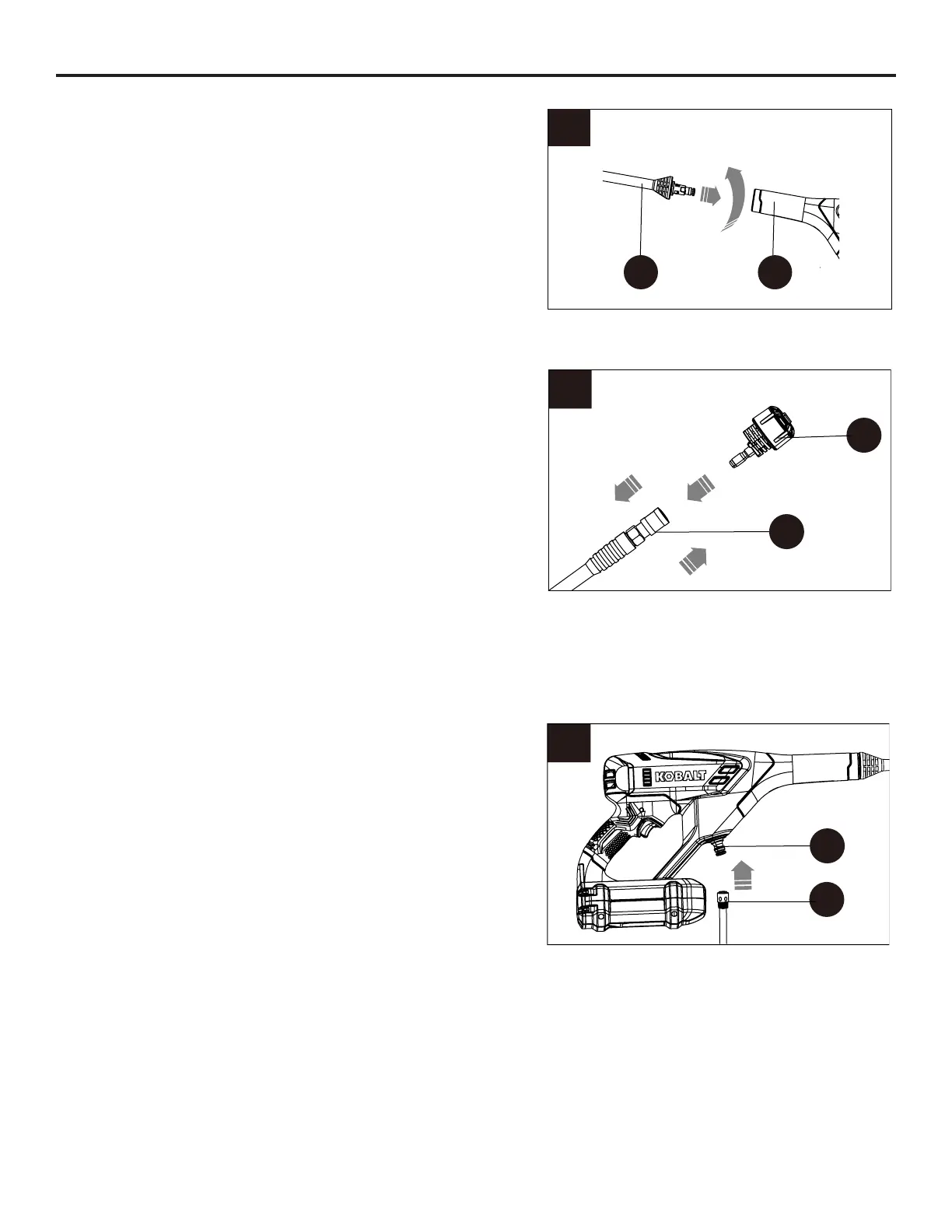

1 . INSTALE LA VARA DEL ROCIADOR
• Empuje el extremo de la vara del rociador (B) en el
mango de la pistola (C).
• Gire la vara del rociador (B) en dirección de las mane-
cillas del reloj hasta que las lengüetas se bloqueen en
su posición.
2 . INSTALE LA BOQUILLA DE ROCIADO
• Jale del collar de conexión rápida en la vara del ro-
ciador (B).
• Inserte la punta de rociado (A) en la vara del rociador
(B).
• Suelte el collar de conexión rápida para colocar la pun-
ta de rociado (A).
• Jale de la punta de rociado (A) para asegurarse de que
esté correctamente instalada y no se salga.
3. INSTALE LA MANGUERA AUTOSIFÓN
• Inserte un extremo de la manguera de autosifón (G) en
la entrada de agua (D).
A
2
1
2
3
B
3
G
D
1
C
B
