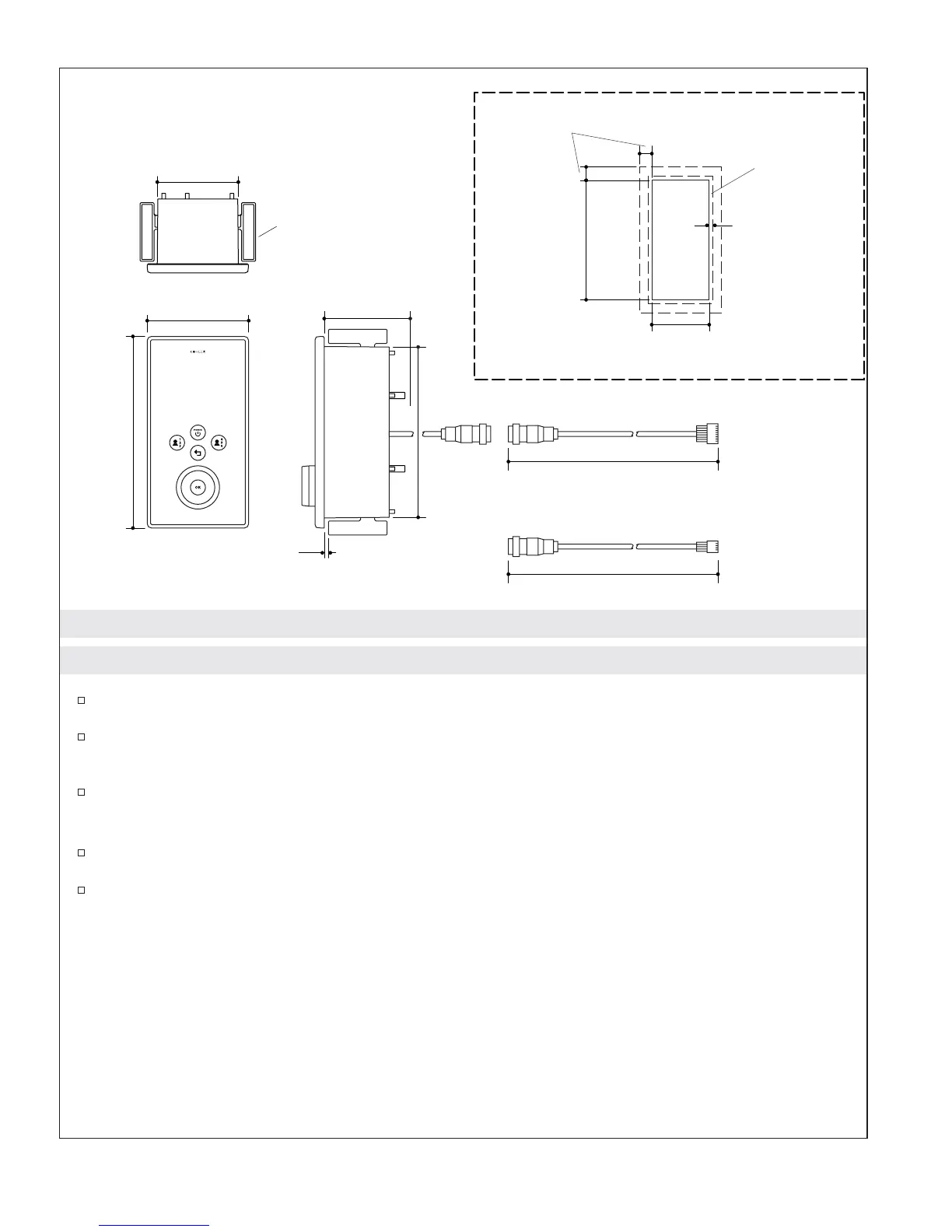

Diagrama de instalación
Antes de comenzar
Cumpla con todos los códigos locales de plomería, de construcción y de electricidad.
Lea estas instrucciones y determine cuáles son los componentes requeridos y sus lugares de
instalación, antes de comenzar la instalación.
Un electricista calificado debe instalar un tomacorriente eléctrico GFCI de 120 V, en la estructura de
postes de madera, cerca de la válvula electrónica. La interface o interfaces reciben alimentación
eléctrica a través de las conexiones con la válvula.
Instale la válvula antes de instalar la interface o interfaces.
Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se
especifica en la lista de precios.
7-5/8"
(19,4 cm)
3-5/8" (9,2 cm)
4-1/2" (11,4 cm)
30' (9,14 m)
30' (9,14 m)
Cable de interface de 8 clavijas
Cable de interface auxiliar de 4 clavijas
Abertura
7-11/16"
(19,5 cm)
3-11/16" (9,4 cm)
Detalle de la abertura
Espacio para el brazo de la
abrazadera 1/2" (1,3 cm) Mín.
Espacio para el
labio de la
interface de 1/4"
(6 mm) Mín.
Brazo de abrazadera
8-1/2"
(21,6 cm)
3-5/8" (9,2 cm) -
4-5/8" (11,7 cm) de
profundidad de la
cavidad de pared
3/16" (5 mm) Mín -
2" (5,1 cm) Máx. de profundidad
1043184-2-B Español-3 Kohler Co.
