Kohler K-1976 - Diagrama de Instalación

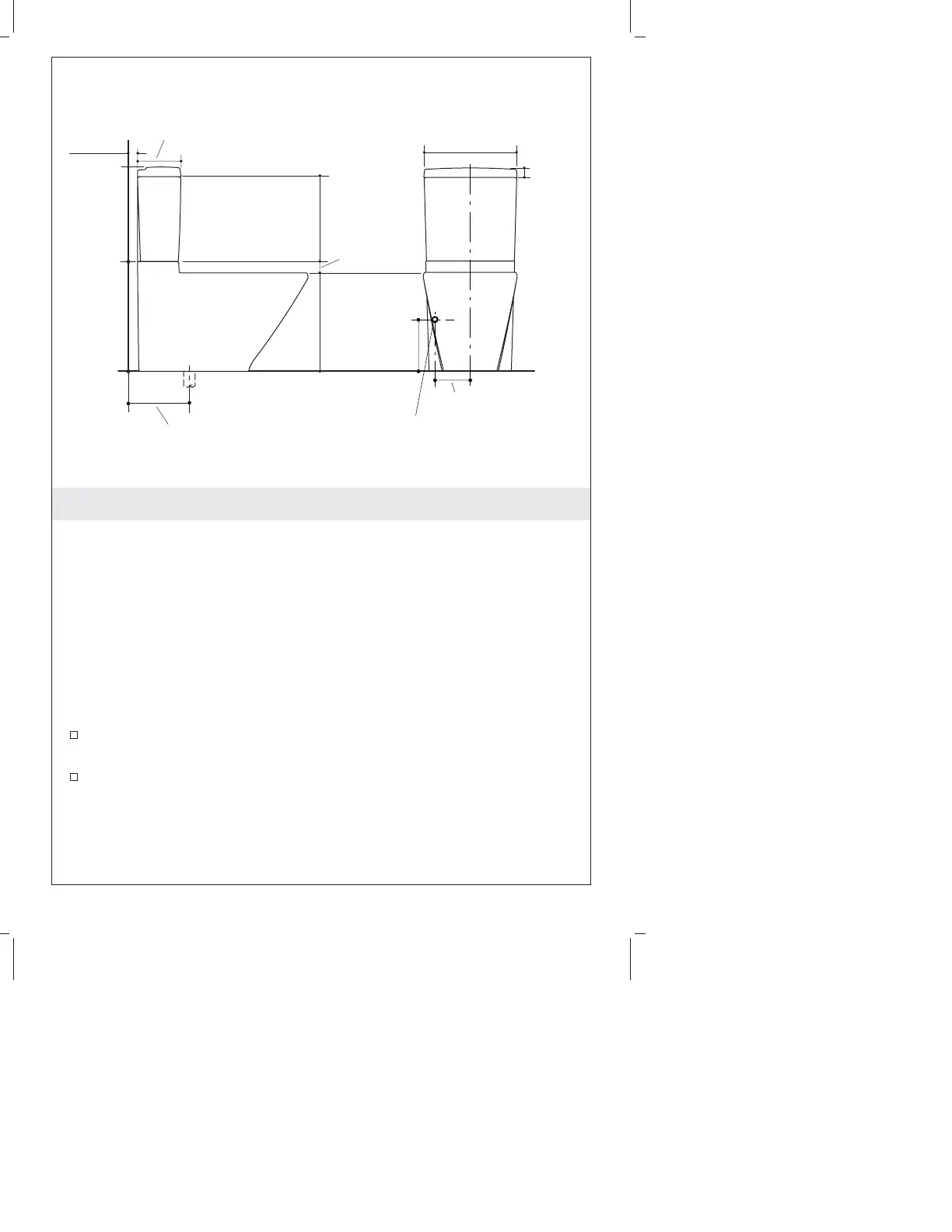

Diagrama de instalación
¡IMPORTANTE! Para esta instalación se debe usar una salida de
desagüe de 4″ D.
¡IMPORTANTE! Esta instalación no requiere de una brida. Para
facilitar la instalación, no instale una brida.
¡IMPORTANTE! El lugar de instalación del suministro no es
estándar, y debe instalarse en el lugar que se muestra.
¡IMPORTANTE! Si el subpiso es de tablas delgadas de fibras
orientadas (OSB), se recomienda colocar un soporte de madera
contrachapada de 1/2″ (1,3 cm) debajo del subpiso.
Se requiere una separación de 1″ (2,5 cm) entre el inodoro y la
pared.
Sitúe el suministro siguiendo el diagrama.
1-3/4"
(4,4 cm)
4-1/8" (10,5 cm)
9-5/8"
(24,4 cm)
Suministro de
3/8" NPS
1-9/16"
(4 cm)
15-3/8"
(39,1 cm)
15-9/16"
(39,5 cm)
14-1/16"
(35,7 cm)
7-1/8"
(18,1 cm)
1"
(2,5 cm)
15-1/2"
(39,4 cm)
17-5/16"
(44 cm)
12" (30,5 cm) de la pared
al centro del desagüe
1052867-2-B Español-3 Kohler Co.
