2. Préparer le site
IMPORTANT ! Les illustrations d’installation verticale sont montrées; pour des installations horizontales
d’interface, orienter la découpe en conséquence.
REMARQUE : Permettre un chevauchement de 1/4″ (6 mm) de la lèvre du manchon du mur et un
dégagement minimum de 1/2″ (1,3 cm) autour de l’arrière de l’ouverture pour permettre aux clips de
s’engager entièrement.
Se réferer à l’information de raccordement. Avec un crayon, marquer les lignes de découpe sur le
mur fini.
Découper l’ouverture dans le mur fini en suivant les guides au crayon.
Pour des matériaux de mur fini de moins de 3/16″ (5 mm), le rebord autour de l’arrière de
l’ouverture pour fournir un support adéquat pour le montage du manchon du mur d’interface.

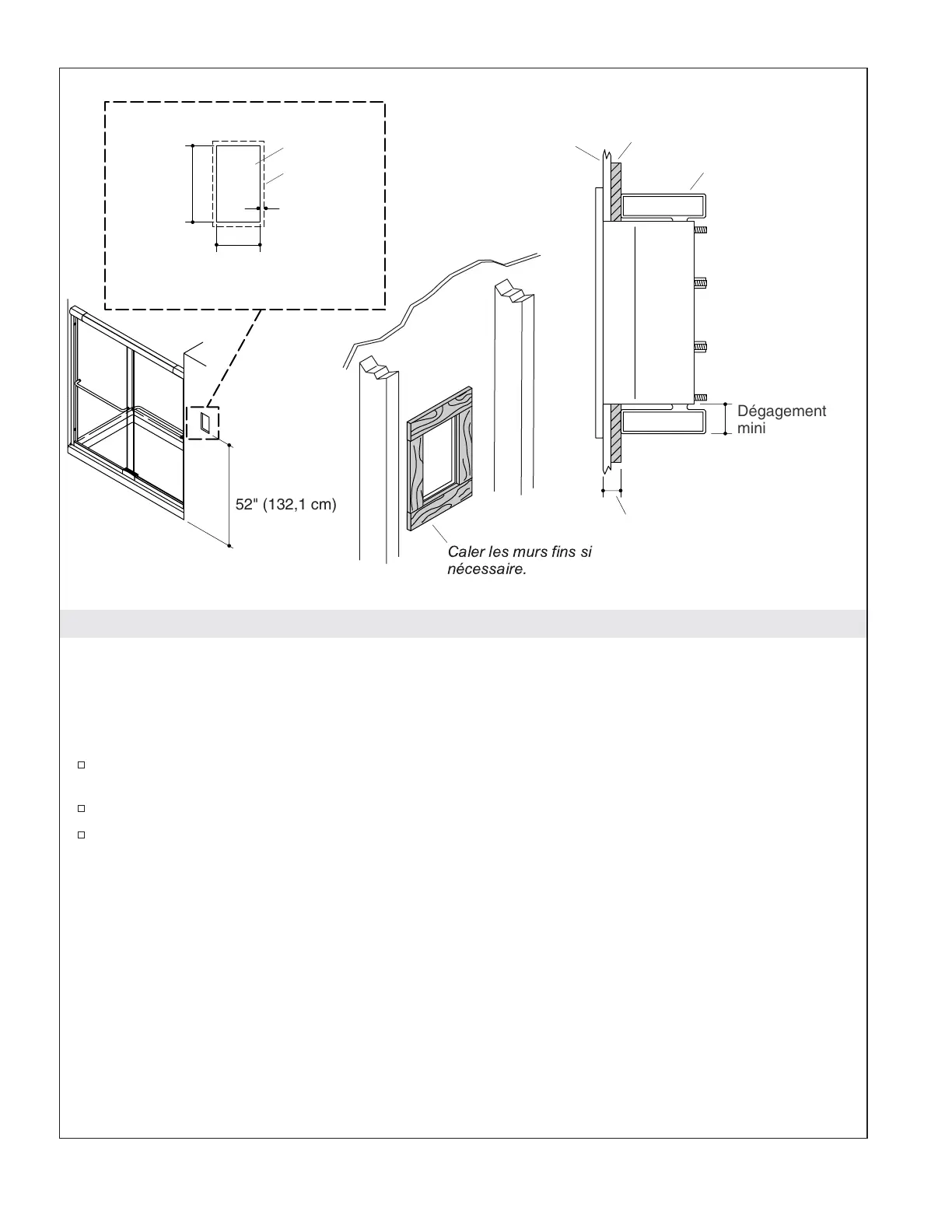

1/4" (6 mm)
Lèvre de
l'interface
Découpe
Mur
Cale
Bras de la pince
7-11/16"
(19,5 cm)
3-11/16"
(9,4 cm)
    

52" (132,1 cm)
Dégagement
minimum du bras
de la pince 1/2"
(1,3 cm)
3/16" (5 mm) Min –
Profondeur 2" (5,1 cm) max
Kohler Co. Français-5 1069764-2-A
