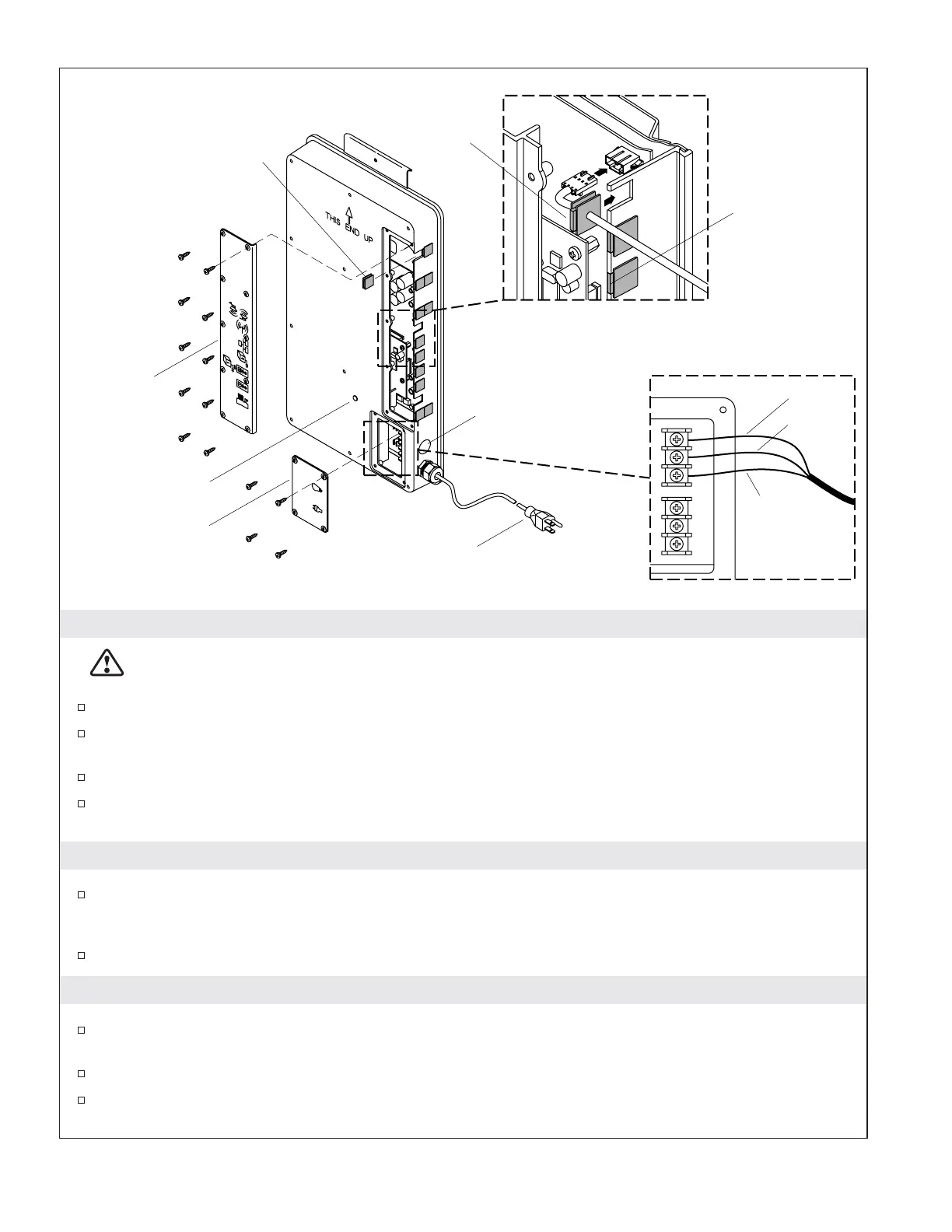

4. Conecte la interface o interfaces
PRECAUCIÓN: Riesgo de descarga eléctrica o de daños al producto. Asegúrese de que el cable
eléctrico para el módulo de medios esté desenchufado antes de retirar las tapas de acceso.
Retire la tapa de acceso de bajo voltaje del módulo de medios.
Retire los ojales de los lugares donde se instalará el cable o cables de la interface. Consulte la ″Clave
de conexiones″.
Presione suavemente cada conexión hasta que encaje.
Deslice el ojal del cable en la ranura con el extremo macho hacia arriba. Verifique que el ojal esté
bien asentado.
5. Termine la instalación
Si aún no se han instalado, instale los componentes adicionales en este momento según las
instrucciones de instalación provistas con los productos. Para conectar al módulo de medios,
consulte la sección ″Conecte los componentes″ en la Guía de instalación del módulo de medios.
Vuelva a instalar las tapas de acceso del módulo de medios. No apriete demasiado.
6. Verificación de la instalación
Enchufe la fuente de alimentación del módulo de medios al tomacorriente. Verifique que la luz
indicadora del módulo de medios se encienda y pulse.
Abra el suministro de agua a la válvula.
Revise todas las conexiones para asegurarse que no haya fugas y ajuste según sea necesario.
Verifique que el cable eléctrico esté
desenchufado antes de abrir las tapas de acceso.
Orificio ciego de
1/2" (1,3 cm) D.
Ojal
Extremo
macho
Deslice el ojal en la ranura con
el extremo macho hacia arriba.
Tapa de
acceso de
alto voltaje
Tapa de
acceso de
bajo voltaje
Instale ojales al
ras con la caja de
medios.
Luz indicadora
Línea
Neutro
Tierra
Sólo utilice
alambre de
cobre.
Conexión de iluminación
1069764-2-A Español-9 Kohler Co.
