3. Installation à deux voies
IMPORTANT! Ce robinet n’est pas destiné à être utilisé en tant que
robinet d’arrêt. Ne pas boucher les sorties avant d’avoir terminé la
conversion à deux voies.

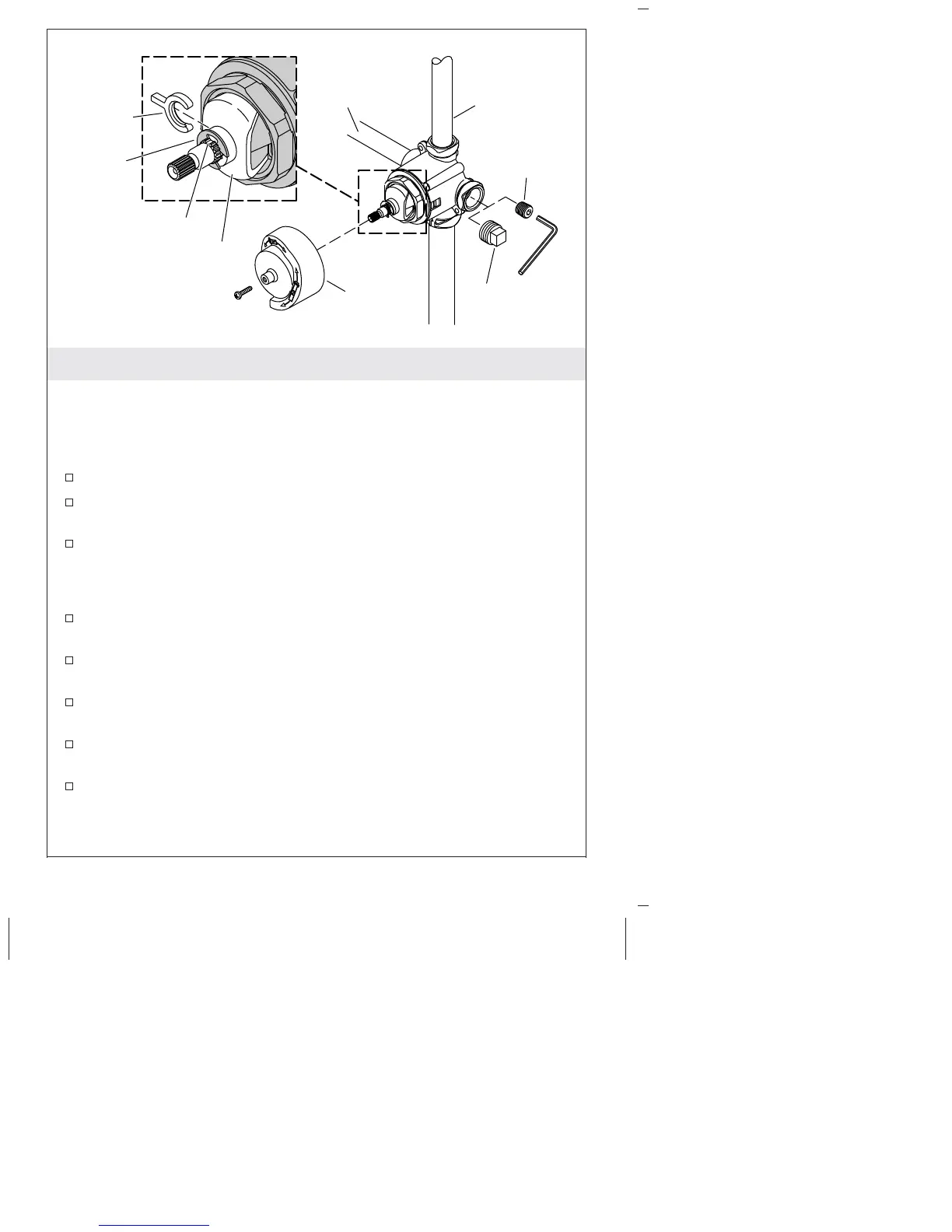

Conversion à deux voies
Retirer temporairement le protecteur de plâtre.
Tourner le cran jusqu’à ce qu’il soit positionné verticalement; voir
l’illustration.
Vérifier que la dent manquante est orientée vers le haut.
IMPORTANT! Si le bouchon interne n’est pas retiré, le mur fini
doit être retiré pour exécuter cette étape ultérieurement.
Utiliser une clé hexagonale de 1/4″ et retirer et jeter le bouchon
interne à l’intérieur du corps du robinet.
Boucher le port non utilisé (gauche ou droite) avec un bouchon
NPT de 1/2″ (non inclus).
Utiliser des pinces pour retirer l’espaceur qui se trouve sous le
cran.
Pousser le cran vers l’intérieur; s’assurer que les dents du cran
s’enclenchent sur les encoches de la cartouche du robinet.
Installer l’espaceur au-dessus du cran et sous l’anneau en E.
Installer le robinet à deux voies
Conduite
d'eau
accessoire n˚ 1
Conduite d'eau
accessoire n˚ 2
Espaceur
Bouchon
NTP 1/2"
Anneau
en E
Protège-plâtre
Cran
Dent manquante
Bouchon
interne
1205548-2-B Français-4 Kohler Co.
