Kohler K-7514 - Installation du Robinet

1. Installation du robinet
Préparer le site - Modèles c.a. et hybrides
REMARQUE: Avant de percer le trou de fixation, utiliser les
instructions ci-dessous pour un positionnement correct:
Un trou de montage d’un diamètre de 1-1/4″ (32 mm) minimum
à 1-1/2″ (38 mm) maximum est requis.
Une distance minimum de 1-3/4″ (44 mm) est requise entre
l’arrière du bec et le mur afin de permettre un accès à la vis.
Une distance maximum de 1-1/8″ (29 mm) est requise entre le
bord de la vasque de l’évier et la base du bec.
Modèles opérés avec piles AAA seulement
REMARQUE: Lorsque les dispositifs K-13460, K-13461, K-13466 ou
K-13467 sont installés sur des lavabos à encastrer par le dessus
(lavabos avec le rebord au-dessus du comptoir), la hauteur
maximum du bord de la lèvre de la vasque est égale à 3/4″ (19 mm)
et la distance maximum entre le rebord du lavabo et le rebord avant
du robinet est égale à 1/2″ (13 mm).
REMARQUE: Lorsque les dispositifs K-13472 or K-13473 sont
installés sur des lavabos à encastrer par le dessus, la hauteur
maximum du rebord de la lèvre de la vasque est égale à 1-1/4″ (32
mm).

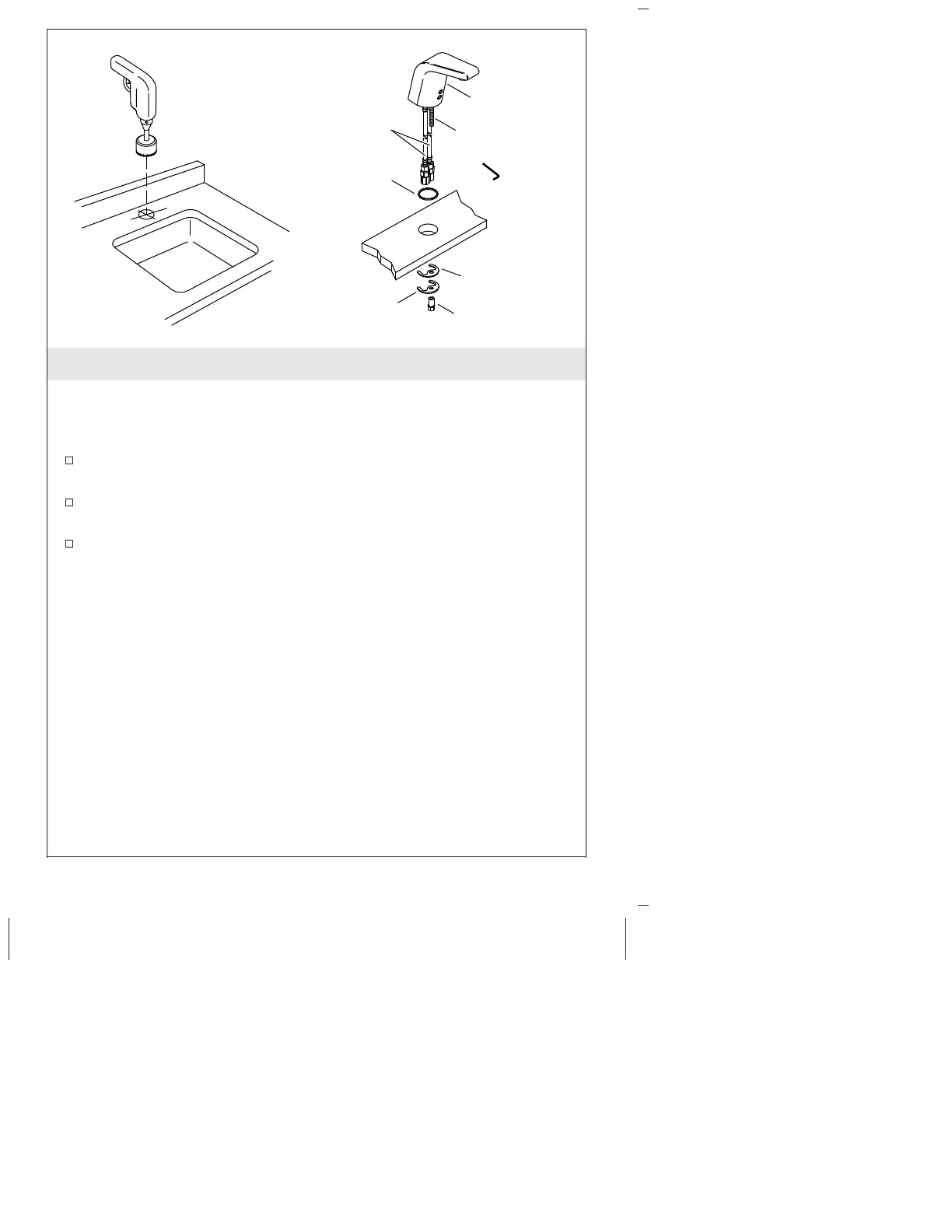

Sans applique
Bec
Goujon
Joint torique
Rondelle
en caoutchouc
Support
Écrou
Tuyaux d'arrivée
1244026-2-A Français-2 Kohler Co.
