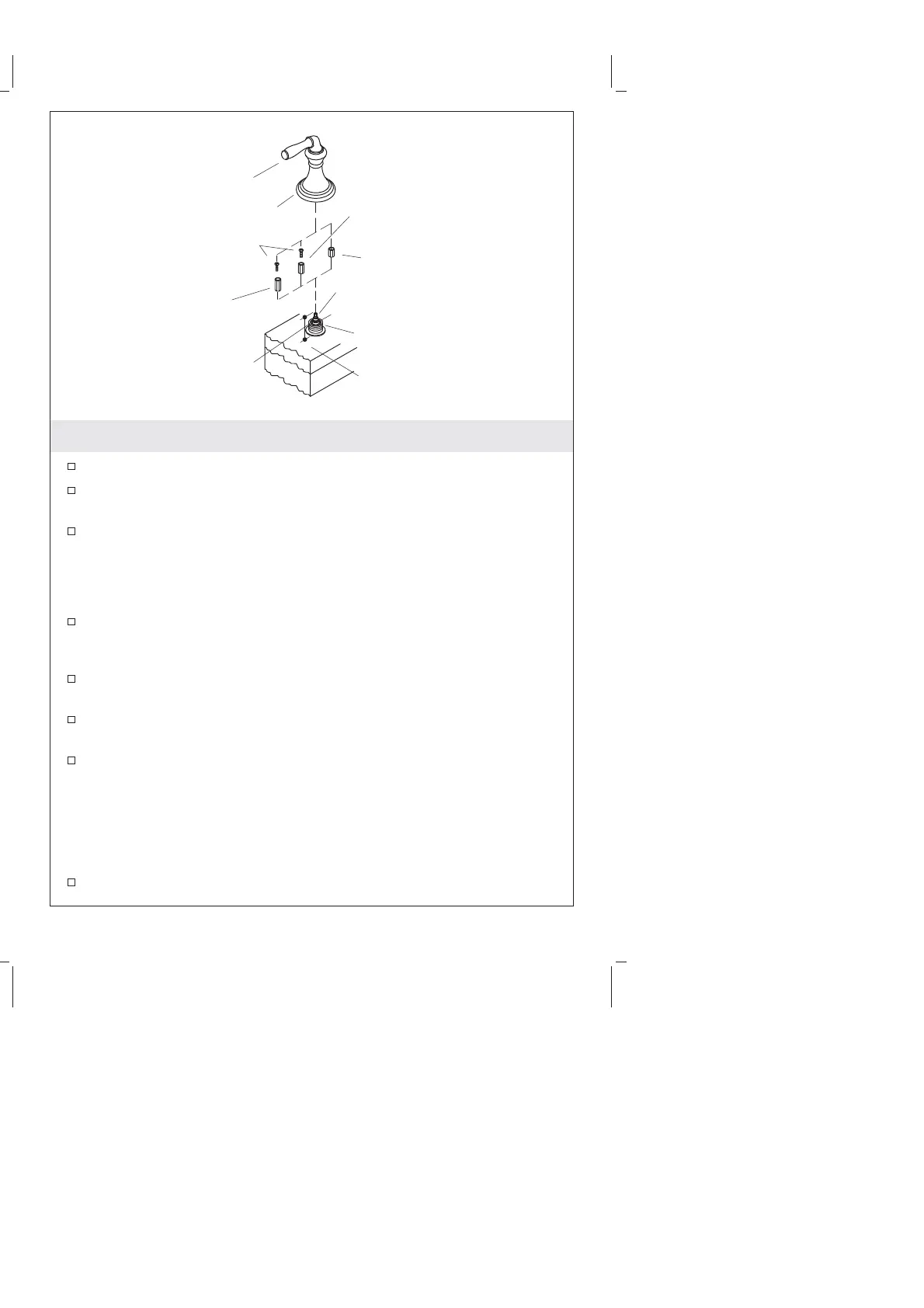

3. Installer les poignées
Retirer les renforts en plâtre.
Mesurer la distance depuis le dessus de la tige de la valve à la
surface finie.
Utiliser l’adaptateur à cannelures en laiton et la vis pour une
hauteur de tige de valve comprise entre 1-13/16″ (4,6 cm) et
2-1/8″ (5,4 cm). Utiliser l’adaptateur à cannelures en plastique
pour une hauteur de tige de valve comprise entre 2-1/8″ (5,4 cm)
et 2-5/16″ (5,9 cm).
Si l’adaptateur à cannelures en laiton est requis, glisser un
adaptateur à cannelures sur la tige de valve et attacher avec la
vis.
Si l’adaptateur à cannelures en plastique est requis, glisser
l’adaptateur à cannelures sur la tige de valve.
Positionner les ensembles de poignées de façon à ce qu’elles
soient en directions opposées, loin du bec.
Visser la poignée sur le corps de la valve. S’assurer que les
cannelures de la poignée et que l’extension de la tige soient
engagées.
REMARQUE : L’adaptateur à cannelures permet un alignement
minutieux de la poignée. Pour ajuster, retirer la poignée et
repositionner l’adaptateur à cannelures.
Aligner la poignée.
Measure de hauteur
Tige Valve
Tige de la valve
Corps de valve
Surface finie
Poignée
Vis
Manchon fileté
Adaptateur court à
cannelures en laiton
Adaptateur à
cannelures en laiton
Adaptateur à
cannelures en
plastique
Appliquer du mastic
de plomberie.
1049620-2-B Français-6 Kohler Co.
