Kolver FAB - Page 28

Vers. 080920

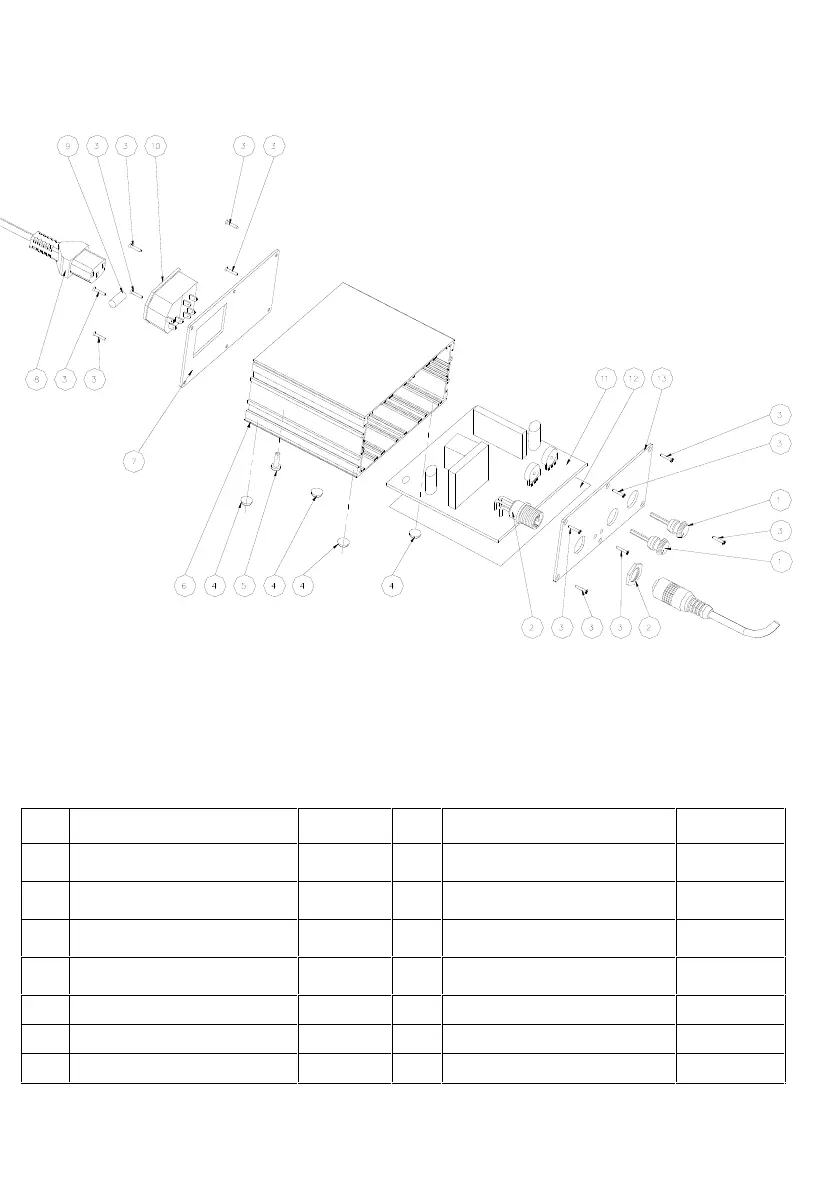

EDU 1FR: ESPLOSO / EXPLODED VIEW
EDU 1FR : PARTI DI RICAMBIO/ SPART PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Manopola plastica/ Plastic knob
(2)
800640
8
Cavo alimentazione/ Cable
800620
2
Connettore/ Connector 5 PIN
M12 M
201666/CS
9
Fusibile rapido/ Fuse 3,15 A
800619
3
Vite autofil./ Self tapping screw
2,6 x 9,5 (12)
800605
10
Presa con portafusibile/ Socket
with fuseholder 230V
800618
4
Piedino plastica/ Plastic support
(4)
800016
11
Scheda PCB/ Main board
856806/B
5
Vite/ Screw M4 x 4 mm
806635
12
Foglio isolante/ Isolating sheet
800653
6
Contenitore/ Box
811010/VB
13
Pannello anteriore/ Front panel
821604
7
Pannello posteriore/ Back panel
831617
