- Bei Wartungsarbeiten auf Gefährdungen achten (Klemmen etc.)
- und entsprechend sichern.
- Regelmäßig Festigkeit der Schraubverbindungen prüfen.
- Reinigen mit leicht feuchtem Tuch und nicht scheuerndem
- Reinigungsmittel.

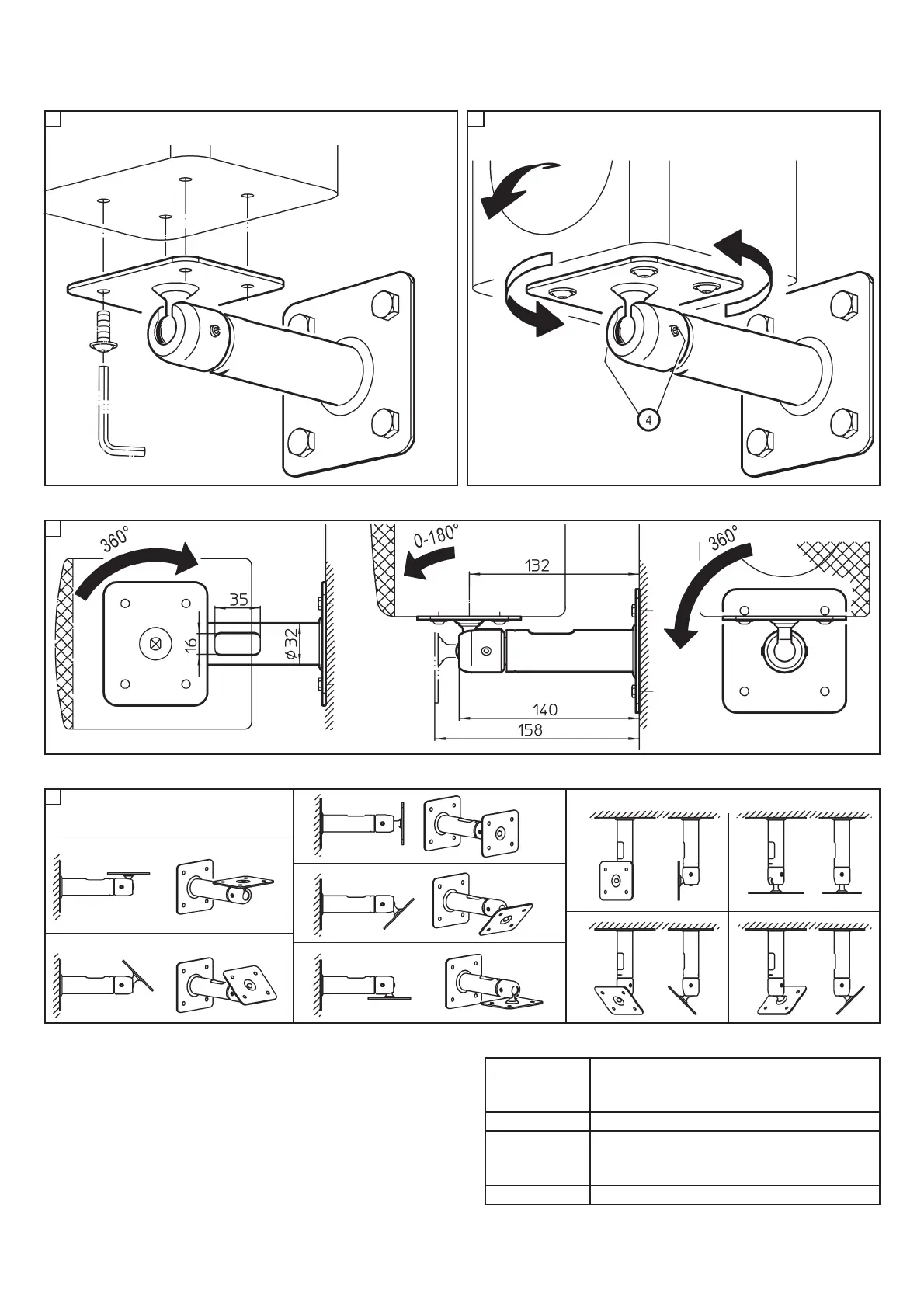

Lautsprecher mit 4 Schrauben an der Halteplatte befestigen.
HINWEIS: Aus Sicherheitsgründen ggf. zu zweit arbeiten.
F
H
PRÜFEN, INSTANDHALTEN, REINIGEN
F - Lautsprecher sitzt locker auf der Halteplatte
B - Verschraubungen prüfen und nachziehen
B - Gewindeeinsätze der Boxen überprüfen
F - Lautsprecher hält die Position nicht
B - Gewicht des Lautsprechers prüfen (max. 10 kg)
B - Gewindestifte 4 nachziehen
FEHLERSUCHE (F) und BESEITIGUNG (B)
TECHNISCHE DATEN
Material
Rohre, Platte - Stahl, schwarz gepulvert
Gelenk - Zink-Druckguß, schwarz gepulvert
Gewindestifte, Klemmbolzen - Stahl, verzinkt
Tragelast Lautsprecher, max. 10 kg
Abmessungen
Boxenplatte: 80 x 95 mm,
Wandplatte: 95 x 95 mm,
Tiefe: 158 mm
Gewicht 0,7 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
24185-017-55 Rev.04 03-80-728-00 5/17
MONTAGE DES LAUTSPRECHERS
ABMESSUNGEN & VERSTELLBEREICHE
DIE HALTERUNG IN DER PRAXIS - ANWENDUNGSBEISPIELE
Stufenlos verstellbar in Richtung und Neigung.
a. Box festhalten, b. Beide Gewindestifte 4 etwas lösen,
c. Box in gewünschte Position bringen, d. Beide Gewindestifte wieder festdrehen.
G
LAUTSPRECHER EINSTELLEN
- vertikale Rotation:
Eingesetzt als Deckenhalter
1. Waagerecht nach oben
3. Senkrecht
1. Senk-
1. recht
2. Waage-
2. recht
3.
geneigt
4.
geneigt,
verdreht
4. Geneigt
4. nach unten
5. Waagerecht
5. nach unten
2. Geneigt nach oben
- Neigung: - horizontale Rotation:
I
Eingesetzt als Wandhalter
