TECHNISCHE DATEN / SPEZIFIKATIONEN
PRÜFEN, INSTANDHALTEN, REINIGEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen, Anstoßen).
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ wackelt - B: Boden bzw. Parkettschoner prüfen. Ggf. austauschen. - B: Rändelschraube nachziehen.
F: Saxophon rutscht - B: Instrument richtig einhängen siehe: E-J.
AUFSTELLANLEITUNG
Material
Rohrprofile: Aluminium, schwarz eloxiert
Bügel, Stützen: Stahl, schwarz pulverbeschichtet
Rändelschraube: Aluminium, natur
Gummiüberzüge: Thermoplastischer Elastomer (TPE), schwarz
Formteile: Polyamid (PA), schwarz
Traglast Es-Alt Saxophon
Abmessungen B x T x H: 352 x 232 x 310 mm
Packmaß, Gewicht B x T x H: 70 x 60 x 260 mm, 0,3 kg
Karton, Gewicht B x T x H: 70 x 70 x 265 mm, 0,4 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
14330-000-55 Rev.05 03-80-232-00 1/16

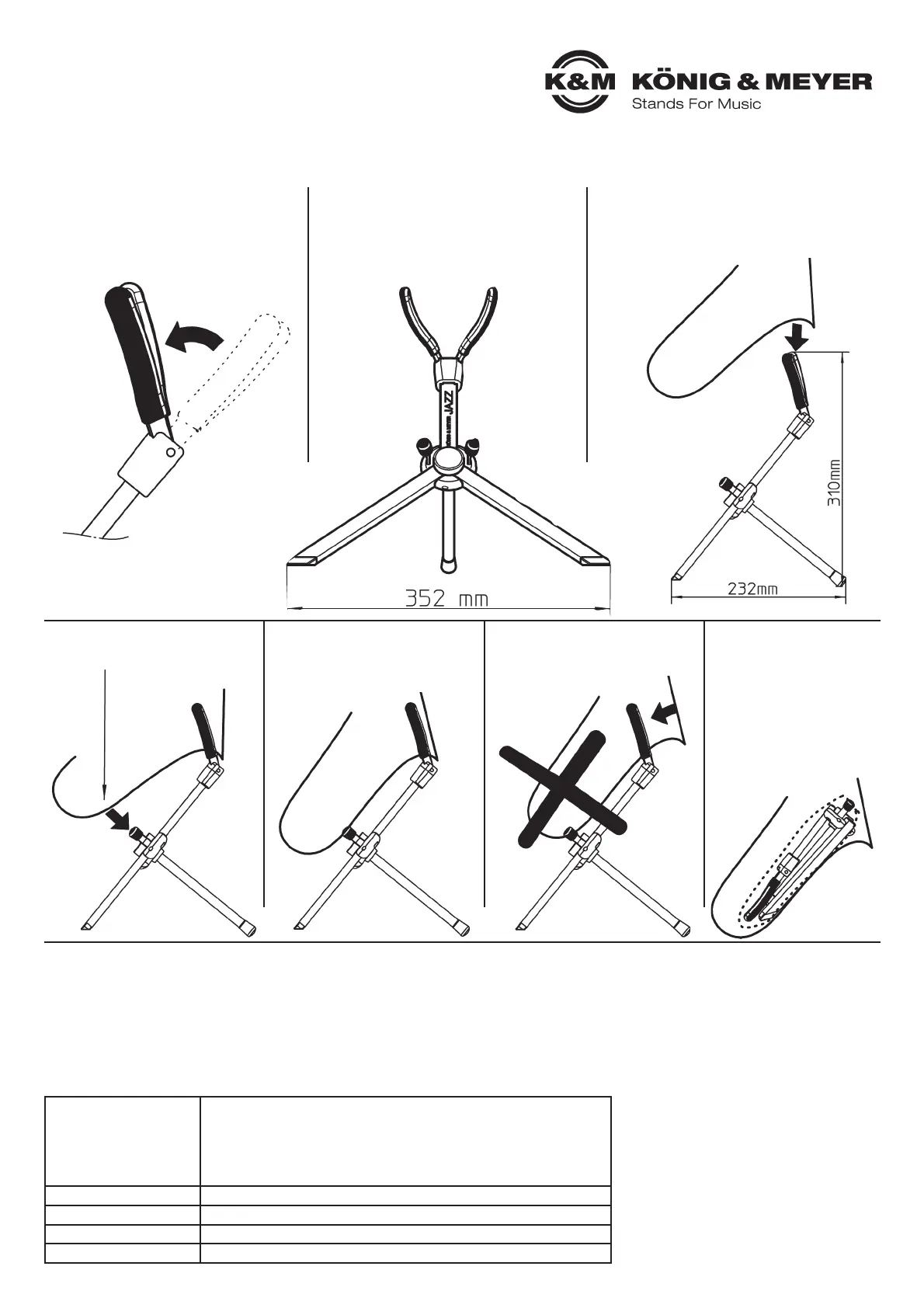

E Bügel bis zum Anschlag
nach vorne klappen.
H Saxophon unten an den
kleinen Stützen ablegen.
J Instrument ruht
in den Bügeln.
Falsch!
Sitzt der Schallbecher zu weit
weg von den Bügeln kann das
Saxophon rutschen.
K Der Zusammenbau
erfolgt in umgekehrter
Reihenfolge.
L Den Veloursbeutel
mit dem Stativ
anschließend behutsam
in den Schallbecher
des Instruments
schieben.
F Jazz auf sicherem
Untergrund abstellen.
G Schallbecher Rand nah in
großen Bügel einhängen,
so dass das Instrument nicht
nach unten weg rutschen kann.
