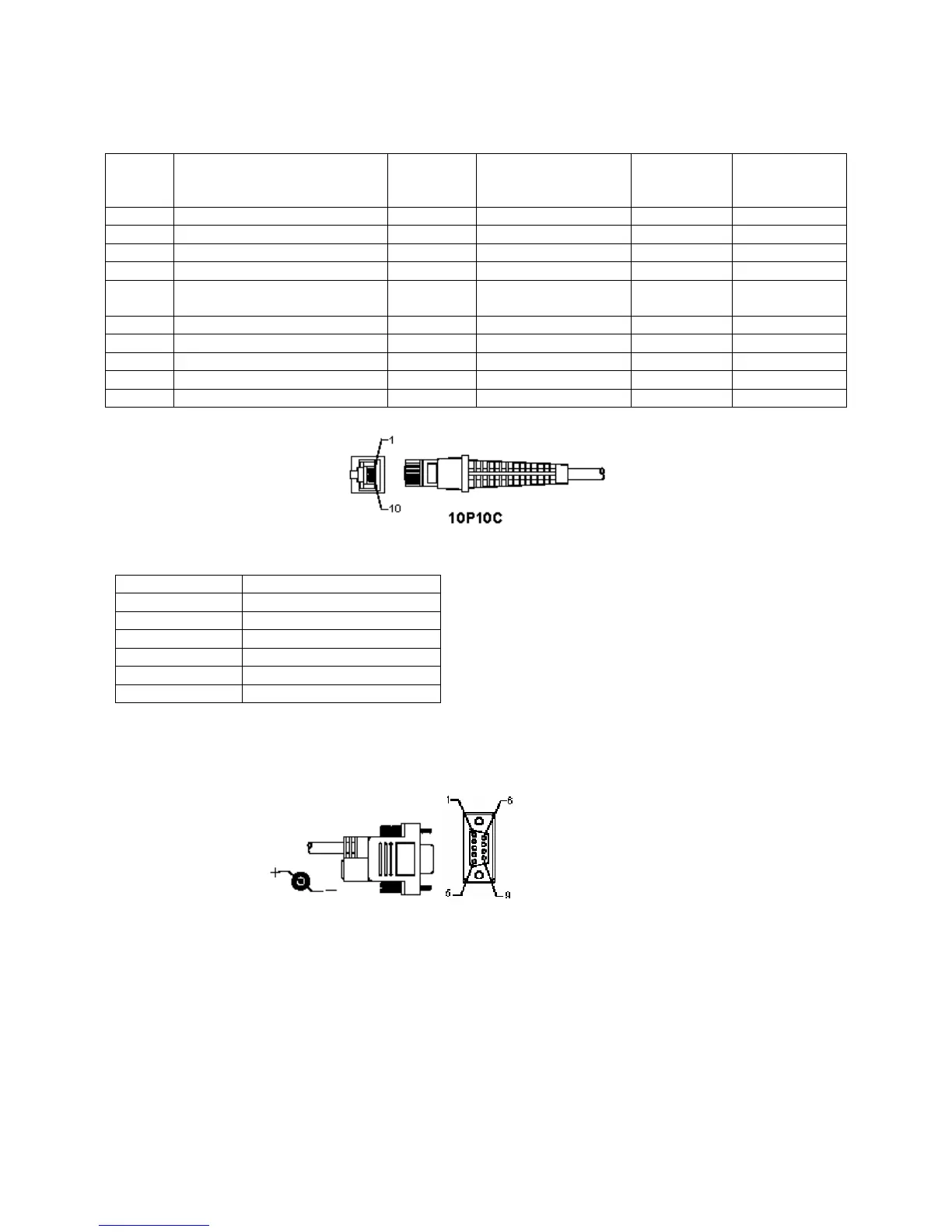

AFFECTATION DES BROCHES
Connecteur modulaire à 10 broches
RJ-45
Mâle
10P10C
TTL WAND CLAVIER RS-232 CLAVIER USB
1 X X X X
2 X X X X
3 ALIM.-CTL X X X
4 MASSE MASSE MASSE MASSE MASSE
5 BONNE LECTURE
BONNE
LECTURE
PC-DONNÉES X PC-DONNÉES
6 DONNÉES DONNÉES PC-HORLOGE X PC-HORLOGE
7 VCC VCC VCC VCC VCC
8 COMMUTATION-DÉTECTION x CLAVIER-HORLOGE X X
9 S.O.S. X CLAVIER-DONNÉES x X
10 x x x RÉCEPTION X
Sortie de signal RS-232
Fonction DB9F+CC (ou sans CC)
MASSE 5
CTS 7
RTS 8
RÉCEPTION 3
ÉMISSION 2
VCC+5V 9
Remarque :
Pour les utilisations avec un ordinateur PC, un câble avec un connecteur d'alimentation est nécessaire pour
accepter une entrée d'alimentation externe.
DB9F+CC –Connecteur
Interne (+)
