Konig CMP-BARSCAN21 - Page 162

162

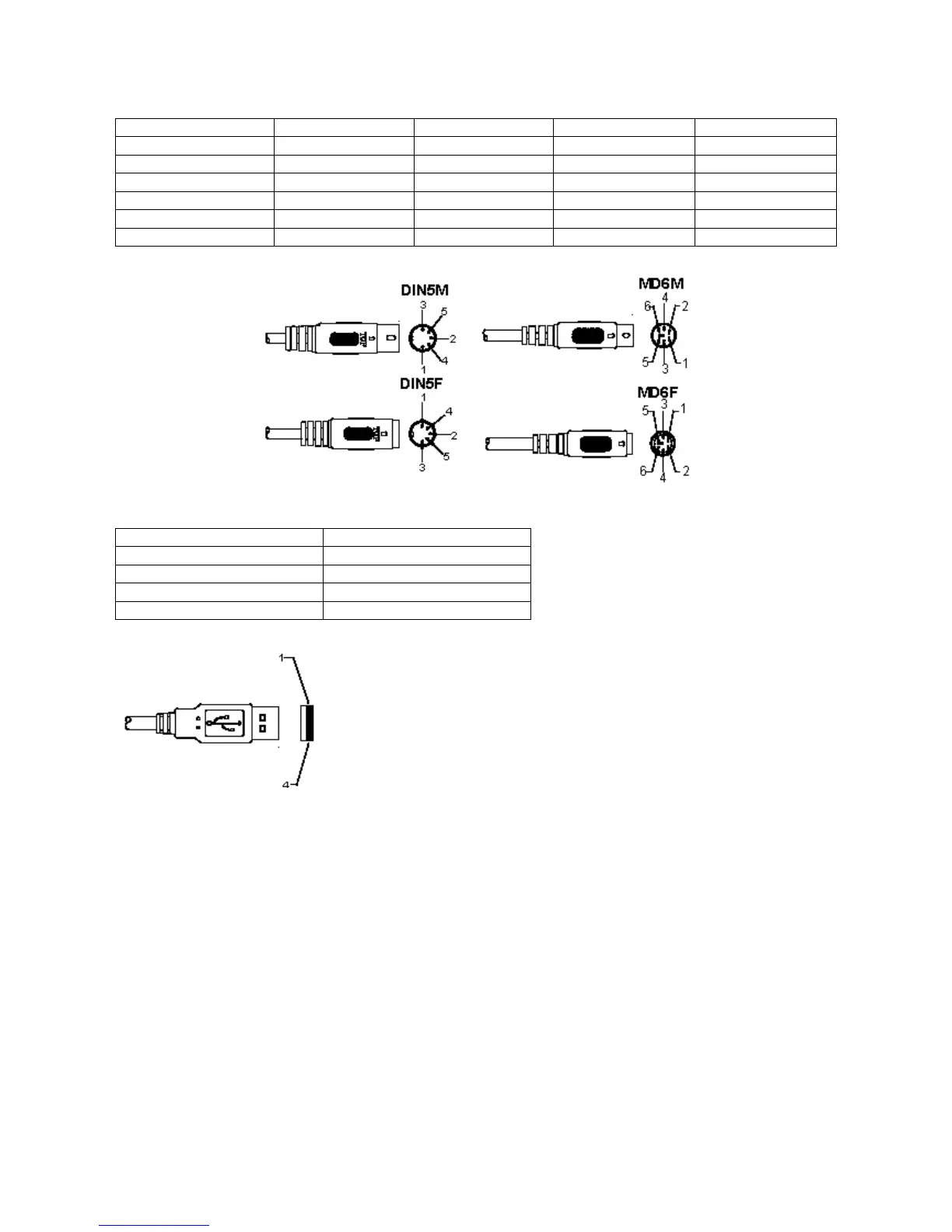

Sortie de signal de clavier
Fonction Din5F Din5M Mini-Din6M Mini-Din6F
MASSE 4 4 3 3
PC_Données --- 2 1 ---
PC_HORLOGE --- 1 5 ---
VCC+5V 5 5 4 4
CLAVIER_HORLOGE 1 --- --- 5
CLAVIER_Données 2 --- --- 1
Sortie de signal USB
FONCTION USB-A
MASSE 4
VCC 1
D+ 3
D- 2
CONNECTEUR USB
