ITALIANO
Videocamere di rete IP wi-fi
Aspetto ed Interfaccia
Note:
y Indicatore alimentazione: Diventerà ROSSO se il dispositivo è acceso.
y Indicatore di stato: Il lampeggio lento (una volta ogni 2 secondi) indica che il dispositivo sta cercando una
rete; il lampeggio (una o due volte al secondo) indica che la rete con cavo è connessa; un lampeggio
frequente (2 o 3 volte per secondo) indica che anche la rete wireless è connessa.

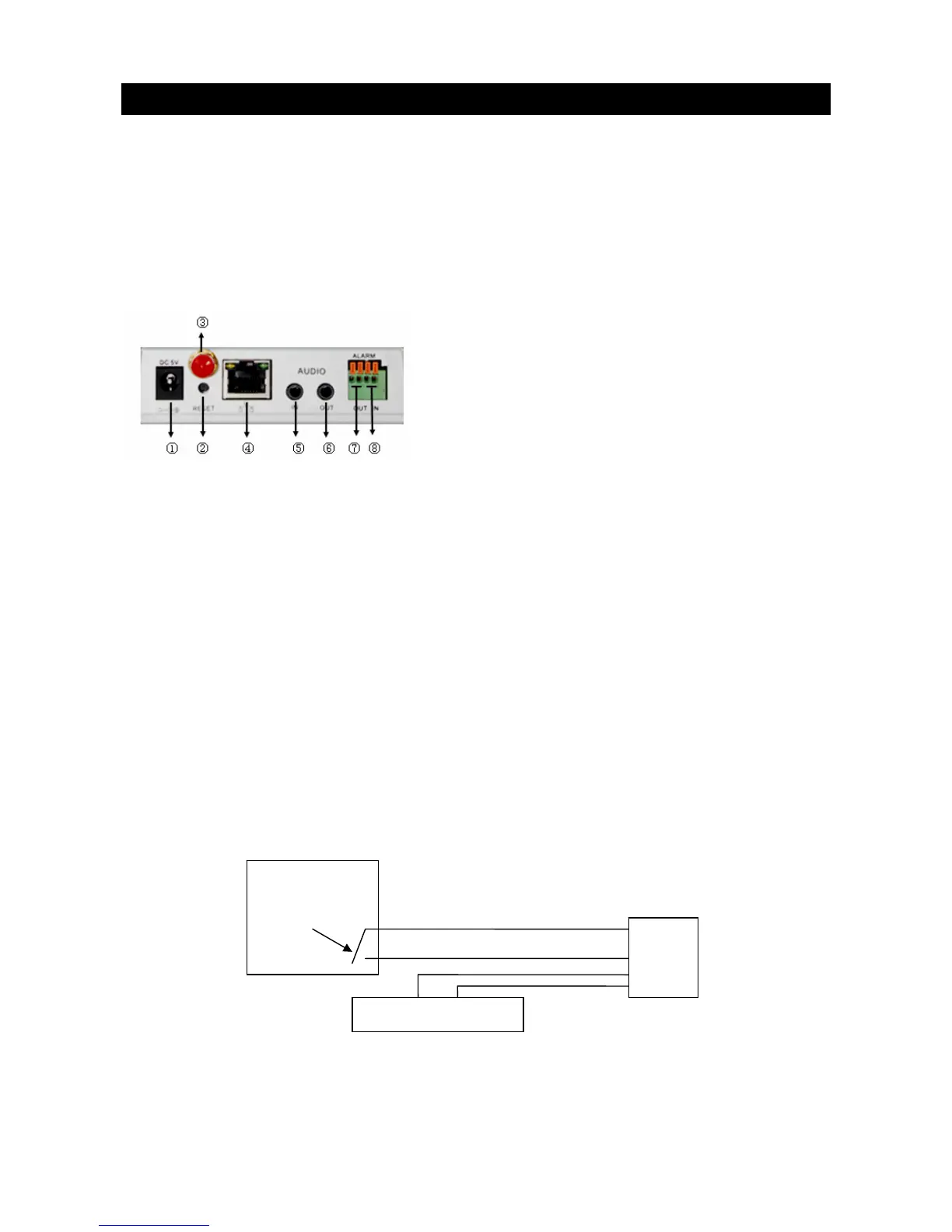

Interfaccia del dispositivo
y Presa Alimentazione: Connette ad un alimentatore DC, la sua uscita deve essere con uscita specifica di
5V.
y Pulsante di RESET: Se il pulsante RESET viene premuto e tenuto premuto per più di 10 secondi, il
dispositivo si riavvia e ripristina le impostazioni di fabbrica.
y Foro Antenna wi-fi: Installa l’antenna wi-fi.
y Presa Ethernet RJ45: La presa Ethernet RJ45 è auto-regolante 10/100M. Il dispositivo può connettersi a
tutti i tipi di dispositivi di rete con un hub, router, selettore, ecc.
NOTA: Come impostazioni di fabbrica, l’indirizzo IP è 192.168.0.178, la porta http è 80, il nome
utente è admin e la password è 123456.
y Presa Ingresso Audio: La presa di ingresso audio è progettata per la connessione di un microfono
esterno. Il microfono integrato risulterà disabilitato quando viene connesso un microfono esterno.
y Presa Uscita Audio: La presa uscita audio è per un riproduttore di segnale audio in uscita, come delle
cuffie, delle casse, ecc.
y Presa Uscita Allarme: La presa di uscita allarme è collegata ad un relay della Videocamera IP. La
videocamere IP controllerà il selettore che attiverà l’allarme o il buzzer in caso di allarme. Il relay è in
grado di controllare il selettore di un allarme il cui voltaggio non sia superiore a 36V e la cui corrente sia
più bassa di 2A. Vi preghiamo di fare riferimento alla figura 2 per la connessione di un allarme esterno.
Interruttore
Allarme
Alimentazione allarme
Pin d’uscita
Figura 2
38
