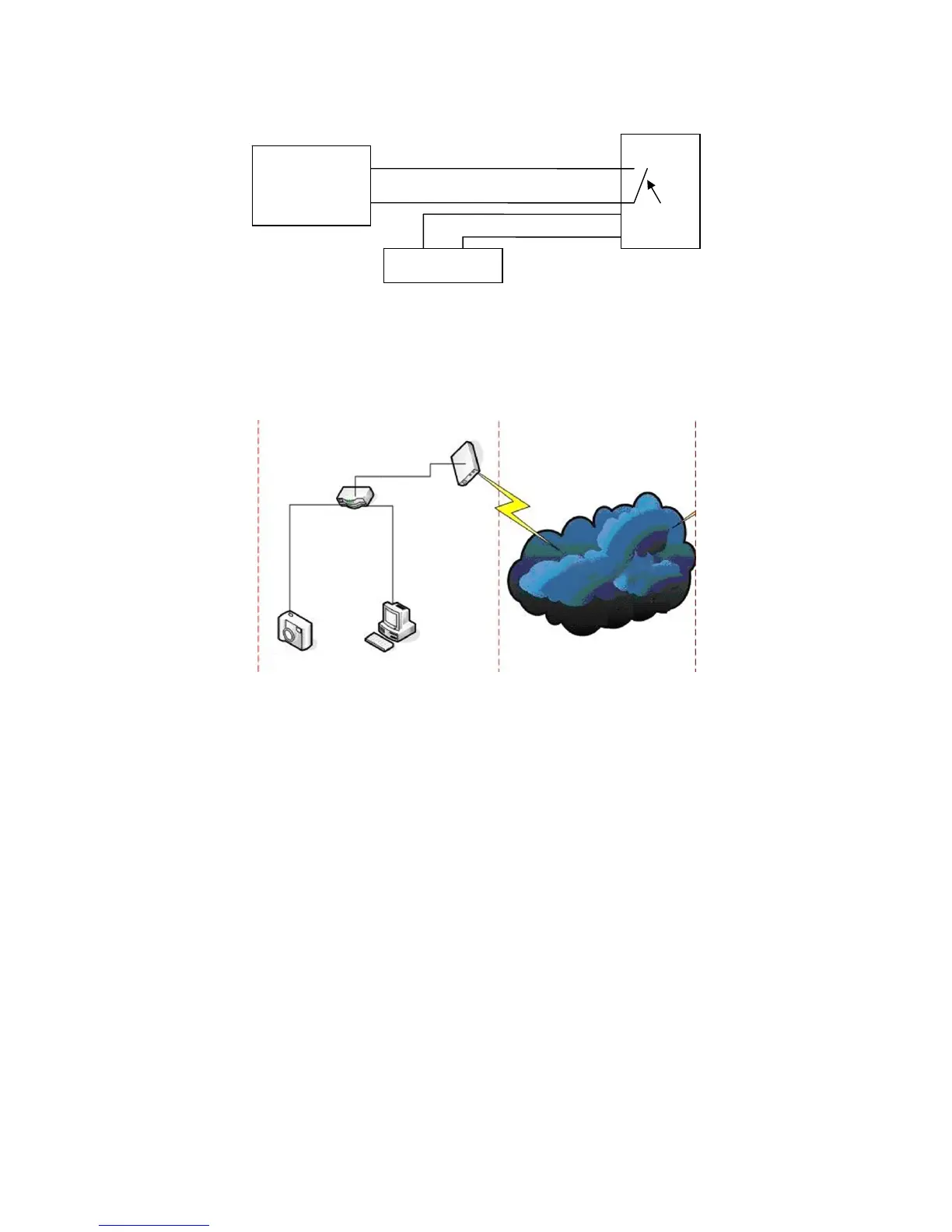

y Hälytyksen tuloliittimen kontakti: Kuva 3 sisältää kuvauksen ulkoisen hälytyksen ilmaisimen tavasta
kerätä hälytystietoja.
PIR
Kytkin
Tuloliittimen
kontaktit
PIR virta
Kuva 3
Ilmaisimen on oltava kytkimellä varustettu (aina päällä/pois päältä). Jos ilmaisin havaitsee savua, ihmisiä
tai eläimiä alueella, ilmaisin kytkeytyy päälle tai pois päältä ja lähettää ulkoisen hälytyssignaalin
IP-kameraan.
Verkkoyhteyden luominen
LAN IP: 192.168.0.1
WAN IP: 202.96.82.177
Router-1
Internet
ADSL
Modem
PC-1
192.168.0.175
Home
IP Camera-1
192.168.1.139
Kuva 4
Verkkoyhteyden luominen
Ennen kuin käytät IP-kameraa, liitä se ensin verkkovirtaan, liitä se verkkoon ja varmista, että RJ45-liittimen
valo palaa normaalisti, eli kaikki yhteydet toimivat oikein. Yhteyden muodostaminen on kuvattu Kuvassa 4.
IP-osoitteen asettaminen
Kameran ja tietokoneen IP-osoitteiden on oltava samassa osiossa. Kuvan 5.1 esimerkissä IP Camera-1
-laitteeseen ei saada yhteyttä. Suorita BSearch_en.exe, joka löytyy asennus-CD:ltä, napsauta
Search-painiketta ja valitse IP Camera-1 nollataksesi IP-osoitteen Kuvan 5.2 osoittamalla tavalla.
Asennusohjeet:
y Tarkista ”Local PC information” –kohta ikkunan vasemmasta yläkulmasta tarkistaaksesi tietokoneen
asetukset. Jos tietokoneessasi on useita verkkosovittimia, valitse käyttämäsi sovitin ja varmista, että
kameran IP-osoite on samassa osiossa tietokoneen kanssa.
y Vaihda ”IP config” –kohdan asetuksia ikkunan oikealla laidalla ja varmista, että sisältö vastaa ”Local PC
information” -kohdan tietoja. Sinun tarvitsee ainoastaan asettaa IP-osoitteen viimeinen osa. Voit käyttää
osoitetta 139 Kuvan 5.2 esimerkin mukaisesti.
y Jos et tiedä, miten ”IP config”–osion tiedot on täytettävä, voit rastittaa valintaruudun ”Set IP
automatically”, jolloin tietokone hakee reitittimen IP-osoitteen automaattisesti.
66
