43

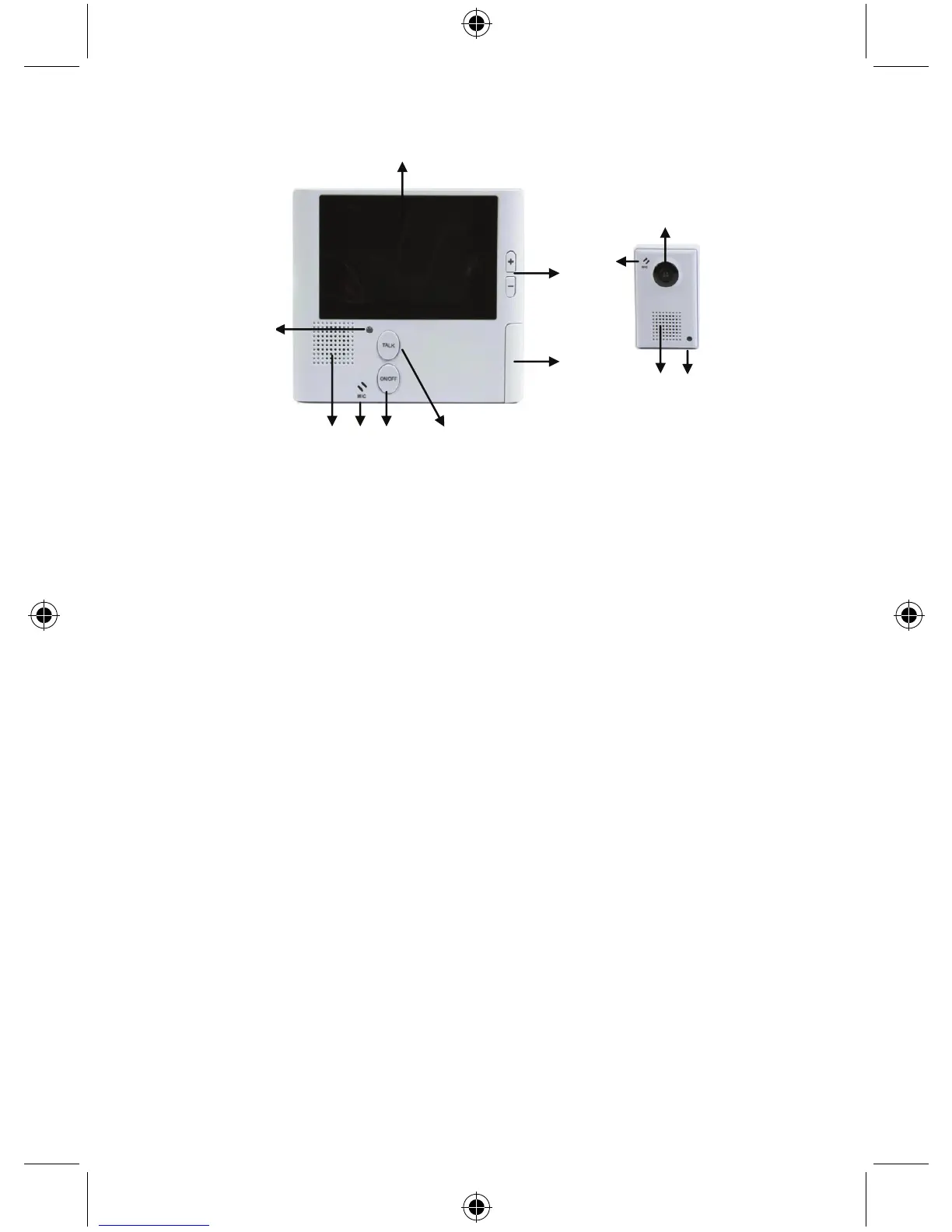

Descrierea monitorului şi a camerei
1. Monitor LCD 7. Buton zoom pentru MĂRIRE/MICŞORARE
2. Indicator de alimentare 8. Compartiment baterii
remac vitceibO .9 rozufiD .3 ă video
noforciM .01 noforciM .4
5. Buton de PORNIRE/OPRIRE 11. Difuzor
6. Buton VORBIRE 12. Indicator de alimentare
Instalare:
Înainte de instalarea camerei de supraveghere este recomandată verificarea funcţionării corecte a
camerei de supraveghere a uşii. Introduceţi 3 baterii de tip AAA în compartimentul de baterii şi
conectaţi camera la monitor. Apăsaţi butonul PORNIRE/OPRIRE şi monitorul va afişa imaginea
surprinsă de cameră. Verificaţi funcţia interfon (butonul VORBIRE) şi funcţia zoom.
1. Verificaţi cu atenţie înălţimea pentru instalarea camerei înainte de realizarea unei găuri în uşă.
Înălţimea recomandată este între 1,60 m şi 1,75 m. (grosimea uşii, între 35 mm şi 55 mm)
2. Faceţi o gaură de ± 15 mm în uşă cu burghiul.
3. Îndepărtaţi stratul de protecţ
ie al benzii adezive.
4. Introduceţi tubul cu cablul lat prin gaura din uşă.
5. Apăsaţi dispozitivul camerei pe uşă pentru a ataşa dispozitivul de uşă cu banda adezivă.
Asiguraţi-vă că este destul spaţiu în jurul tubului pentru a permite piuliţei prinderea camerei de
placa de prindere.
6. Scoateţi învelişul benzilor adezive circulare de pe partea din spate a plăcii de prindere şi poziţionaţi
placa de prindere cu deschiderea din mijloc pe gaura uşii. Asiguraţi-vă că pe partea stângă se află
conectorul de prindere a cablului de pe placa de prindere (vedeţi imaginea).
1
8
7
6543
2
11
9
12
10
