D

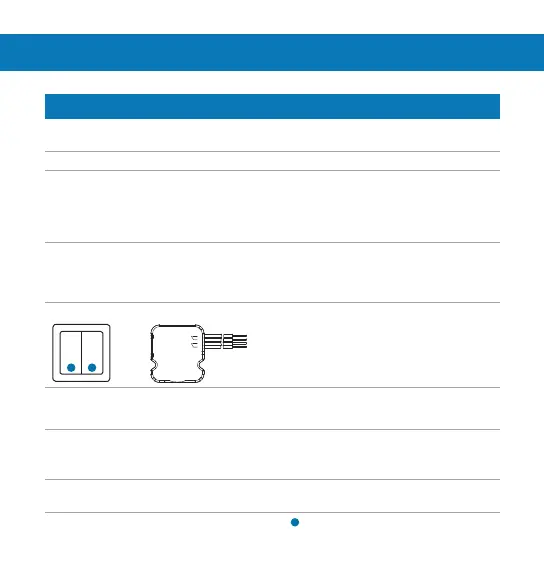

Dimmermodus – Serientaster
Beschreibung Anschluß des Funk-Universalsenders an herkömmlichen Serientaster,
welcher zur Dimmeransteuerung verwendet wird.
Anwendung Individuelles dimmen von bis zu zwei Funk-Empfängergruppen.
Anschlussmög-
lichkeit
Ein Serientaster kann am Funk-Universalsender angeschlossen werden,
wenn beide Serientasterkontakte genutzt werden sollen.
Bis zu zwei Serientaster können gleichzeitig am Funk-Universalsender
angeschlossen werden, wenn jeweils nur ein Serientasterkontakt eines
Serientasters genutzt wird.
DIP-Schalter
Einstellung
Modus C einstellen. Zum Aktivieren des ModusC, Batterie für
mind. 30 Sek. herausnehmen und anschließend wieder einsetzen.
DIP-Schalterposition 1 auf ON
DIP-Schalterposition 2 auf OFF
Anschlussbelegung (Seite 8) 1ten Taster an Eingangskanal 1 / 2 anschließen.
2ten Taster an Eingangskanal 3 / 4 anschließen.
Alle Schalterstellungen (2x EIN und 2x AUS)
müssen am Empfänger angelernt werden.
Schaltvorgang
1 Wenn „AUS“, Taster 1 x tasten: Funksignal “EIN“ wird gesendet
1 Wenn „EIN“, Taster 1 x tasten: Funksignal “AUS“ wird gesendet
Dimmvorgang
1 Taster drücken und gedrückt halten:
Dimmvorgang wird gestartet. Der Verbraucher (Lampe) hell/
dunkel gesteuert. Bei gewünschter Helligkeit den Taster loslassen.
LED-Signalisie-
rung
Bei jeder Signalaussendung leuchtet die LED des
Funk-Universalsenders kurz auf.
Betätigungspunkt auf der Schalterwippe
