D
Betätigungspunkt auf der Schalterwippe

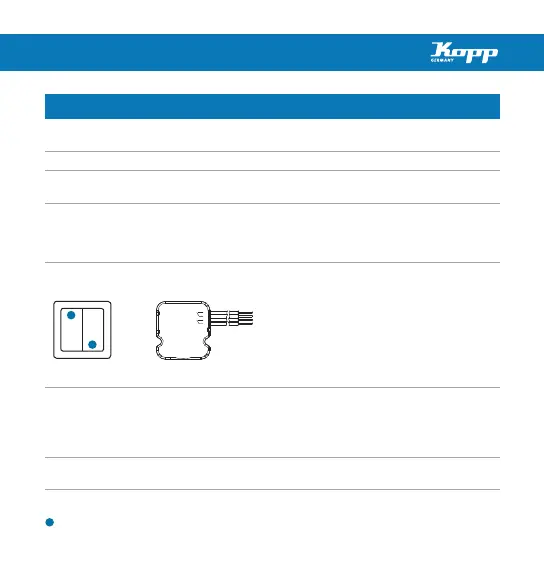

Rollladenschaltermodus
Beschreibung Anschluss des Funk-Universalsenders an herkömmlichen Rollladen-
schalter.
Anwendung Individuelle Steuerung von einem Funk Rollladenempfänger.
Anschlussmög-
lichkeit
Ein Rollladenschalter kann an einen Funk-Universalsender angeschlos-
sen werden.
DIP-Schalter
Einstellung
Modus C einstellen. Zum Aktivieren des ModusC, Batterie für
mind. 30 Sek. herausnehmen und anschließend wieder einsetzen.
DIP-Schalterposition 1 auf ON
DIP-Schalterposition 2 auf OFF
Anschlussbelegung (Seite 8) 1ten Schaltkontakt (Rollladenschalter) an
Eingangskanal 1 / 2 anschließen.
2ten Schaltkontakt (Rollladenschalter) an
Eingangskanal 3 / 4 anschließen.
Beide Schalterstellungen, „HOCH (Auf)“
und „RUNTER (Ab)“, müssen am Empfänger
angelernt werden.
Schaltvorgang
1 Rollladenschalter „hoch fahren“ drücken:
Funksignal „Hoch fahren“ wird gesendet
2 Rollladenschalter „runter fahren“ drücken:
Funksignal „Runter fahren“ wird gesendet
LED-Signalisie-
rung
Bei jeder Signalaussendung leuchtet die LED des
Funk-Universalsenders kurz auf.
Betätigungspunkt auf der Schalterwippe
