Medición de resistencia
1. Conecte el conductor de prueba negro al enchufe COM
y el conductor de prueba rojo al enchufe VΩ. NOTA: La
polaridad de la conexión del conductor rojo es positiva (+).

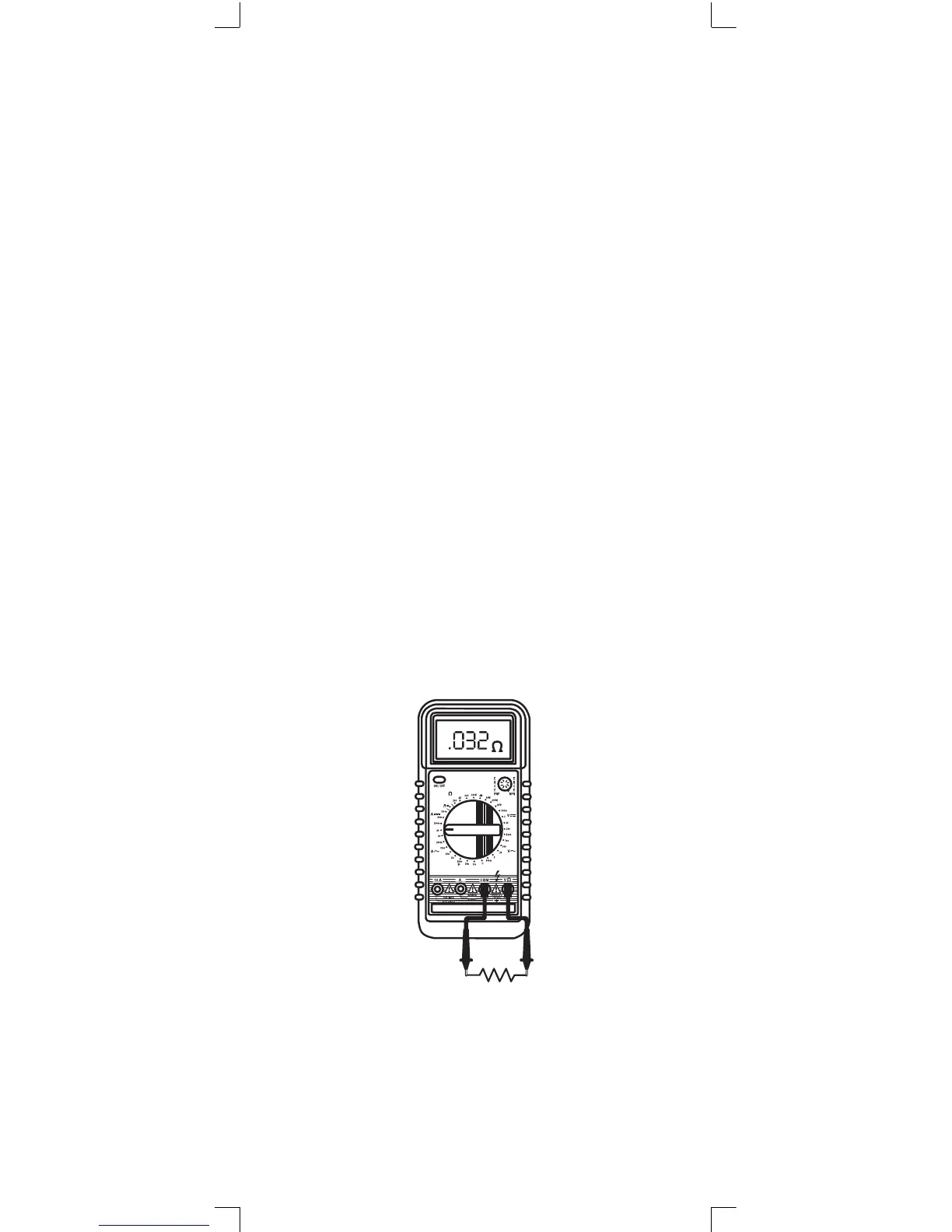

2. Coloque el selector de funciones en la escala de Ω que se
va a usar, y conecte los conductores de prueba en paralelo
con la resistencia bajo prueba.
NOTA:
1. Si la resistencia que se mide excede al valor máximo de la
escala seleccionada, o si el suministro de corriente no está
conectado, en la pantalla aparecerá una indicación de que
la lectura sale de escala (sigla „OL“ o el número „1“).
2. Cuando revise la resistencia en circuito, asegúrese de que
se haya desconectado toda la energía del circuito bajo
prueba, y que todos los condensadores se hayan descarga-
do completamente.
3. Cuando mida resistencia alta, la lectura del medidor
tomará unos cuantos segundos para estabilizarse. Esto es
normal.
4. Para los modelos 292A y 293A en la escala 200MΩ, el valor
de la lectura de la pantalla es aproximadamente de 1
cuando los conductores de prueba están en cortocircuito.
Esta lectura deberá restarse a los resultados medidos.
Por ejemplo, cuando se mide una resistencia de 100Mž, la
lectura de la pantalla será de 101.0 y el resultado correcto
de la medición deberá ser 101.0 - 1.0 = 100.0 MΩ.
34
