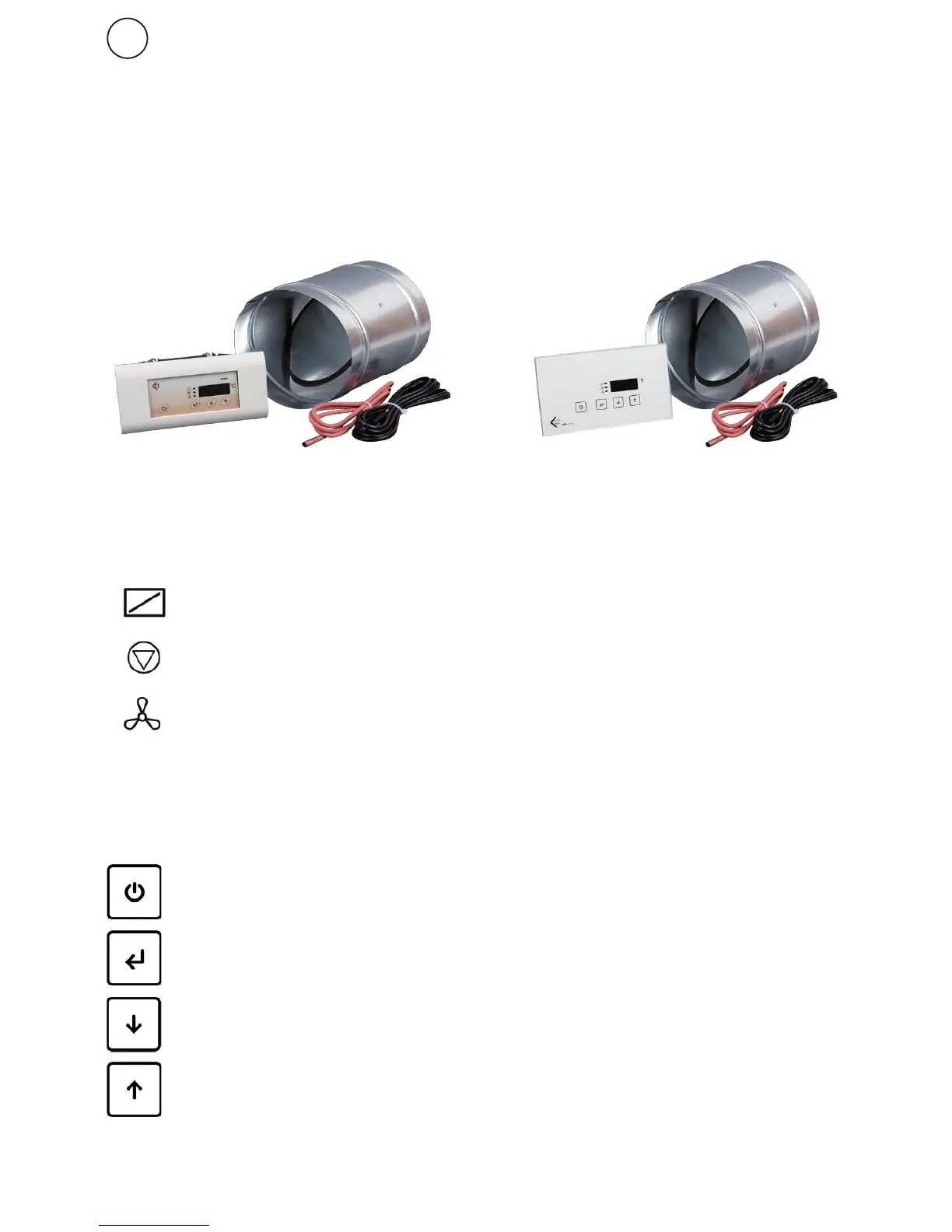

Je to zařízení, jehož úkolem je udržovat konstantní tah krbu při spalování dřeva. Účelem je kontrola
teploty topeniště a ve výsledku prodloužení komplementace hořícího cyklu. Kontrolovanou hodnotou
je teplota vstupního vzduchu či vody, pokud je krb vybaven teplovodním výměníkem. Spínač spolu se
vstupní klapkou přesně reguluje dodávky vzduchu do topeniště, udržuje danou hodnotu vzduchu či
vody (záleží na volbě).
Kontrolní panel
Používá se pro kontrolní funkce. Skládá se z displeje se signalizačními diodami a čtyřmi tlačítky pro
kontrolu provozu regulátoru.
Displej
V průběhu normálního provozu displej ukazuje okamžitou teplotu vody nebo vzduchu (záleží na na-
stavení) a v nastavovací fázi ukazuje měřený parametr nebo jeho hodnotu. Zapnuto je signalizováno
blikajícím bodem. Tři diody informují o stavu výstupu ovládacích prvků:
K usnadnění nastavování signalizační diody blikají v průběhu změny parametrů souvisejícím s daným
výstupem.
klapka vzduchu
oběhové čerpadlo CO
ventilátor či jiné zařízení
Tlačítka
Jsou zde celkem 4 tlačítka:
Toto tlačítko se používá pro vypnutí a zapnutí, při nastavování se používá pro odchod z
nastavování bez uložení nastavených hodnot.
Při použití těchto tlačítek jednoduše nastavíte celý systém, proklikáte se parametry a změníte je.
Toto tlačítko se používá pro vstup do nastavení, při nastavení pro zadání daného parame-
tru, potvrzení a odchod.
Při normální režimu - stáhnutí klapky o 1 stupeň (displej na vteřinu ukáže momentální po-
lohu klapky) při nastavování pro snížení hodnot, při zadávání parametrů pro jejich snížení.
Při normální režimu - otevření klapky o 1 stupeň (displej na vteřinu ukáže momentální polo-
hu klapky) při nastavování pro zvýšeníé hodnot, při zadávání parametrů pro jejich zvýšení.
