Instalace regulátoru
K dodávanému zařízení patří následující elementy:
1. Elektronika regulátoru ve standardním plastovém obalu
2. Klapka se servo mechanismem
3. Teplotní senzor s kabelem
4. Kabel na propojení s klapkou
Instalace regulátoru by měla začít správným sestavením klapky a teplotního senzoru, propojit kabely

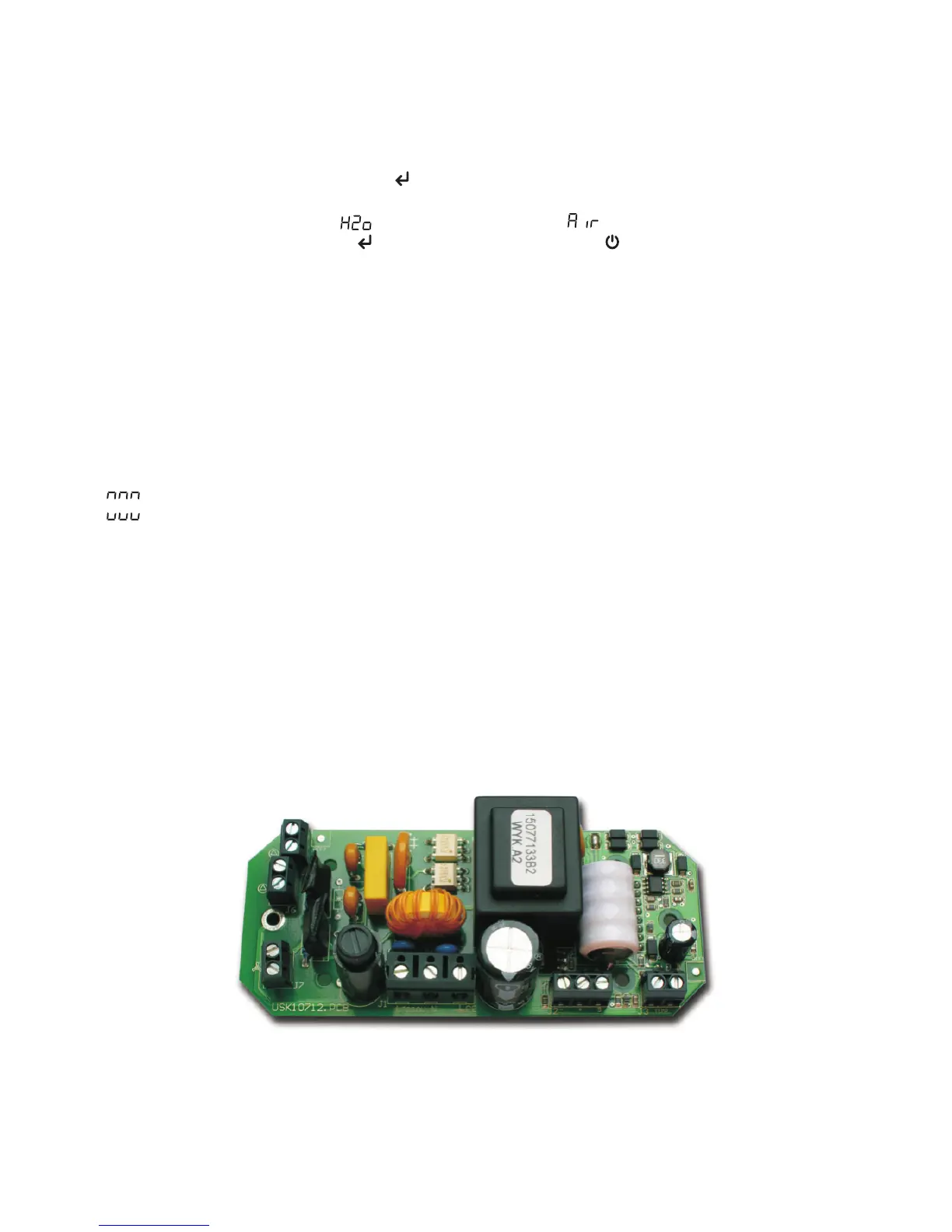

s ovládacím panelem. Pod plastovým obalem ovladače je elektronická část. Je dodávána pro střídavé
230 V. Je doporučeno aby ovladač byl propojen s dodávkou elektřiny přes pojistku v rozvaděči. V přípa-
dě nastavení na teplovodní režim, by měl být připojen i kabel na CO čerpadlo. Po přípravě všech kabelů
by měli být připojeny k ovladači následujícím způsobem:
Chyby hlášené regulátorem
- překročení horního rozsahu - nárůst teploty na vstupním senzoru
- překročení spodního rozsahu - zkrat na vstupním teplotním senzoru
oběhové čerpadlo
ventilátor či jiné
zařízení
připojení do el. sítě
3x0,75mm3 Cu
ovládání klapky, černá -
červená + žlutá S
senzor teploty,
nedůležitá polarita
Další funkce regulátoru:
- Nouzové zavření klapky - pokud je přerušena dodávka el. energie - regulátor zavře klapku, signalizu-
je nouzi a vzápětí se vypne.
- Ochrana proti zamrznutí - pokud je regulátor nastaven na H2O je aktivována tato ochrana. Skládá se
z permanentní kontroly teploty CO kapaliny cirkulující v systému a v případě, že tato teplota klesne
pod 5 stupňů automaticky zapne pumpu a tím zabrání zamrznutí vody v systému.
- Automatické vypnutí z pohotovostního režimu (power mode) - navzdory zapnutí pohotovostního
režimu si regulátor sám kontroluje teplotu a v případě zjištění nárůstu teploty, kdy se v topeništi
oheň zapaluje se automaticky přepne do normálního režimu (normal work mode).
20
Dodatečným parametrem bude zvolení způsobu práce řídicího členu (vzduch/voda). Vzhledem k
charakteru tohoto parametru tento by mĕl být nastaven pouze jednou pro danou instalaci a proto
není umístĕn v soupisce spolu s ostatními parametry. Aby byla znemožnĕná případná náhodna
zmĕna tohoto parametru, je možno tento parametr zmĕnit pouze po uskutečnĕní příslušné procedu-
ry, jmenovitĕ při východu ze stavu bdĕní se na okamžik objeví na svĕtelném ukazateli tři osmičky. V
tomto okamžiku je třeba stlačit klávesu .
Taková posloupnost způsobí přístup ke zvolení způsobu práce řídicího členu. Šipkami nahoru - dolů
zvolíme přislušný způsob práce pro krb s vodním pláštĕm nebo krb s teplovzdušným
topením. Volbu uložíme klávesou anebo vyjdeme bez potvrzení .
