Inštalácia regulácie
Nasledovné komponenty sú obsahom balenia:

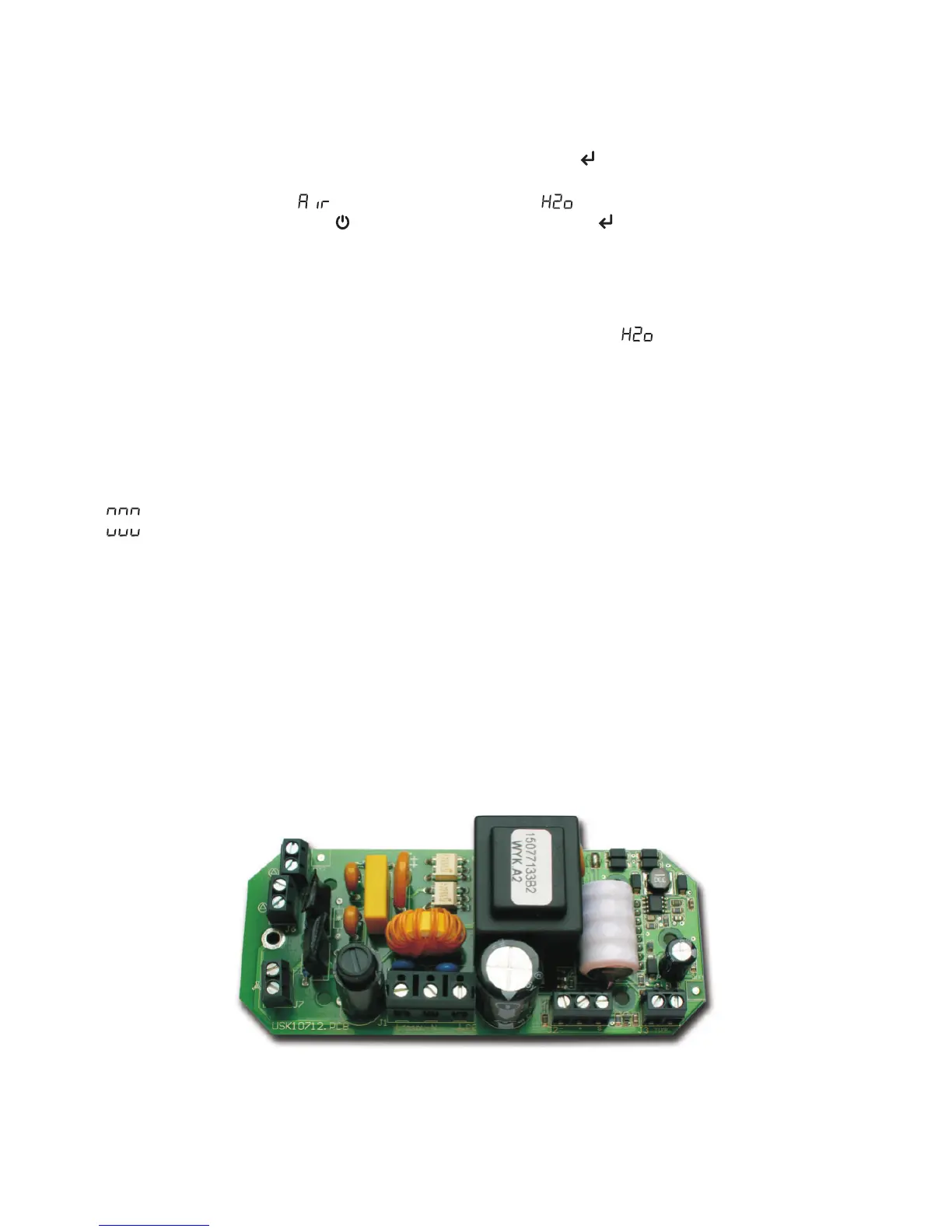

1. Riadiaca jednotka vštandardnej podmietkovej krabici
2. Vzduchová klapka so servo mechanizmom
3. Teplotné čidlo skabelážou
4. Kábel na prepojenie sklapkou
Inštalácia regulácie by mala začať správnym osadením klapky, teplotného senzora anapájacích káblov
na mieste osadenia ovládacieho panela. Na tomto mieste by mala byť osadená pod omietková krabica.
Elektronika je napájaná striedavým prúdom 230V. Odporúča sa zapojiť reguláciu cez poistky. Vprípade
teplovodných krbových vložiek by malo byť na reguláciu napojené aj obehové čerpadlo. Po príprave
všetkých káblov ich zapojte podľa schémy:
Chyby oznamované reguláciou
Regulácia detekuje azobrazuje nasledovné chyby súvisiace snameranou teplotou
- prekročený horný rozsah (divergencia na vstupe snímača teploty)
- prekročený dolný rozsah (skrat na vstupe snímača teploty)
Obehové čerpadlo
Ventilátor
Napájací zdroj 230 VAC
L, N, PE 3x0,75 mm2 Cu
Ovládanie klapky čierny
-, červený +, žltý S
Teplotné čidlo
Ďalšie funkcie ovládača:
- havarijné zamknutie klapky- pri výpadku prúdu nastáva automaticky zatvorenie klapky, na displeji
sa signalizuje situácia havarijná, ktorá sa vypína automaticky;
- Zabezpečenie pred zamrznutím- pre ovládače pracujúce na hodnote , ako havária sa tiež
prejavuje možnosť zamrznutia vody. Podlieha ono na stálom monitorovaní vody v kúrení a v poklese
teploty pod 5
o
C automaticky vypína čerpadlo;
- automatický výstup zo stavu kontroly- pomimo vojdenia ovládača do stavu kontroly ovládač kon-
troluje teplotu aj v prípade vzrastu teploty . Pri vzraste teplota pri rozkúrení automaticky vchádza do
stavu normálnej práce.
24
Ďalším parametrom je voľba výberu práce regulátora (vzduch / voda). Že vzhľadom na charakter
parametra má sa nastaviť iba raz pre danú inštaláciu nie je on zahrnutý v ponuke spolu s ďalšími pa-
rametrami. Aby sa zabránilo náhodnej zmene parametra dá sa zmeniť vchádzajúc na jeho nastavenie
po vykonaní vhodného postupu. Počas vychádzania z pohotovostného režimu sa zobrazia na chvíľu
na displeji tri osmičky. V tomto okamihu musíte stlačiť klávesnicu .
Takáto postupnosť spôsoby možnosť vstupu do režimu výberu práce ovládača. Šípky hore a dolu
vyberte jednu z možností pre krb s vodným plášťom a pre krb s ohrievaním vzduchu. Voľba
je potvrdená stlačením tlačidla alebo opustením bez potvrdenia .
