Après la connexion de tous les câbles au contrôleur, le couvercle doit être vissé à la boîte. Le dessus
de cette boite MSK standard est équipé d’un couvercle en plastic. La version contrôleur MSK glass,
on xe le panneau de verre dans les trous réservés à cet eet en faisant attention de voir si le
connecteur est branché dans la douille du contrôleur.
Attention!! Le montage du contrôleur et tous les éléments liés avec celui-ci doit être fait par un élec-
tricien qualié. En cela nous recommandons de raccorder le contrôleur au réseau électrique protégé
par le disjoncteur général ou un disjoncteur diérentiel. Une tension sinusoïdale stable garantie un
fonctionnement approprié et assure la garantie de la pompe de circulation.
Attention!! Dans le cas d’un foyer traditionnel (sans échangeur thermique) le capteur de tempéra-
ture avec le câble doit être assemblé dans un endroit n’assurant aucun contact direct avec le corps du
foyer-cheminée.
Attention!! Si le contrôleur cesse de fonctionner, remplacer le fusible et si cela ne sut pas,
procédez à la réparation du contrôleur. Le fusible est placé dans une fente verticale noire marqué B1.
Vous pouvez seulement installer le fusible FF4/250V. installer un autre fusible peut aboutir aux dégâts
du dispositif et annuler la garantie totale du contrôleur.
Attention!! Quand le contrôleur émet un signal d’alarme, il faut immédiatement éteindre le feu dans
le foyer.

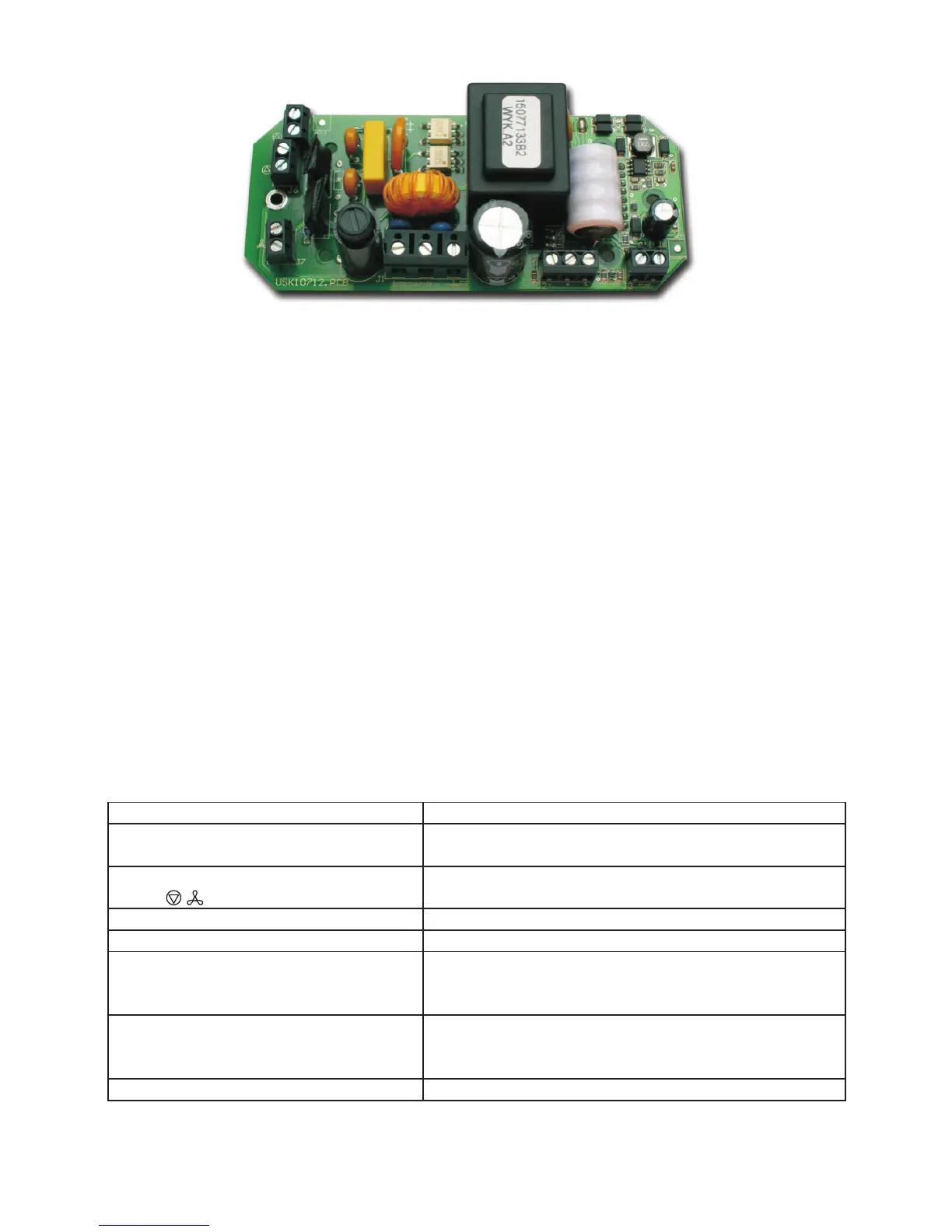

Circulateurs (pompes)
de chauage central
Ventilateur
ou un autre appareil
Tension 230V AC L, N,
PE 3x0, 75mm2 cu
L – la phase, N – le neutre, PE – la terre
Obturateur noir- rouge +
jaune S
Sonde de température
Le sens de branchement
n’a pas d’importance
Tension d’alimentation électrique Mono 230 volts
Consommation électrique (contrôleur
sans périphériques)
2,3VA (Volts Ampères)
Capacité totale de la production en
charge 2x230V AC
300 VA en travail permanent
Température de fonctionnement 5°C à 40°C
Humidité relative (RH) admise 20% à 80% RH
Température d’admission
10°C de température 200°C pour foyer à ventilation d’air
chaud et 10°C à 90°C pour Foyer-Chaudière (échangeur
thermique à eau)
La sonde de température
PT-100 avec câble en silicone fonctionne à une tempé-
rature de câble de 60°C à 180°C, et accepte de façon
momentanée 220°C
Fusible FF4/250V (un fusible supplémentaire est fourni)
Attention!! Le producteur n’a pas à supporter la responsabilité de dégâts résultant d’une installation
électrique déciente
