Po podłączeniu wszystkich kabli do sterownika, należy go przykręcić do puszki. Następnie w przy-
padku sterownika w wersji MSK należy założyć plastikową ramkę. W przypadku sterownika w wersji
MSK GLASS należy wcisnąć panel szklany w odpowiednie otwory zwracając uwagę na to, żeby
wystające z niego złącze zostało wpięte w gniazdo w sterowniku.
UWAGA!! Montaż sterownika i wszystkich związanych z nim elementów należy powierzyć wykwali-
kowanemu elektrykowi. Zaleca się podłączenie urządzenia do sieci przy pomocy zespołu zasilania
awaryjnego ZZA-150-S, ponieważ dostarcza on napięcia o przebiegu sinusoidalnym, gwarantującym
prawidłową pracę pomp.
UWAGA!! W przypadku kominka tradycyjnego (bez płaszcza wodnego) czujnik temp. z kablem
należy zamontować w sposób zapewniający brak bezpośredniego kontaktu z korpusem wkładu
kominkowego i kominem.
UWAGA!! Gdy sterownik przestanie działać, należy wymienić bezpiecznik, a gdy to nie przyniesie
efektu, należy przekazać sterownik do naprawy. Bezpiecznik znajduje się w czarnym pionowym
gnieździe oznaczonym B1. Można montować tylko bezpiecznik FF4/250V, zamontowanie innego
bezpiecznika może skutkować uszkodzeniem urządzenia i utratą gwarancji.
UWAGA!! Gdy sterownik zasygnalizuje alarm, należy natychmiast ugasić ogień w kominku.

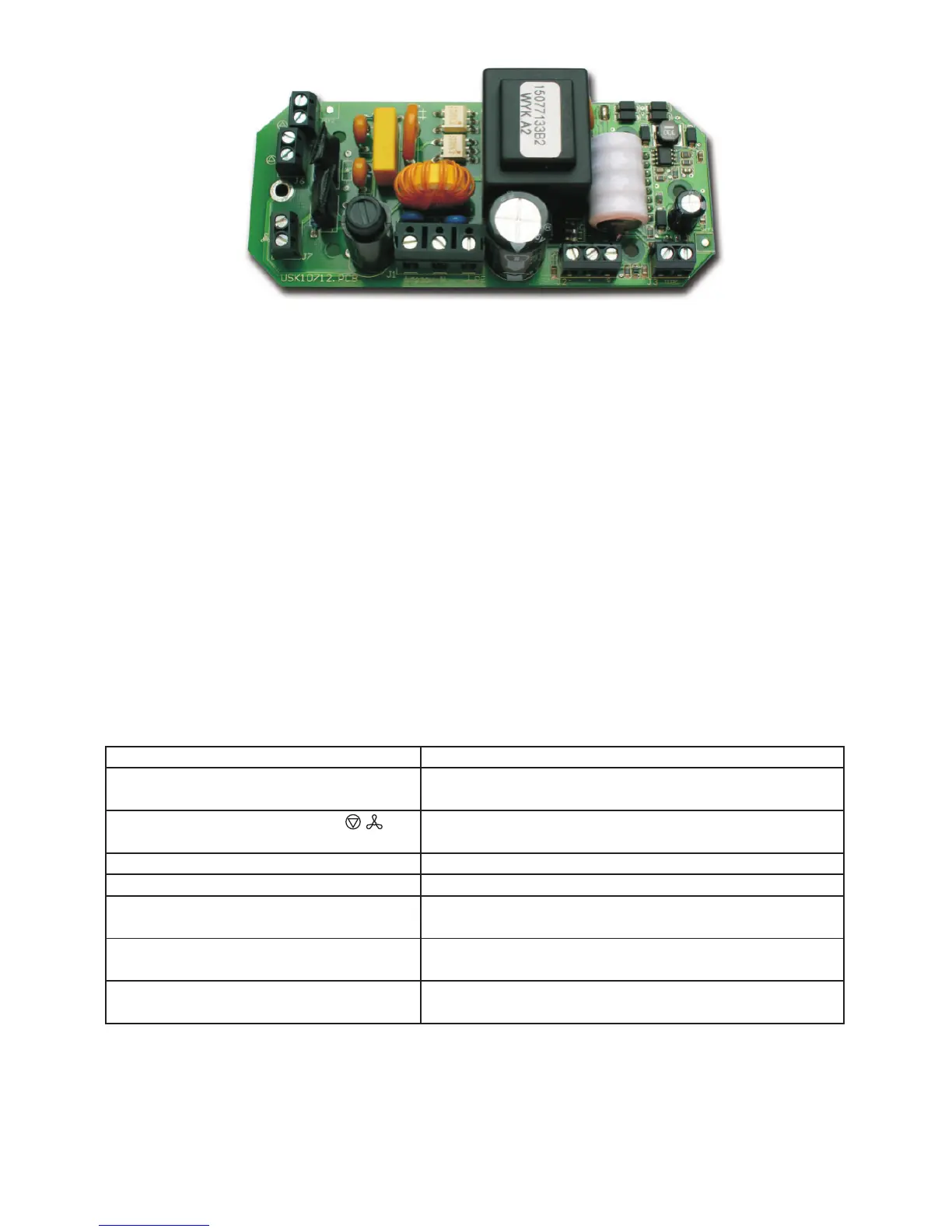

pompy obiegowe CO
wentylator lub
inne urządzenie
zasilanie 230 V AC L, N,
PE 3x0, 75mm2 cu
sterowanie przepustnicy
czarny-, czerwony+, żółty S
czujnik temperatury
biegunowość nieistotna
Zasilanie 230V AC
Pobór mocy (sterownik bez urządzeń
zewnętrznych)
2,3VA
Sumaryczna obciążalność wyjść
2x230V AC
300 VA pracy ciągłej
Temperatura pracy 5°C - 40°C
Wilgotność 20% - 80% RH
Zakres regulacji temperatury
10°C - 200°C dla kominka z ogrzewaniem powietrznym
10°C - 90°C dla kominka z płaszczem wodnym
Czujnik temperatury
PT-100 z kablem silikonowym (temperatura pracy kabla
-60°C-180°C, krótkotrwałe 220°C)
Bezpiecznik
FF4/250V (w komplecie dostarczony jest zapasowy
bezpiecznik)
UWAGA!! Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku braku zasilania.
