3. A járólapok maximális felhelyezési magassága
A járólapot maximum 1,00 m magasságban lehet felhelyezni! A járólap minden ennél
alacsonyabb fokra felhelyezhető.

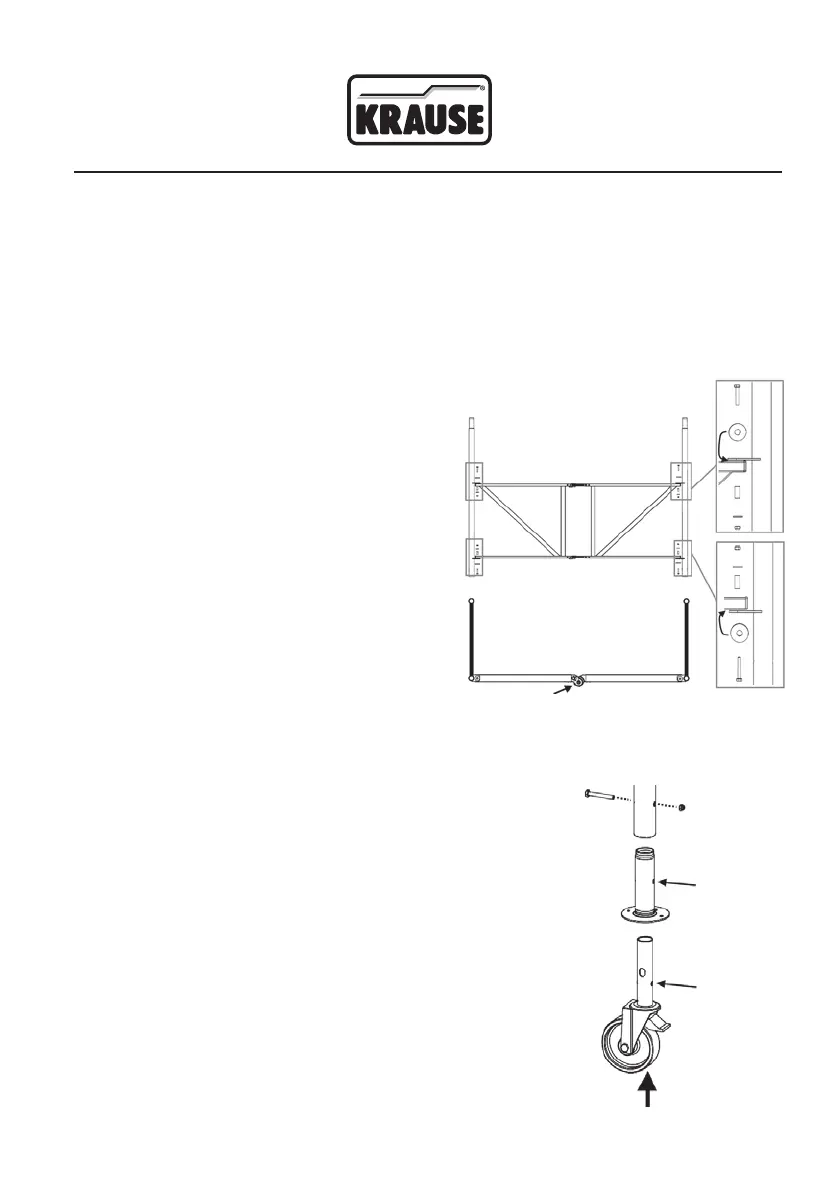

4.2 A kerekek összeszerelése
1. Csúsztassa a talplemezt a kerék orsójára.
A csavarnyílások teljesen fedjék egymást.
2. Csúsztassa midnkettőt a keret csövébe.
A csavarnyílások teljesen fedjék egymást.
3. Rögzítse ezeket a hatlapfejű csavarokkal és az
anyacsavarokkal. Használjon hozzá két 13 mm-es
csavarkulcsot.
4. Előkészítés
4.1 Az összecsukható
keret összeszerelése
Szükséges szerszámok: 2 db 13 mm-es
csillag- vagy villáskulcs. Szerelje be az
összecsukható keretet a függőleges keretek
közé. Ügyeljen arra, hogy a csuklótartó
kifelé nézzen!
1. Először helyezze be a tipliket az
összecsukható keret furataiba.
2. Helyezze be a nagy csavaralátéteket a
függőleges keret és az összecsukható
kereten lévő nyelvek közé.
3. Ezeken a részeken vezesse
át a csavarokat.
4. Csavarja be a kis csavaralátéteket és
az anyákat. Forgatónyomaték: 20 Nm.
Felülnézet
A csukló kifelé nézzen!
