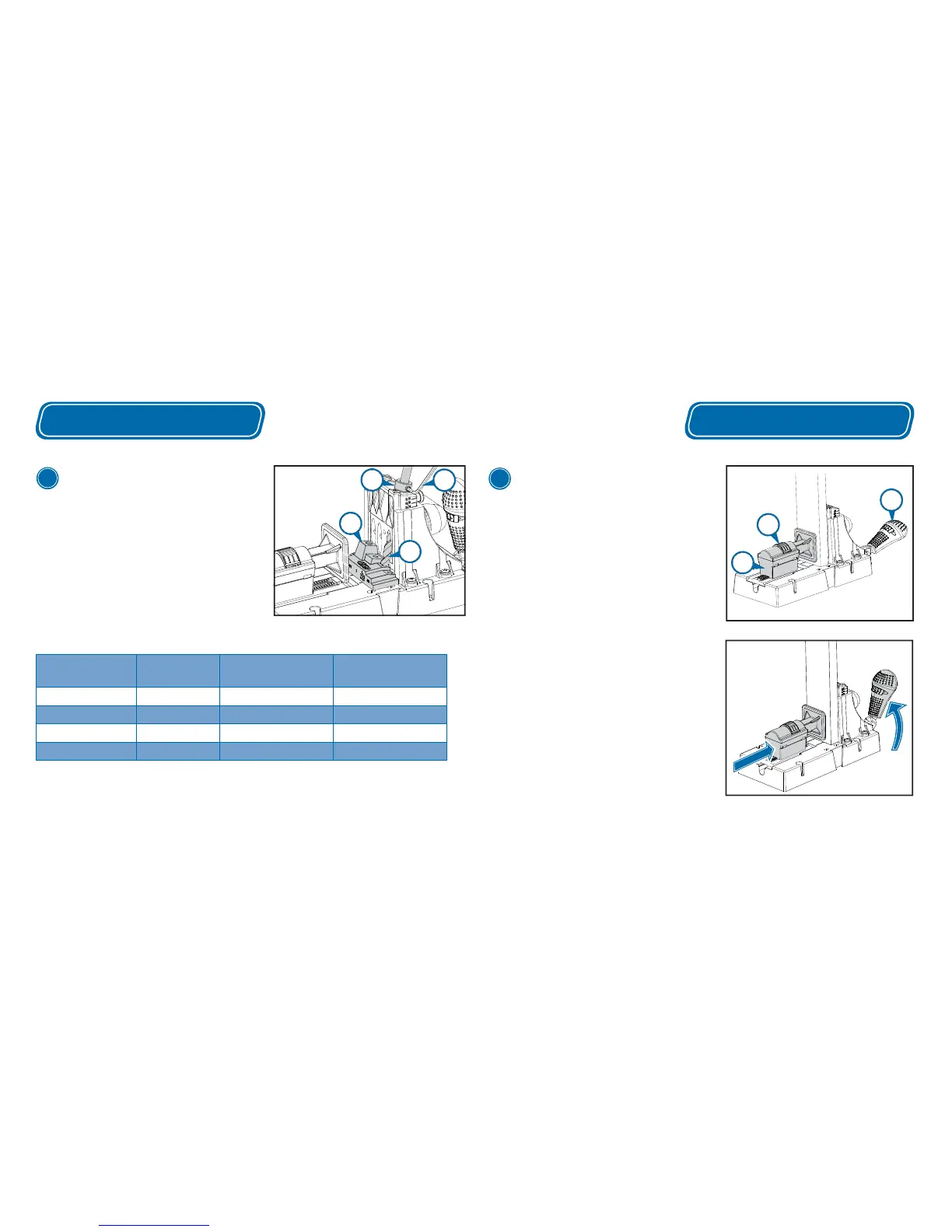

Placez le collet de butée
Placez le bloc d’appui du collet de butée à la base du
gabarit, en avant du guide-foret. Glissez le foret dans
un des trous du guide-foret et placez l’embout-guide
dans le trou du bloc qui correspond à la longueur de la
vis que vous utiliserez. Tout en reposant l’épaulement du
foret sur le bloc, glissez le collet de butée sur la tête du
foret afi n que celui-ci repose sur le guide-foret. Serrez
la vis de calage du collet de butée à l’aide de la clé
hexagonale.
*Accessoires en option
Réglages
Ajustez le serre-joint
Appuyez sur le mécanisme de dégagement à cliquet
(F) et glissez complètement le serre-joint (D) à
l’arrière. Placez la pièce travaillée contre le guide-
foret. Placez la poignée articulée (C) complètement
vers le bas (position de serrage). Glissez le serre-
joint vers l’avant jusqu’à ce que le tampon entre en
contact avec la pièce travaillée. (Vous entendrez un
déclic provenant du mécanisme de réglage.)
En maintenant le serre-joint contre la pièce
travaillée, levez la poignée articulée jusqu’à ce
que vous entendiez deux déclics provenant du
mécanisme de réglage. Placez la pièce travaillée
contre le guide-foret et la poignée articulée à la
position de serrage. Assurez-vous que la pièce
travaillée est fermement maintenue en place. Au
besoin, soulevez la poignée articulée un déclic plus
haut. Le serre-joint est maintenant placé de façon
à ce que le ressort interne exerce suffi samment de
pression pour fi xer la pièce travaillée lorsque la
poignée articulée est complètement vers le bas.
4
C
F
D
Exemple : planche de 3/4 po
Réglages
3
K
J
I
L
Exemple : panneau de 3/4 po, vis de 1 1/4 po
Guide-foret
et foret
Épaisseur
du matériau
Longueur
de la vis
Réglage du
bloc d’appui
Micro* ½ po
¾ po ¾ po
Micro* et standard
⅝ po – 1⅛ po
1 po, 1 ¼ po, 1 ½ po 1 po, 1 ¼ po, 1 ½ po
Standard
1¼ po – 1⅜ po
2 po 2 po
Standard et HD* 1½ po 2 ½ po 2 ½ po
Utilisation du bloc d’appui du collet de butée
