www.kregtool.com 800-447-8638
Ajustes

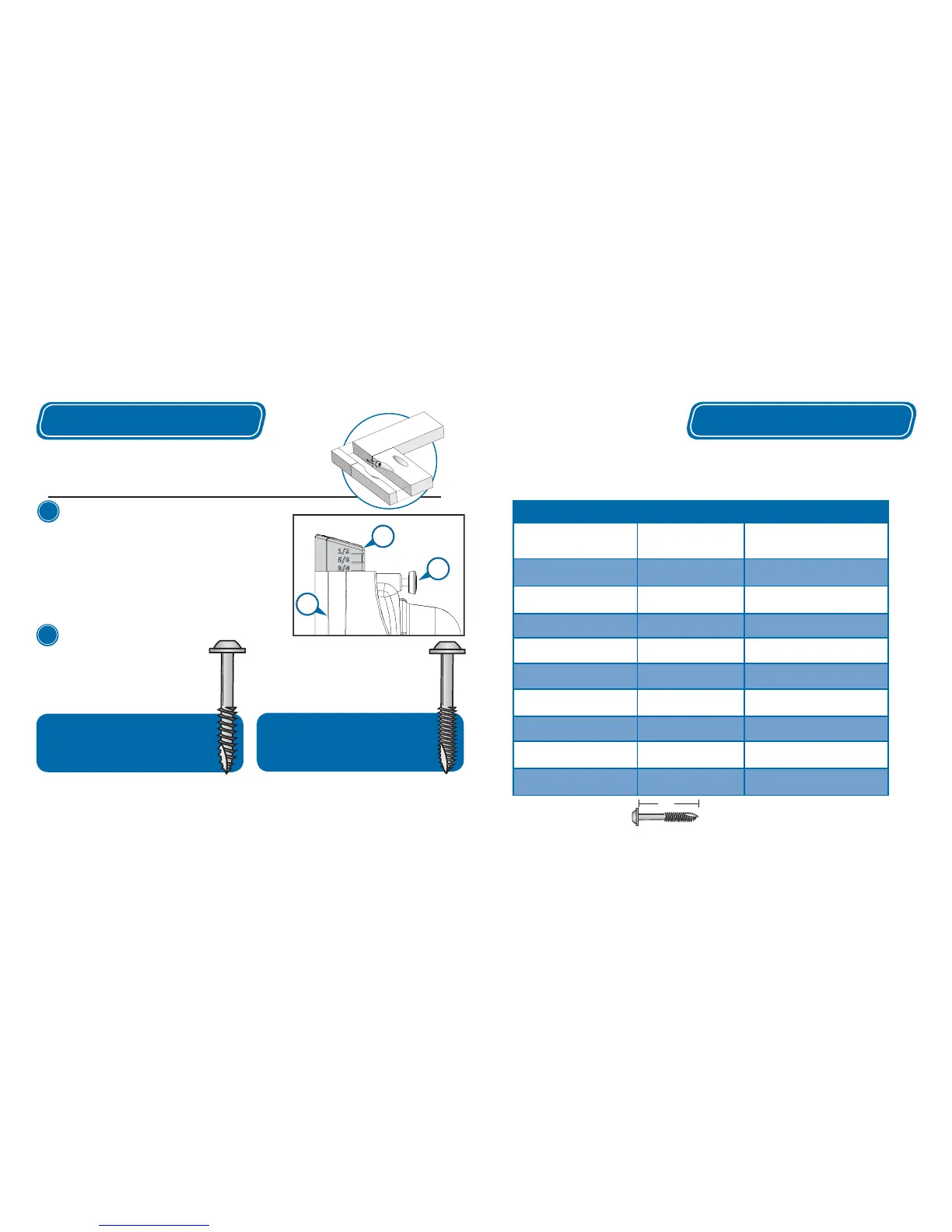

Ajuste la guía del taladro
Para una unión fuerte, el tornillo debe salir en el centro
de la pieza de trabajo. Para ajustar la posición de la
cavidad oculta, retraiga el pasador de jación accionado
por resorte de la guía del taladro (H). Luego, levante o
baje la guía del taladro (G) hasta que la marca en el
lado de la guía que coincide con el grosor de la pieza de
trabajo quede pareja con la parte superior del dado de
la guía (B). Suelte el pasador de jación.
Elija un tornillo
Para crear uniones fuertes, debe con gurar la plantilla
para taladrar de manera que coincida con el grosor de la
pieza de trabajo y el largo del tornillo. La Kreg Jig® lo hace
simple y en tan solo cuatro pasos sencillos:
1
G
B
H
Rosca na
Debido al diámetro más pequeño y a paso
de rosca nuestros tornillos de rosca na #7
reducen la posibilidad de partir el material,
los recomendamos para maderas duras.
Utilice en maderas como:
• Fresno • Roble • Arce • Nogal
• Nogal americano • Cerezo
• Caoba • Abedul
Ajustes
Grá co de selección de tornillos y ajustes de Kreg Jig
®
Grosor
del material
Largo
del tornillo
Ajuste
de Kreg Jig
®
12 mm (
1
2") 19 mm (
3
4") Marca de
1
2"
16 mm (
5
8")
25 mm (1")
Marca de
5
8"
19 mm (
3
4") 32 mm (1
1
4")
Marca de
5
8"
22 mm (
7
8") 38 mm (1
1
2")
Marca de
7
8"
25 mm (1") 38 mm (1
1
2") Marca de 1"
29 mm (1
1
8") 38 mm (1
1
2") Marca de 1
1
8"
32 mm (1
1
4") 51 mm (2") Marca de 1
1
4"
35 mm (1
3
8") 51 mm (2") Marca de 1
3
8"
38 mm (1
1
2") 64 mm (2
1
2") Marca de 1
1
2"
*Nota: El largo del tornillo se mide desde la parte
inferior de la cabeza hasta la punta del tornillo.
1
1
4"
Kreg ofrece una línea completa de tornillos para cavidades ocultas para cada tipo y
grosor de pieza de trabajo. Utilice este grá co para seleccionar el largo correcto de
los tornillos. Todos los tornillos para cavidad oculta de Kreg están disponibles en su
concesionario Kreg o en línea en www.kregtool.com.
2
Todos los tornillos para cavidades ocultas de Kreg tienen una cabeza con ranura cuadrada profunda que mejora el
agarre y reduce la posibilidad de deslizamiento hacia afuera. La punta de barrena de los tornillos autorroscantes
elimina la necesidad de taladrar un ori cio guía. Todos los tornillos para cavidad oculta de Kreg están disponibles
en su concesionario Kreg o en línea en www.kregtool.com.
Rosca gruesa
Debido al gran diámetro y al paso de
rosca, nuestros los tornillos de rosca gruesa
#8 ofrecen un fuerte agarre en materiales
compuestos y de madera suave.
Utilice en maderas como:
• Pino • Cedro • Tilo americano • Álamo
• Madera contrachapada • Melamina
• Paneles de aglomerado
