Assemblage du guide longitudinal pour table à toupie de précision
5.

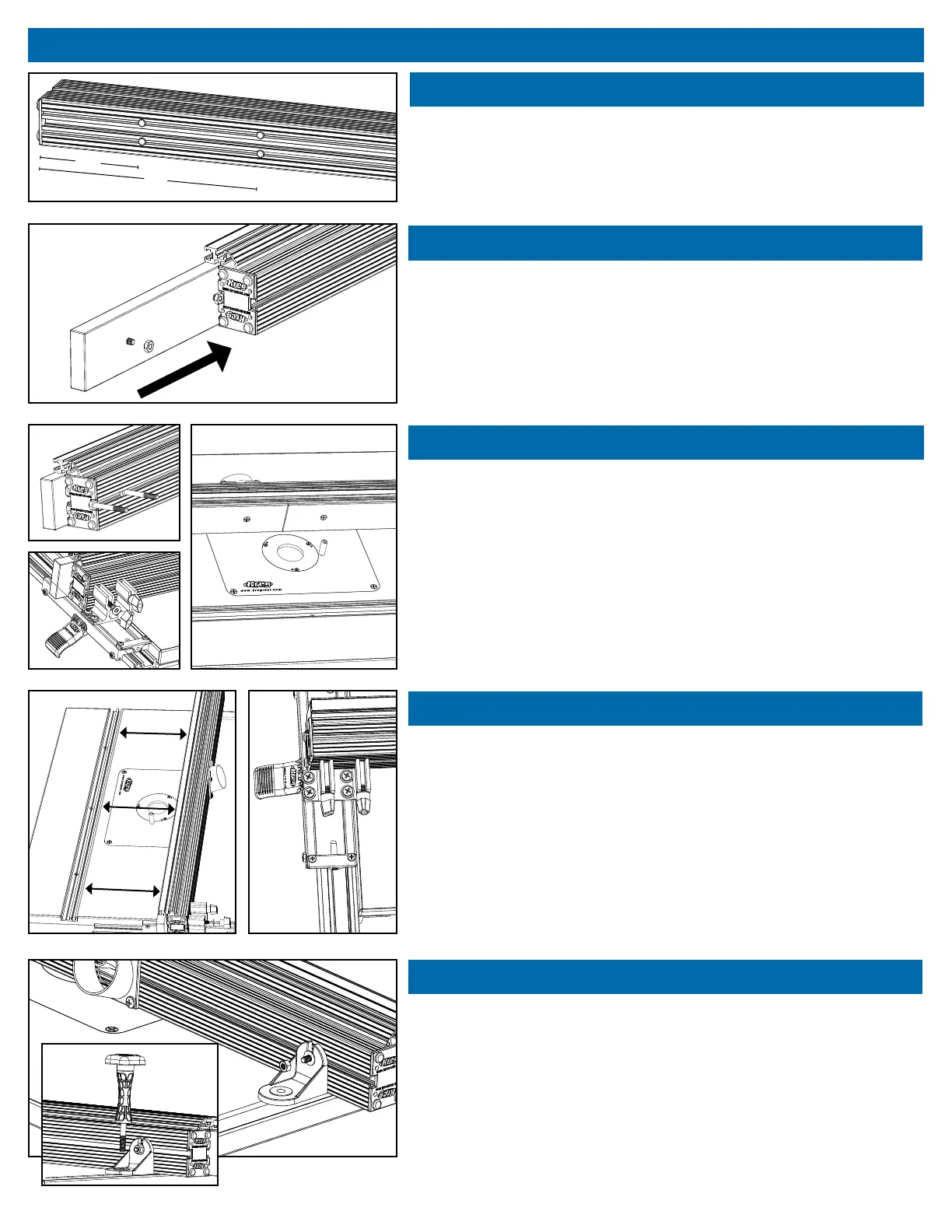

Étape 9
Insérez six vis à métaux cruciformes à tête plate de 1/4 po – 20 UNC x 1
po (no 22) dans les trous prépercés ou les fraisures situés des deux côtés
du guide et insérez partiellement les six contre-écrous correspondants de
1/4 po (no 27) sur les vis. Assurez-vous d’utiliser les contre-écrous minces
plutôt que les écrous hexagonaux épais, ces derniers étant trop larges
pour glisser dans la fente en T du guide. Après avoir fi xé les boulons et les
écrous sur les côtés du guide, prenez chaque côté et glissez-le dans la
fente en T à l’avant du guide; centrez et serrez bien chaque boulon.
Étape 8
Retournez le guide principal. Dans la partie inférieure de ce dernier se
trouvent deux fentes qui font la longueur de l’extrusion. Insérez les huit butoirs
de la coulisse (no 34), à environ 11,43 et 30,48 cm de chaque extrémité,
comme l’illustre l’image. Une installation adéquate des butoirs réduira la
friction et assurera un mouvement régulier du guide d’un côté à l’autre du
plateau de la table.
12”
4.5”
Étape 12
De l’autre côté du guide, glissez la tête d’un boulon à tête hexagonale
de 1/4 po – 20 UNC x 3/4 po (no 31) dans la fente en T. Insérez la fente
située à l’extrémité du support à angle droit (no 12) autour du boulon à tête
hexagonale et fi xez le tout à l’aide d’une rondelle large de 1/4 po (no 33) et
d’un écrou hexagonal de 1/4 po. Avant de visser l’écrou, alignez le support à
angle droit avec la fente de 15,24 cm située sur le côté gauche du plateau de
la table à toupie Kreg. Insérez l’écrou pour rainure en T en laiton (no 30) dans
la rainure en passant par le dessous du plateau de la table à toupie. Fixez le
bouton de rallonge (no 13) en l’insérant dans le trou du support à angle droit,
puis en le vissant dans l’écrou pour rainure en T. Une fois le support à angle
droit bien positionné, fi xez-le en place en serrant l’écrou hexagonal.
Étape 10
Glissez les deux boulons à tête hexagonale de 1/4 po – 20 UNC x 2 1/4 po
(no 26) dans la fente en T située à l’arrière du guide principal (no 4), près
du support du guide (no 3). Ajustez la position des deux boulons de sorte
qu’ils entrent dans les deux fentes situées au-dessus du support du guide,
puis bougez ce dernier afi n qu’il soit centré sur l’ouverture de la toupie.
Fixez le guide en place à l’aide des deux rondelles en laiton de 1/4 po (no
17) et des deux boutons en forme de T (no 16).
Étape 11
Après avoir centré le guide sur l’ouverture de la toupie, utilisez une règle
pour placer le guide pour qu’il soit parfaitement parallèle à la fente de
l’onglet. Serrez les quatre vis à métaux cruciformes à tête cylindrique à
dépouille de 1/4 po – 20 UNC x 3/8 po (no 18) insérées plus tôt (étape 5)
pour fi xer le guide en place.
