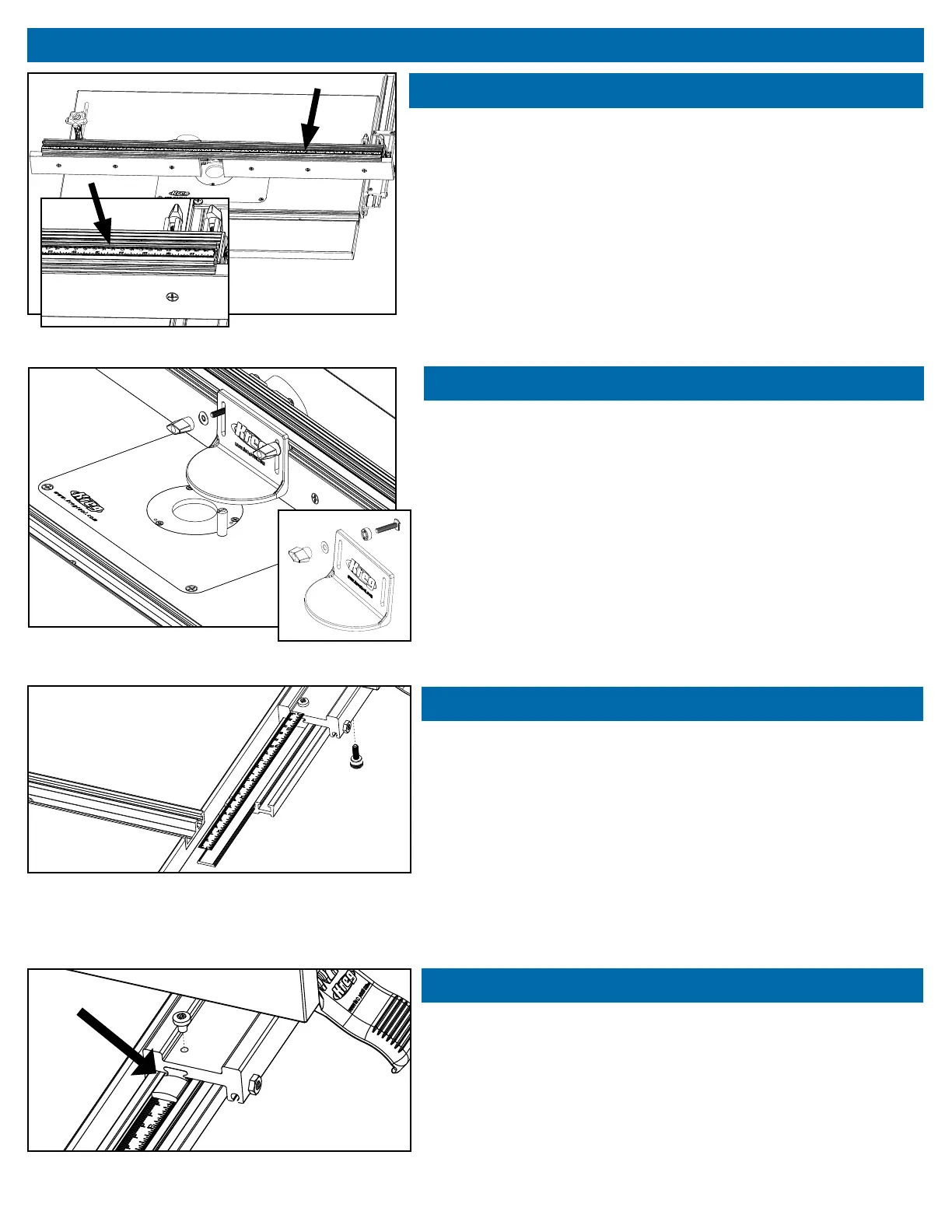

Étape 13
Étape 14
Étape 15
Repérez le ruban à lecture central de 48 po (no 35) et coupez chaque bord
jusqu’à la marque 17 15/16 po avec des ciseaux solides. Retirez délicatement
un coin de la pellicule de protection, et appliquez le ruban à 1,59 mm du bord
du guide principal. Continuez de retirer la pellicule de protection pendant que
vous appliquez le ruban sur la surface du guide. Assurez-vous d’éliminer les
bulles d’air qui se forment sous le ruban au fur et à mesure que vous avancez.
Si le ruban est bien appliqué, l’autre bout du ruban devrait également s’arrêter
à 1,59 mm de l’autre extrémité du guide principal.
Dans la plupart des cas, le ruban servira de référence quant à la distance,
plutôt que d’outil de mesure précise. Pour centrer le ruban de façon précise
avec le bout de la toupie, desserrez les boutons en forme de T du support du
guide et effectuez les ajustements nécessaires.
Installez le protecteur du guide (no 11) en glissant deux boulons pour
rainure en T de 1/4 po – 20 UNC x 1 1/4 po (no 25) dans la rainure en
T située sur le bord supérieur avant du guide principal. Glissez les deux
boulons au centre du guide; insérez une rondelle d’espacement en
plastique (no 24) sur chaque boulon et insérez le protecteur (no 11) sur ces
boulons. Fixez le protecteur avec deux rondelles en laiton de 1/4 po (no 17)
et deux petits boutons en forme de T (no 16).
Glissez le curseur à lentille de précision (no 10) dans la traverse de
fi xation aussi loin que l’illustre l’image et fi xez-le en place à l’aide de la
vis en nylon de 10 à 32 UNC x 1/4 po (no 20). Il est possible d’apporter
tout ajustement nécessaire au curseur à lentille en desserrant et en
resserrant cette vis.
Glissez le guide vers l’arrière du plateau de table à toupie. Repérez
le coulisseau du ruban de 20,96 cm (no 8). Insérez-le dans la
traverse de fi xation (no 1) et insérez la vis de serrage moletée (no
19) à partir du dessous de la traverse pour fi xer le coulisseau en
place. Repérez le ruban à mesurer de 8 po (no 9). Placez le ruban
de manière à ce que l’inscription 2 po se trouve sur le bord avant du
coulisseau. Appliquez le ruban en retirant sa pellicule de protection
et en appuyant. Le ruban à mesurer et le coulisseau sont de la
même longueur; vous n’avez donc rien à couper. Si le ruban doit être
ajusté, vous n’avez qu’à desserrer la vis de serrage, à apporter les
ajustements nécessaires et à resserrer.
Étape 16
6.
Assemblage du guide longitudinal pour table à toupie de précision
6.
