5. Coloque una broca para diseño de rodamiento superior con
un portabrocas con una profundidad de corte de 1,14 cm en su
rebajadora. Ajuste la profundidad de corte al grosor de la placa
de accesorio más la guía para rebajar. Haga cortes de prueba en
material que n o utilice para asegurarse de que la profundidad del
corte coincida exactamente con el grosor de la placa de accesorio.
Rebaje la ranura del perímetro y los triángulos de las esquinas
en varias pasadas hasta que el rodamiento guía de la broca
para diseño pase sin problemas contra los bordes de las guías

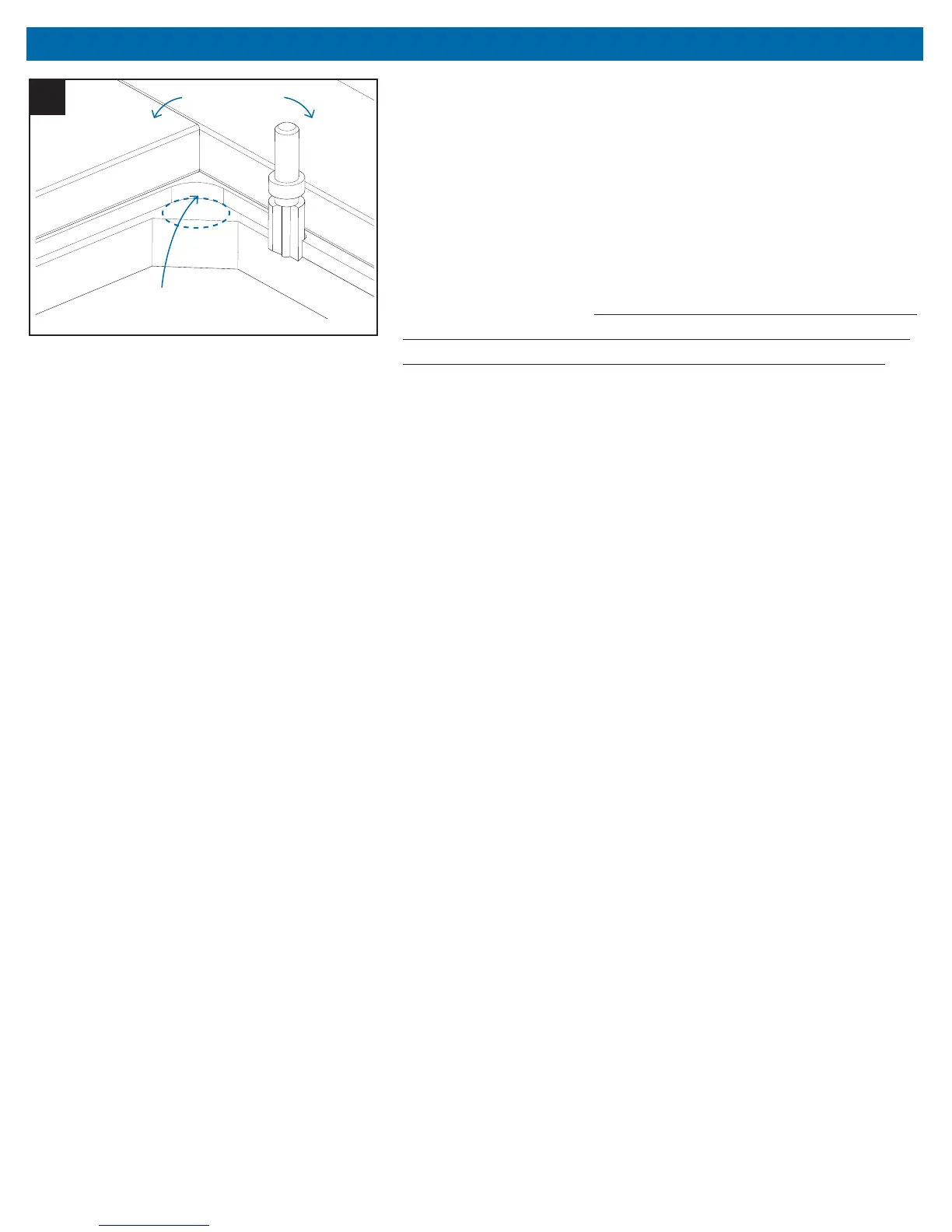

para rebajar [dibujo F]. Asegúrese de detener el rebaje en cada
lado cuando las esquinas de radio de 1,14 cm formadas por los
orifi cios taladrados se encuentren con las guías para rebajar. Con
cuidado, retire la guía para rebajar y pruebe el calce de la placa de
accesorio en la apertura. Si la ranura es muy superfi cial, vuelva a
colocar la guía, ajuste la profundidad de rebaje y vuelva a rebajar
la ranura. Una ranura demasiado baja puede acuñarse con cinta.
Cuando esté satisfecho con el calce, retire las guías para rebajar.
6.
Con la placa de accesorio en posición, use los orifi cios de la
esquina avellanada como guías para taladrar agujeros de 6,35 mm
en las áreas de esquina triangulares en la cubierta de la mesa.
Fije la placa con los tornillos para fi jación y sus propias arandelas
y tuercas hexagonales o tuercas de mariposa. Para mayor
conveniencia, retire la placa de accesorio, agrande los orifi cios en
la cubierta de mesa e instale tuercas en T.
Instalación de la placa de accesorio de precisión
3.
Guías para
rebajar
Esquina de radio formada
por la broca Forstner
F
