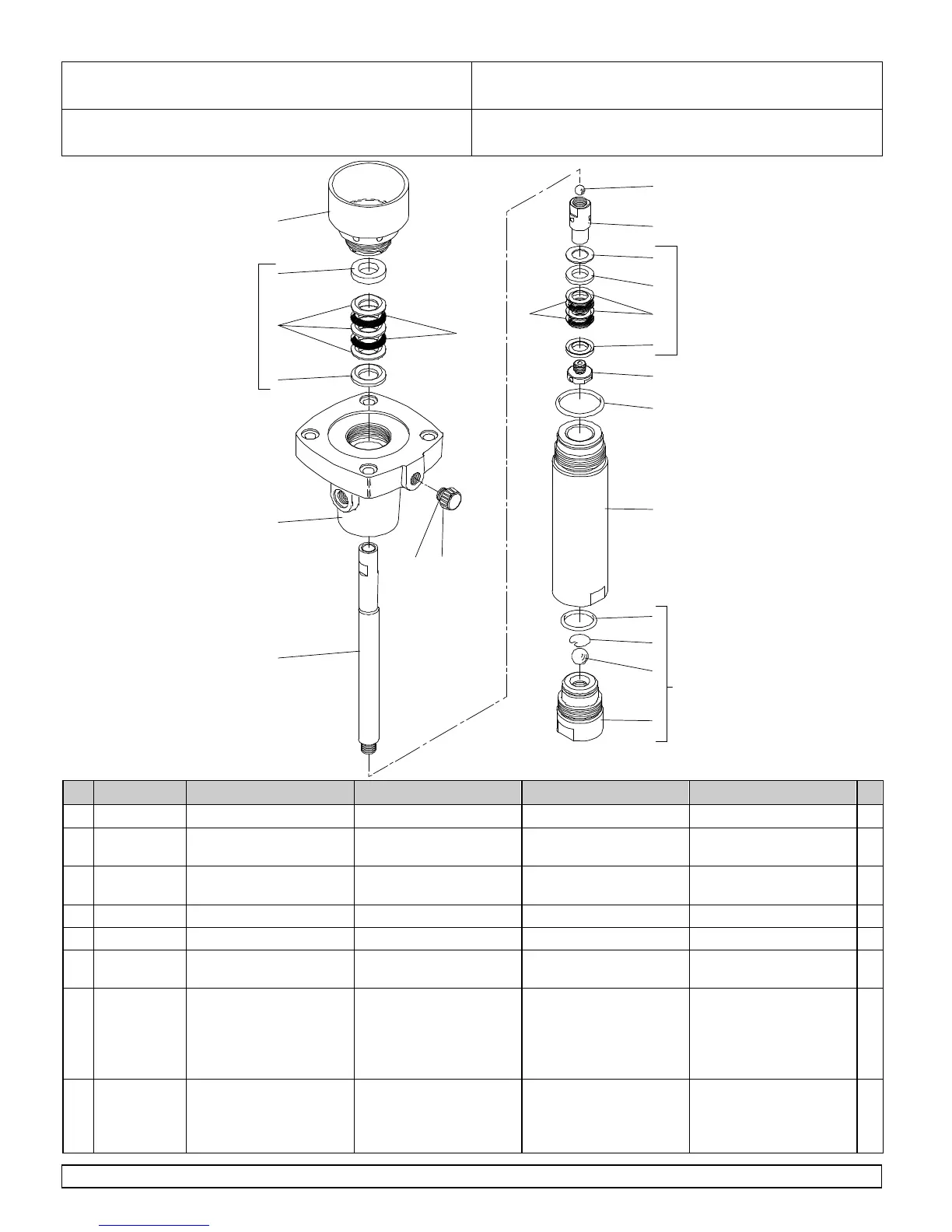

KREMLIN REXSON 4 Doc. / Dok. : 573.032.050
OPTION : Pièces spécifiques
pour garniture mobile avec joints chevrons
OPTION : Specific parts for mobil packing
with chevron seals
OPTION : Spezielle Teile für mobile Packung
mit Packungsringen
OPCIÓN : Partes específicas para guarnición móvil
con juntas de chevrón
4
20
19
1
7
13
6
16
12
15
17
8
2
26
25
9
1 0
3
23
22
41
12
11
18
2 4
5
Ind # Désignation Description Bezeichnung Denominación Qté
6 044 950 011 Clapet de refoulement Exhaust valve Druckventil Válvula de expulsión 1
12 044 790 006 Rondelle male, polyacétal Male washer, polyacetale Scheibe, AG, aus
Polyacetal
Arandela macho,
poliacetale
1
13 044 790 007 Rondelle femelle,
polyacetal
Female washer,
polyacetale
Scheibe, IG,
aus Polyacetal
Arandela hembra,
polyacetale
1
14 044 790 008 Joint chevron, PTFEG Chevron seal, PTFEG Packungsring, PTFEG Junta chevrón, PTFEG 2
15 909 051 104 Joint chevron, PE Chevron seal, PE Packungsring, PE Junta chevrón, PE 2
16 044 790 015 Rondelle de calage, inox
(facultative)
Set ring, stainless steel
(optional)
Stützscheibe, Edelstahl
(fakultativ)
Arandela, inox
(facultativa)
1
* 144 950 090 Pochette de joints
(ind. 8, 9, 10, 12, 13, 14,
15, 16, 17, 19, 21, 22, 24,
25)
Package of seals
(ind. 8, 9, 10, 12, 13, 14,
15, 16, 17, 19, 21, 22, 24,
25)
Dichtungssatz für
Hydraulikteil (beinhaltet
Pos. 8, 9, 10, 12, 13, 14,
15, 16, 17, 19, 21, 22, 24,
25)
Bolsa de juntas
(índ. 8, 9, 10, 12, 13, 14,
15, 16, 17, 19, 21, 22, 24,
25)
1
* 144 950 095 Pochette de
maintenance (ind. 5, 6
+ pochette de joints)
Servicing kit
(ind. 5, 6 + package of
seals)
Servicekit für
Hydraulik
teil (beinhaltet
Pos. 5, 6 und den
Dichtungssatz )
Bolsa de
mantenimiento
(índ. 5, 6 + bolsa de
juntas)
1
