Svenska
Tekniska dataFM 6955 FM 6990 E
Ineffekt i Watt 550900
Uteffekt i Watt 310495
Tomgångsvarvtal min-
1
28 000 8000 - 26 000
Verktygsupptagning med
spänntång Ø i mm 88
Fräs-Ø max. i mm 30 30
Spårkniv max. i mm 4040
Vikt ca. i kg 1,51,6
Användning
Fräsmotorn är universellt lämpligt för användning som
överfräs i ett borrstativ eller i en borr- och fräsbänk (ev i
kombination med ett fräsbord) för alla fräsarbeten i trä,
beskiktat trä och plaster i kombination med föreskrivna
fräsverktyg. Den är även lämplig som handslip och som
drivning för böjbara axlar för höga varvtal.
Säkerhetsanvisningar och olycksfallsskydd
Innan maskinen tas i drift skall hela driftsinstruktionen lä-
sas igenom. Följ säkerhetsanvisningarna i instruktionen
samt de allmänna säkerhetsanvisningarna för el-verktyg
i bifogat häfte.
Observera!
n Drag ut stickkontakten före arbeten på motorn. Det
gäller framför allt vid inspänning av fräs eller annat
verktyg och vid servicearbeten.
n Håll fast arbetsstycket ordentligt eller spänn fast
det.
n Arbetsstyckets matningsrikting skall alltid vara den
motsatta mot fräses rotationsriktning (fräsning i
motsatt riktning). Viktigt vid fräsning av kanter.
n Se till att fräsverktygen är vassa. Trubbiga fräsverk-
tyg medför orena fräsarbeten och en onödig belast-
ning på motorn.
n Jämn och inte för kraftig matning förlänger fräsens
livslängd, förhindrar brännfläckar på trä och och
skyddar motorn mot överbelastning.
n Observera! Grip inte in i fräsens område!
n Se till att fräsmotor är frånkopplad när maskinen
läggs ned.
n Drag ut stickkontakten som skydd mot ofrivillig till-
koppling under ett längre arbetsavbrott!
n Spindeln får inte spännas in i skruvstäd.
n Fräsmotorn är konstruerad för vänsterrotation. Den
får inte köras med högerrotation.
n Spänn fräsmotorn i inspänningshalsen utefter hela
omkretsen (eurohals) med en rundfläns. Punktuell
spänning förstör lagret.
Vid hård användning måste vertyget spännas in
med hjälp av 2 gaffelnycklar NV 14/22 i spindeln och
spännmutter.
n Bearbeta inte asbesthaltigt material!
n Stickontakter utomhus måste vara säkrade över en
läckström-skyddskontakt (FI-).
n För att märka maskinen får man inte borra i höljet.
Skyddsisoleringen överbryggs. Använd klistereti-
ketter.
n För alltid kabeln bakåt från maskinen.
Dubbel isolering
För att ge användaren största möjliga säkerhet är våra
maskiner byggda enligt de europeiska bestämmelserna
(EN-normer). Dubbelt isolerade maskiner är alltid märkta
med det internationella märket . Maskinerna behöver
inte jordas. En kabel med två ledare räcker.
Maskinerna är radioavstörda enligt EN 55014.
Idrifttagande
Kontrollera innan idrifttagandet om nätspänningen över-
ensstämmer med uppgiften på apparatens typskylt.
Inspänning av verktyg
Fräs- och slipmotorns spindel (1) där utrustad med en pre-
cisionsspänntång (2) för upptagning av verktyget (3). En
spindelarretering underlättar åtdragning och lossning av
spännmuttern (4). För inspänning av verktyg (3) låses mo-
torspindeln (1) genom intryckning av knappen (5). Med en
gaffelnyckel NV 22 dras spännmuttern (4) åt. Vid urspän-
ning av verktyg (3) låses motorspindeln (1) igen. Med gaf-
felnyckeln lossas först spänmutterns (4) spänning (2), och
efter ytterligare varv kan verktyget (3) tas bort.
Byte av inspänningståg
En ringfjäder (6) håller spänntången (2) i inspänningsmut-
tern (4). Spänntången (2) lossas ur spänmuttern (4) med en
kraftig dragning. Skjut in och haka i en ny spänntång med
ett kraftigt tryck i spännmuttern (4).
Observera!
Drag aldrig fast spännmuttern om ett verktyg inte är in-
satt. Spänntången kunde tryckas ihop för mycket och
därvid skadas.
Observera!
Innan verktyg monteras skall alltid stickkontakten dras
ut eller nätkabel-modulen (17) tas ur husen genom
manövrering av låstangenten (18).
Till- och frånkoppling av maskinen
Genom vridning av kopplingsringen (7) pilens riktning sätts
maskinen igång. I vridområdets slut hakar spaken (8) auto-
matiskt i. Tryckning på spakens (8) utstående framkant (9)
medför, att denna löser ut och att kopplingsringen (7) auto-
matiskt återgår till utgångställning. Maskinen stannar.
Inställning av fräsdjup
Beakta motsvarande anvisningar i driftsinstruktionen för
borrstativet eller borr- och fräsverket
Synskydd
Hållarplattan (10) för synskyddet (11) läggs in mellan fräs-
motor och borrstativets utlöpare. 4 tryckgummi (Ø 6x3)
trycks in i hållarplattans (10) borrhål. De garanterar fixering
utan vridning. Fäst fräsmotorn i borrstativets hållare.
Skruva fast synskyddet (11) med underläggsskivorna (12)
och fjäderringen (13) med cylinderskruvarna (14) på hållar-
plattan (10). Synskyddet (11) är på båda sidor försett med
2 borrhål, för att möjliggöra en fullständig uppvikning av
synskyddet (11) vid olika borrstativhållare (se till att riktigt
borrhål väljs).
Arbeten med fräsmotorn
Vid användning av ett borrstativ eller en borr- och fräsbänk
– ev i kombiation med ett fräsbord – skall anvisningarna i
de där bifogade driftsinstruktionerna beaktas.
Dessutom skall beaktas att anslagslinjalen förs så nära frä-
sen som möjligt, handavvisaren (synskydd) ställs in så nära
arbetsstyckets yta som möjligt och att anordningar alltid
används som säkerställer en säker styrning av arbets-
stycket, t. ex. anslagslinjal, hjälpanslag, påmatare eller
backkloss vid insatsfräsning.

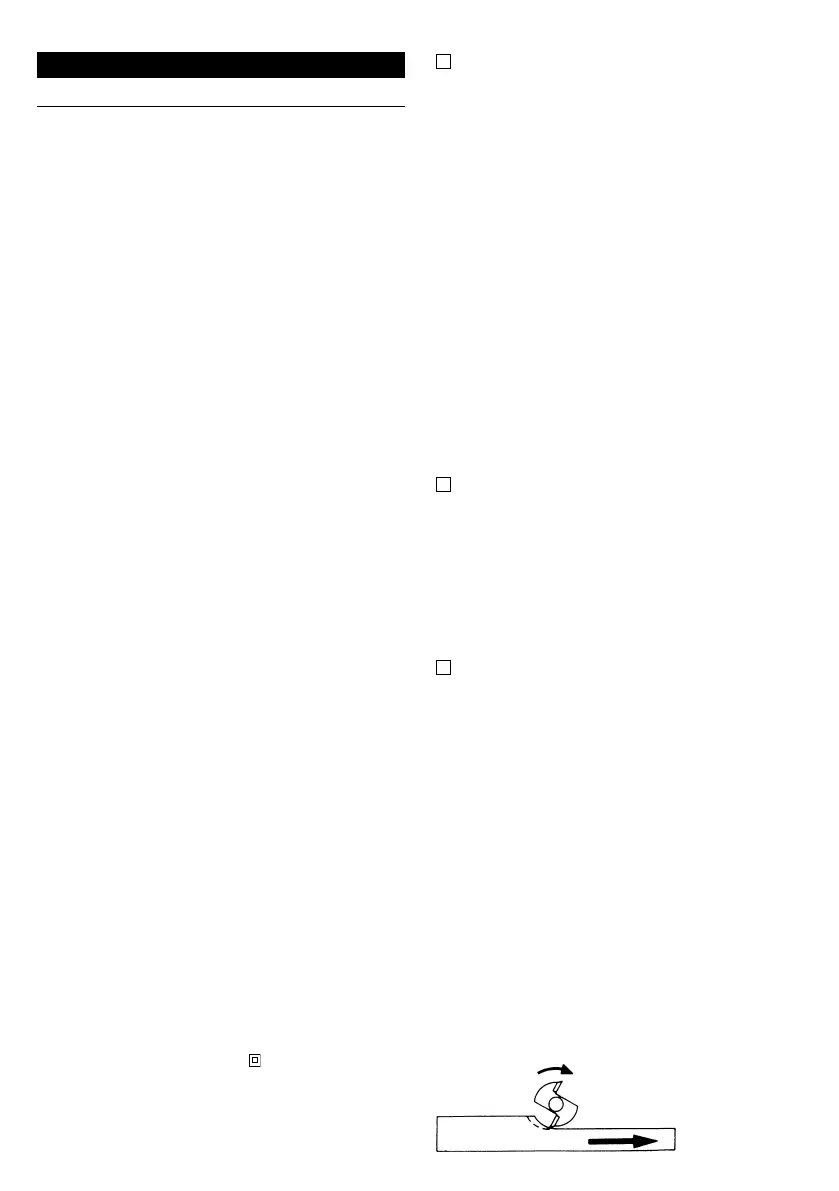

Arbetsstyckets matarriktning är alltid motsatt mot fräsens
rotationsriktning (motsatt riktning):
3
2
1
