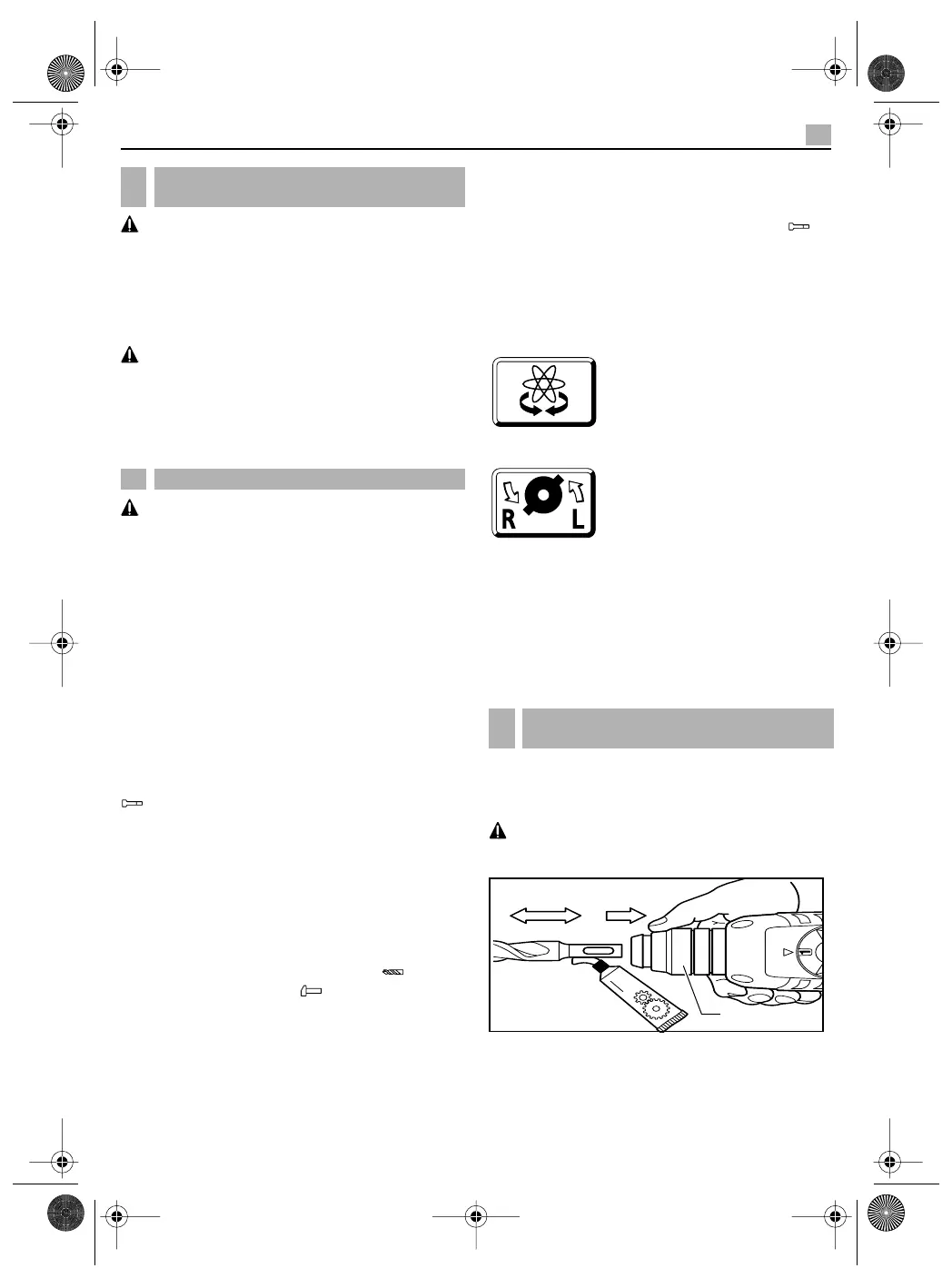

PSE 500, PSX 550 Svenska 25
Innan åtgärder vidtas på maskinen ta alltid bort
stickkontakten ur uttaget.
Maskinen får endast användas med monterat stöd-
handtag 12. Skjut upp stödhandtaget på spännhalsen
och dra fast med spännskruven.
Anslut nätkabelmodulen till maskinens handtag. Se till
att stickkontakten faller i läge.
Nätkabelmodulen får endast användas för Kress-
elverktyg; försök inte driva andra maskiner med
denna kabel.
Använd uteslutande original Kress-nätkabelmoduler
och en kraftig gummikabel som åtminstone motsvarar
kod H07 RN-F.
Kontrollera innan maskinen startas att nätspän-
ningen överensstämmer med data på maskinens
typskylt.
IN-/FRÅNKOPPLING
Tryck ned eller släpp strömställaren 6.
Strömställaren kan låsas med spärrknapp 5. För upp-
låsning tryck kort ned strömställare 6 och släpp åter.
MEKANISK UTVÄXLING
Med omkopplaren för utväxling/vridstopp 4 kan tre
inställningar väljas.
1 = Lågt varvtalsområde: Slagborrning, borrning
med normala spiralborrar i trä/metall över 8 mm ø
och omrörning.
2 = Högt varvtalsområde: Borrning med normala
spiralborrar upp till 8 mm ø.
= Ingen rotation: Lätta mejselarbeten.
Omkoppling sker bekvämast när maskinen är
avstängd. Beakta att växel-/vridstoppsomkopplaren 4
endast kan kopplas fram ett steg åt gången. Sed
omkopplaren 6 påverkats resp vid start av maskinen
kopplar växeln till förvald inställning. Nu först kan
omkopplaren för utväxling/vridstopp 4 kopplas vidare
till nästa inställning.
BORRNING - SLAGBORRNING
För borrning ställ omkopplaren 10 i läge .
För slagborrning ställ i läge .
Omkoppling sker bekvämast när maskinen är
avstängd. Sed omkopplaren 6 påverkats resp vid start
av maskinen kopplar växeln till förvald inställning.
Obs: Slagborrning med inställd vänstergång skadar
maskinen. Vid arbeten med diamantborrkronor och
vid omrörning skall slagverket frånkopplas.
För mejsling/bilning ställ omkopplaren 4 i läge .
Använd vid slagborrning uteslutande med hård-
metall belagda borrar med SDS-plus-skaft. Vanliga
stenborrar med cylindriskt skaft kan inte användas
med hjälp av adapter 13 och normal borrchuck i kom-
bination med pneumatiska slagverket.
VARVTALSREGLERING
Med strömställaren 6 kan varvtalet
regleras steglöst. Vid lätt nedtryck-
ning av strömställaren 6 roterar
maskinen med lågt varvtal; med
högre tryck ökar varvtalet.
OMKOPPLING AV ROTATIONSRIKTNING
Omkopplaren för rotationsriktning 9
får endast aktiveras när maskinen
står stilla!
Grip tag i omkopplaren 9 på båda
sidorna.
Högergång: Ställ omkopplaren 9 i läge „R“.
Vänstergång: Ställ omkopplaren 9 i läge „L“.
Viktigt!Tryck alltid ned riktningsomkopplaren 9 mot
stopp på huset, dvs tills den tydligt låser i
läge.
Står omkopplaren 9 i läge mellan „R“ och „L“, kan
maskinen inte kopplas till.
För fastspänning av borr- och mejselverktyg i verk-
tygsfästet 1 behövs inga hjälpverktyg.
INSÄTTNING AV VERKTYG
Innan åtgärder vidtas på maskinen ta alltid bort
stickkontakten ur uttaget.
Rengör och fetta lätt in verktygsskaftet.
Skjut upplåsningshylsan 3 bakåt. Skjut sedan in verk-
tyget med roterande rörelse tills det faller i låsläge.
Släpp därefter upplåsningshylsan och kontrollera att
verktyget sitter stadigt.
Kontrollera att dammskyddet 2 är i fullgott skick.
5
Så här monteras stödhandtag och
nätkabelmodul
6 Driftstart
7
Ditsättning och borttagning av
verktyg
Fett
3
