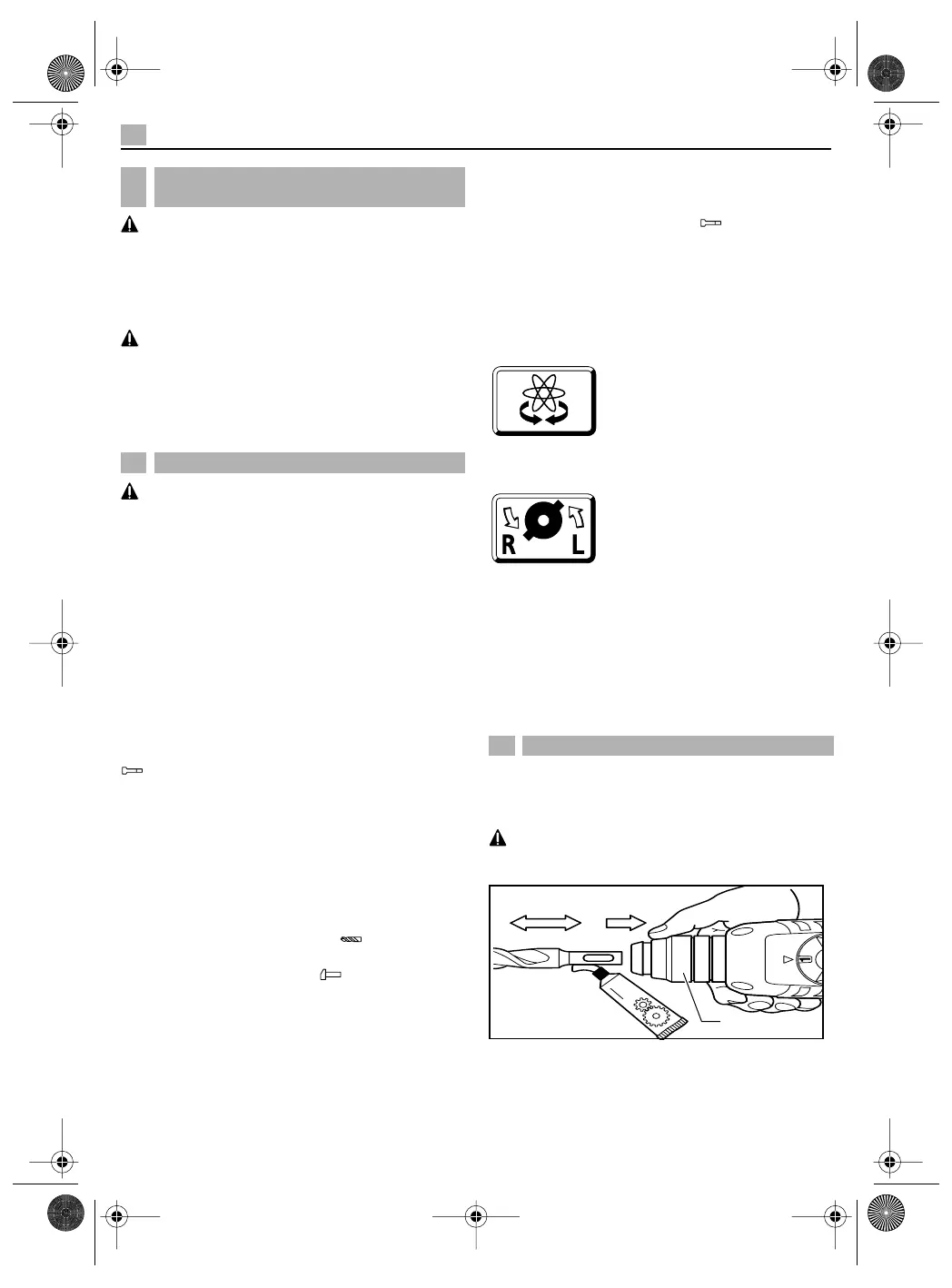

34 Suomi PSE 500, PSX 550
Irrota pistotulppa pistorasiasta ennen kaikkia lait-
teeseen kohdistuvia töitä.
Käytä aina laitetta vain lisäkahvan 12 kanssa. Aseta
lisäkahva kiristyskaulaan ja kiinnitä se kiristysruuvilla.
Liitä verkkojohdinyksikkö käsikahvaan. Pistokkeen
tulee lukkiutua paikalleen.
Käytä verkkojohdinyksikköä vain Kress-sähkötyö-
kalujen kanssa. Älä kokeile yksikköä muissa lait-
teissa.
Käytä vain alkuperäistä Kress-verkkojohdinyksikköä
ja vahvaa kumikaapelia (koodi H07 RN-F tai vah-
vempi).
Tarkista ennen käyttöönottoa, että verkkojännite
vastaa laitteen tyyppikilvessä mainittua jännitettä.
KÄYNNISTYS JA PYSÄYTYS
Paina tai päästä vastaavasti irti käynnistyskytkintä 6.
Käynnistyskytkimen voi lukita lukituspainikkeella 5.
Poista lukitus painamalla käynnistyskytkintä 6 lyhy-
esti.
MEKAANINEN VAIHTEENVALITSIN
Voit valita kolme eri asentoa käyttövalintakytkimellä 4.
1 = Alhainen kierroslukualue: Iskuporaus, poraus
tavallisilla yli 8 mm ø kierreporilla puuhun/metalliin ja
sekoitustyö.
2 = Suuri kierroslukualue: Poraus tavallisilla kierre-
porilla 8 mm ø asti.
= Ei pyörimisliikettä: Kevyet talttaustyöt.
Vaihtokytkentä on parasta suorittaa koneen seis-
tessä. Ota huomioon, että käyttövalintakytkin 4 aina
voidaan siirtää vain askel kerrallaan. Käynnistyskytki-
men 6 painamisen jälkeen tai koneen käynnistyessä
kytkeytyy vaihteisto esivalitulle asetukselle. Vasta sil-
loin voidaan käyttövalintakytkin 4 siirtää seuraavaan
asentoon.
PORAUS - ISKUPORAUS
Käännä vaihtokytkin 10 asentoon porausta var-
ten.
Käännä vaihtokytkin asentoon iskuporausta var-
ten.
Vaihtokytkentä on parasta suorittaa koneen seis-
tessä. Käynnistyskytkimen 6 painamisen jälkeen tai
koneen käynnistyessä kytkeytyy vaihteisto esivalitulle
asetukselle.
Ohjeita: Vasen kiertosuunta iskuporauksessa vahin-
goittaa poraa. Kytke pois iskukoneisto työskennelles-
säsi timanttiporakruunulla sekä sekoitustyössä.
Käännä vaihtokytkin 4 asentoon talttaustöitä var-
ten.
Käytä iskuporaukseen yksinomaan SDS-plus var-
tisia kovametalliporia. Tavanomaisten kaupan ole-
vien lieriövartisten kiviporien käyttö yhdessä sovit-
teen 13 ja tavallisen poraistukan kanssa, pneumaat-
tista vasarakoneistoa käytettäessä, ei ole mahdollista.
KIERROSLUVUN SÄÄTÖ
Käynnistyskytkimellä 6 voit säätää
kierrosluvun portaattomasti. Pai-
naessasi käynnistyskytkintä 6
kevyesti alkaa koneen moottori
pyöriä hitaasti; painetta lisätessäsi
kasvaa kierrosluku.
KIERTOSUUNNAN VAIHTO
Käytä kiertosuunnan vaihtokyt-
kintä 9 vain koneen seistessä!
Tartu kiertosuunnan vaihtokytki-
meen 9 molemmilta puolilta.
Kierto oikealle: Käännä kiertosuunnan vaihto-
kytkin 9 asentoon „R“.
Kierto vasemmalle: Käännä kiertosuunnan vaihto-
kytkin 9 asentoon „L“.
Tärkeää! Paina aina suunnanvaihtokytkin 9 kotelon
vasteeseen asti, siis kunnes se lukkiutuu
kuuluvasti.
Jos kiertosuunnan vaihtokytkin 9 on asentojen „R“ ja
„L“ välissä, ei konetta voi käynnistää.
Poraus- ja talttaustyökalut kiristyvät työkalunpiti-
meen 1 ilman työkaluavainta.
TYÖKALUN ASENNUS
Irrota pistotulppa pistorasiasta ennen kaikkia lait-
teeseen kohdistuvia töitä.
Puhdista työkalun varsi ja voitele sitä kevyesti.
Vedä lukitushylsy 3 taakse. Vie työkalu kiertäen työ-
kalunpitimeen, kunnes se lukkiutuu. Irrota ote lukitus-
hylsystä. Tarkista että työkalu on tukevasti kiinni.
Varo vaurioittamasta pölynsuojusta 2.
Vaurioitunut pölynsuojus on ehdottomasti vaih-
dettava uuteen!
5
Lisäkahvan ja verkkojohdinyksikön
asennus
6 Käyttöönotto
7 Työkalun asennus ja irrotus
Fett
3
