20
Español PSE 75 EDITION
¡Antes de cualquier manipulación en el aparato extraer
el enchufe de la red!
Utilice el aparato solamente junto con la empuñadura adi-
cional
12
. Monte el puño en el cuello del husillo y gírelo a
la posición de trabajo requerida, apretándolo firmemente
entonces con el casquillo del puño. Solamente así se
evita que el puño adicional se gire o que se afloje del apa-
rato.
Conecte el módulo de cable de red a la empuñadura. El
conector debe quedar enclavado.
Emplee el módulo de cable de red sólo en herramien-
tas eléctricas Kress. No intente accionar otros apara-
tos con él.
Utilice solamente módulos de cable de red originales
Kress, como mínimo, con recubrimiento de caucho para
trato rudo (código de identificación H07 RN-F).
Compruebe antes de la puesta en marcha, si la ten-
sión de red coincide con la indicada en la placa de
características del aparato.
CONEXION/DESCONEXION
Presionar o soltar el interruptor de conexión/desco-
nexión
6
.
El interruptor de conexión/desconexión puede enclavarse
con el botón de enclavamiento
5
. Para liberar el interrup-
tor de conexión/desconexión
6
presionarlo brevemente y
soltarlo.
DETENCIÓN DE GIRO
Con el mando desactivador de giro
4
pueden seleccio-
narse dos modalidades.
1
= Taladrar con y sin percutor, agitar
= Sin rotación: para trabajos leves de cincelado.
La conmutación se realiza preferentemente con la
máquina detenida.
Después de accionar el interruptor de conexión/desco-
nexión
6
, o bien con la puesta en marcha de la máquina,
el engranaje se conmuta a la posición preseleccionada.
TALADRAR - TALADRAR CON PERCUTOR
Para taladrar colocar el conmutador
10
sobre .
Para taladrar con percutor llevarlo a .
La conmutación se realiza preferentemente con la
máquina detenida.
Después de accionar el interruptor de conexión/desco-
nexión
6
, o bien con la puesta en marcha de la máquina,
el engranaje se conmuta a la posición preseleccionada.
Indicaciones:
Al taladrar con percutor con giro a izquier-
das se daña la broca. Desconectar el mecanismo percu-
tor al emplear coronas diamantadas o un dispositivo mez-
clador.
Para realizar trabajos de cincelado colocar el conmuta-
dor
4
en .
Al taladrar con percusión utilice exclusivamente
brocas de metal duro con vástago SDS-plus.
El meca-
nismo percutor neumático, no debe emplearse con
brocas para piedra de vástago cilíndrico usuales en el
comercio que han sido fijadas a un portabrocas común
empleando el adaptador
13
.
CONTROL DE REVOLUCIONES
Con el interruptor de conexión/des-
conexión
6
pueden ajustarse las
revoluciones de forma continua. Un
presión leve del interruptor de
conexión/desconexión
6
hace girar la
máquina con bajas revoluciones;
éstas van aumentando a medida que
se incrementa la presión.
INVERSION DEL SENTIDO DE GIRO
¡Accione el selector de sentido de
giro
9
sólo con la máquina parada!
Sujete el selector de sentido de
giro
9
por ambos lados.
Giro a derechas:
Colocar el selector de sentido de
giro
9
en „
R
“.
Giro a izquierdas:
Colocar el selector de sentido de
giro
9
en „
L
“.
¡Importante!
Girar el selector de sentido de giro
9
contra el tope respectivo en la car-
casa hasta llegar a enclavarlo.
De encontrarse el selector de sentido de giro
9
entre las
posiciones „
R
“ y „
L
“, no puede conectarse la máquina.
El portaútiles
1
sujeta brocas y cinceles sin requerir de
una llave para útiles.

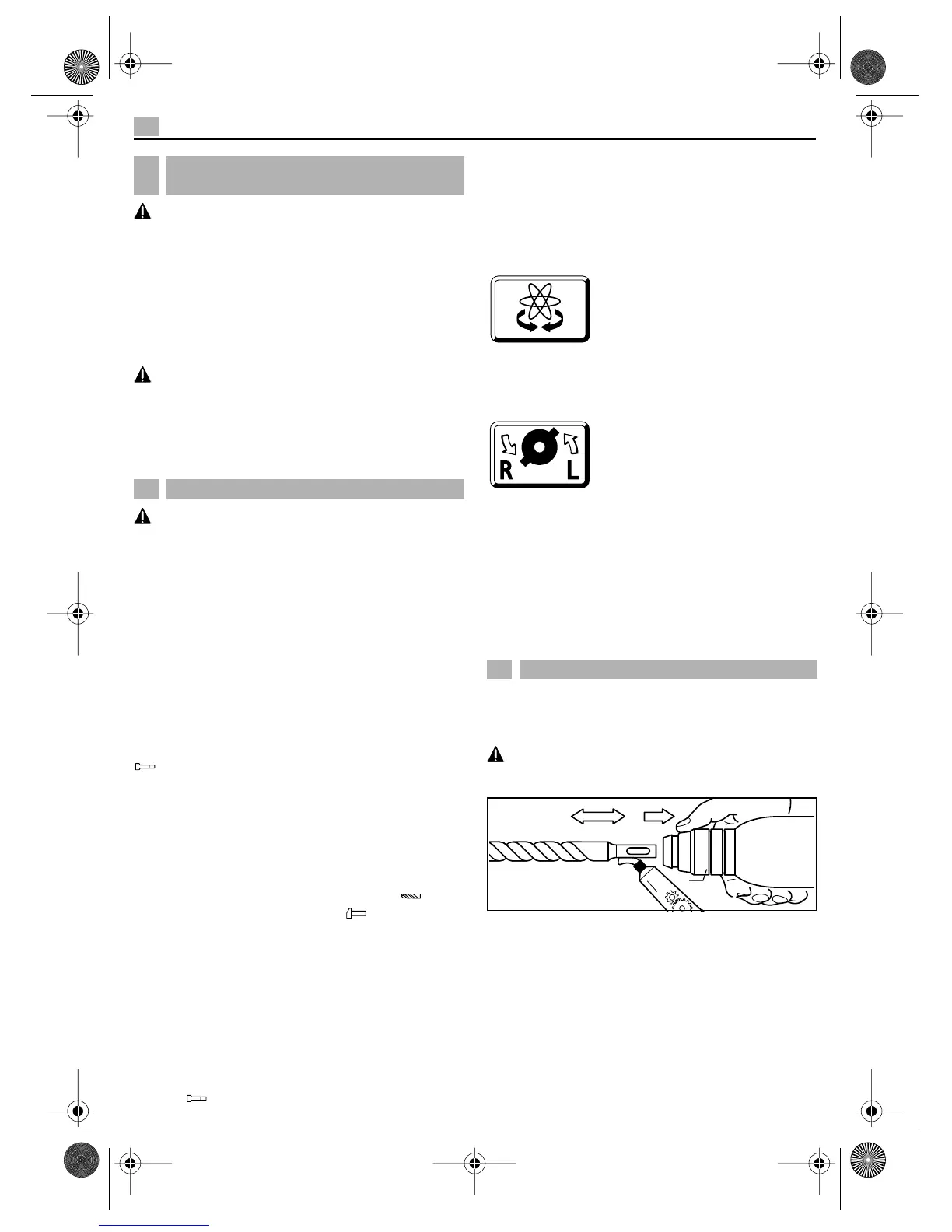

INSERCION DEL UTIL
¡Antes de cualquier manipulación en el aparato extraer
el enchufe de la red!
Limpiar y engrasar ligeramente el vástago del útil.
Retire hacia atrás el casquillo de desenclavamiento
3
.
Introduzca
girando
el útil en el portaútiles hasta que
engatille. Suelte el casquillo de enclavamiento. Com-
pruebe la fijación correcta del útil.
Ponga cuidado de no dañar la caperuza antipolvo
2
.
¡Sustituir imprescindiblemente una caperuza anti-
polvo deteriorada!
5
Montaje de la empuñadura adicio-
nal y del módulo de cable de red
6 Puesta en marcha
7 Inserción/extracción del útil
Fett
