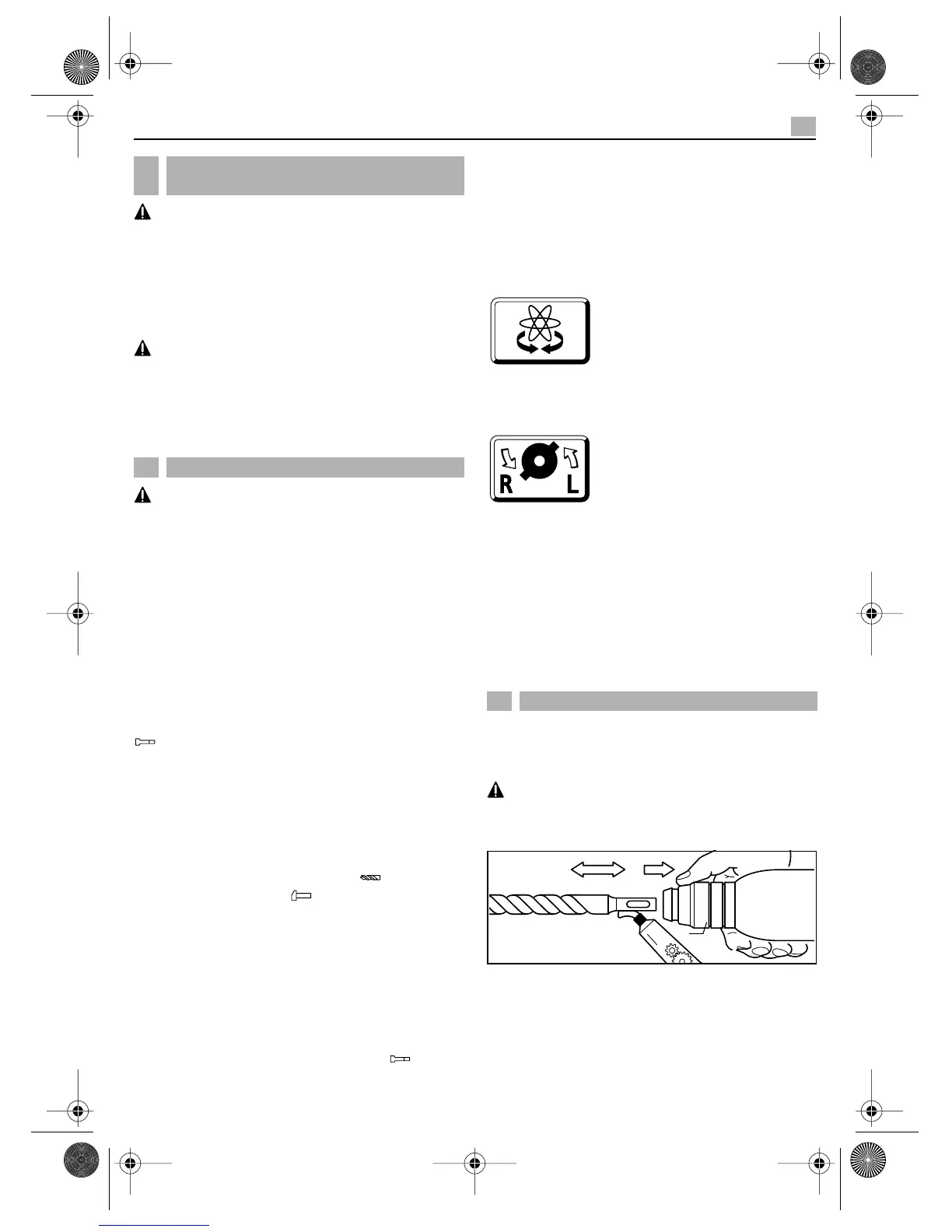

KRESS PSE 75 Edition - Page 5

PSE 75 EDITION DEUTSCH 5
Ziehen Sie vor allen Arbeiten am Gerät den Netz-
stecker.
Betreiben Sie das Gerät nur mit dem Zusatzgriff 12 .
Montieren Sie den Handgriff auf den Spannhals der
Maschine, drehen Sie ihn in Arbeitsposition und span-
nen Sie ihn mit Hilfe der Griffhülse gut fest.
Schließen Sie das Netzkabelmodul an den Handgriff
an. Der Stecker muss einrasten.
Verwenden Sie das Netzkabelmodul nur für Kress-
Elektrowerkzeuge. Versuchen Sie nicht, andere
Geräte damit zu betreiben.
Verwenden Sie nur Original Kress-Netzkabelmodule
und zwar mindestens schwere Gummischlauchlei-
tung (Code-Bezeichnung H07 RN-F).
Prüfen Sie vor Inbetriebnahme, ob die Netzspan-
nung mit der Angabe auf dem Typenschild des
Gerätes übereinstimmt.
EIN-/AUSSCHALTEN
Den Ein-/Ausschalter 6 drücken bzw. wieder loslas-
sen.
Der Ein-/Ausschalter kann mit dem Feststellknopf 5
arretiert werden. Zum Lösen den Ein-/Ausschalter 6
kurz drücken und loslassen.
DREHSTOPP
Mit dem Drehstoppschalter 4 können Sie zwei Ein-
stellungen wählen.
1 = Bohren/Hammerbohren, Rührarbeiten
= Keine Drehbewegung: Leichte Meißelarbeiten.
Die Umschaltung läßt sich am besten im Stillstand
vornehmen.
Nach Betätigung des Ein-/Ausschalters 6 bzw. beim
Anlaufen der Maschine schaltet das Getriebe in die
vorgewählte Einstellung.
BOHREN - HAMMERBOHREN
Zum Bohren den Umschalter 10 auf stellen.
Zum Hammerbohren auf stellen.
Die Umschaltung läßt sich am besten im Stillstand
vornehmen.
Nach Betätigung des Ein-/Ausschalters 6 bzw. beim
Anlaufen der Maschine schaltet das Getriebe in die
vorgewählte Einstellung.
Hinweise: Linkslauf beim Hammerbohren beschädigt
den Bohrer. Bei Arbeiten mit Diamant-Bohrkronen
und bei Rührarbeiten das Schlagwerk ausschalten.
Für Meißelarbeiten den Umschalter 4 auf stellen.
Verwenden Sie beim Hammerbohren ausschließ-
lich hartmetallbestückte Bohrer mit SDS plus-
Schaft. Die Verwendung handelsüblicher Steinbohrer
mit zylindrischem Schaft unter Verwendung des
Adapters 13 und eines üblichen Bohrfutters unter Ein-
satz des pneumatischen Hammerwerkes ist nicht
möglich.
DREHZAHLSTEUERUNG
Mit dem Ein-/Ausschalter 6
können Sie die Drehzahl stufenlos
steuern. Bei leichtem Druck auf
den Ein-/Ausschalter 6 beginnt die
Maschine langsam zu drehen; mit
zunehmenden Druck erhöht sich
die Drehzahl.
DREHRICHTUNG UMSCHALTEN
Betätigen Sie den Drehrichtungs-
umschalter 9 nur im Stillstand!
Greifen Sie den Drehrichtungsum-
schalter 9 beidseitig.
Rechtslauf: Drehrichtungsumschalter 9 auf „ R “
stellen.
Linkslauf: Drehrichtungsumschalter 9 auf „ L “
stellen.
Wichtig! Drehrichtungsumschalter 9 jeweils bis
zum Anschlag am Gehäuse durchdrük-
ken, d. h. bis er spürbar einrastet.
Steht der Drehrichtungsumschalter 9 zwischen Pos.
„ R “ und „ L “, kann die Maschine nicht eingeschaltet
werden.
Die Werkzeugaufnahme 1 spannt Bohr- und Meißel-
werkzeuge ohne Werkzeugschlüssel.
WERKZEUG EINSETZEN
Ziehen Sie vor allen Arbeiten am Gerät den Netz-
stecker.
Reinigen Sie den Werkzeugschaft und fetten Sie ihn
leicht.
Ziehen Sie die Entriegelungshülse 3 zurück. Führen
Sie das Werkzeug drehend in die Werkzeugaufnahme
ein, bis es einrastet. Lassen Sie die Entriegelungs-
hülse los. Prüfen Sie das Werkzeug auf festen Sitz.
Achten Sie darauf, dass die Staubschutzkappe 2
nicht beschädigt wird.
Beschädigte Staubschutzkappe unbedingt erset-
zen!
5
Zusatzgriff und Netzkabelmodul
montieren
6 Inbetriebnahme
7 Werkzeug einsetzen/entnehmen
Fett
3
