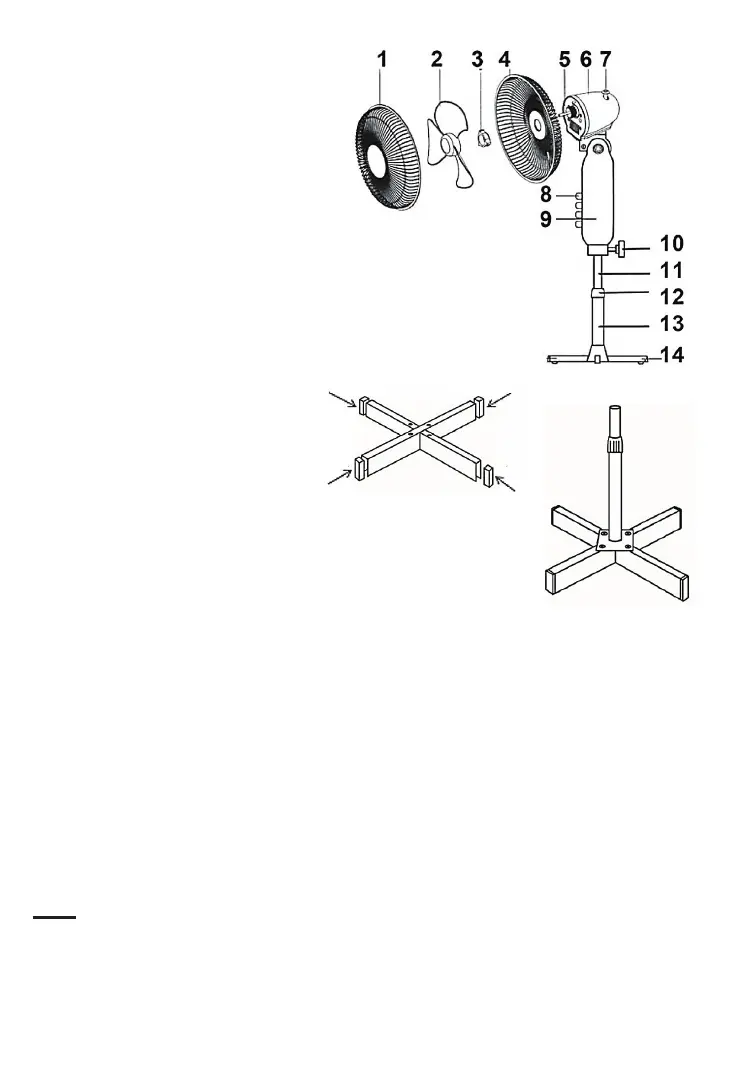

PARTES
1. Grade dianteira
2. Lâmina do venlador
3. Porca de proteção e parafuso
4. Grade traseira
5. Eixo do motor
6. Carcaça do motor.
7. Controle de oscilação
8. Interruptores de controle de velocidade
9. Caixa de câmbio
10. Parafuso de xação do suporte
11. Tubo superior
12. Porca de xação
13. Tubo inferior
14. Base
MONTAGEM
• Coloque as pontas de borracha na extremidade dos pés (se ne-
cessário).
• Cruze os 2 pés para montá-los (veja o desenho).
• Aparafuse a base do tubo inferior nos pés com 4 parafusos.
• Afrouxe e remova o parafuso telescópico e deslize o parafuso da tampa na base do tubo
inferior até que oculte os parafusos de xação.
• Rere o tubo superior do tubo inferior e aperte o anel de xação depois de denir a
altura desejada.
• Fixe a unidade do motor da ventoinha na parte superior do tubo superior e aperte-a
com o parafuso de xação.
• Coloque a grade traseira no bloco do motor e prenda-a com a porca de xação central,
girando-a no sendo horário.
• Posicione a pá do venlador no eixo do motor.
Nota: Assegure-se de que os entalhes se conectem ao nal das estrias do eixo.
• Prenda as lâminas com a porca de xação central, girando no sendo an-horário.
• Anexe a grade frontal e feche os clipes para dentro.
• Fixe o parafuso e a porca de trava através do oricio na parte inferior das grades.
