2. INSTRUCCIONES DE USO

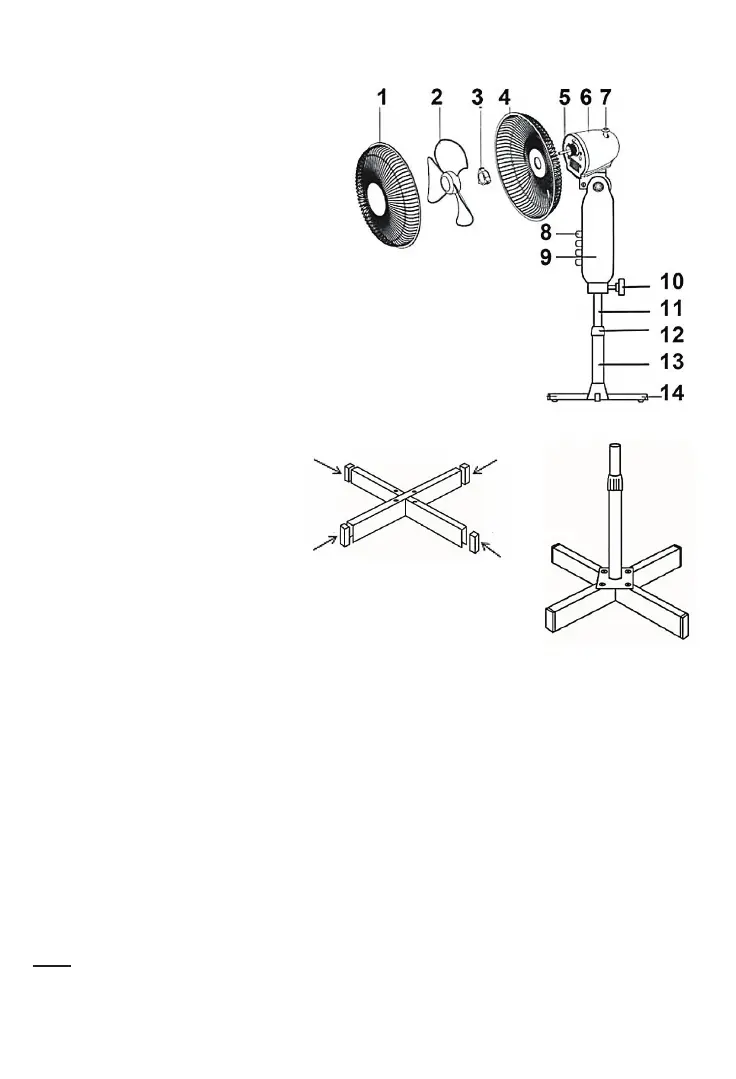

PARTES
1. Rejilla delantera
2. Aspa del venlador
3. Tuerca y tornillo de protección
4. Rejilla trasera
5. Eje del motor
6. Carcasa del motor.
7. Control de oscilación
8. Interruptores de control de velocidad
9. Caja de cambio
10. Tornillo de jación del soporte
11. Tubo superior
12. Tuerca de jación
13. Tubo inferior
14. Base
MONTAJE
• Coloque las puntas de goma en los extremos de los pies (si es
necesario).
• Cruce los 2 pies para ensamblarlos (vea el dibujo).
• Atornille la base del tubo inferior en los pies usando 4 tornillos.
• Aoje y rere el tornillo telescópico y deslice el tornillo de la cubierta en la base del
tubo inferior hasta que oculte los tornillos de jación.
• Extraiga el tubo superior del tubo inferior y apriete el anillo de sujeción después de
ajustar a la altura deseada.
• Fije la unidad del motor del venlador en la parte superior del tubo superior y apriétela
con el tornillo de bloqueo.
• Coloque la rejilla trasera en el bloque del motor y asegúrela con la tuerca de jación
central, girándola en sendo horario.
• Coloque el aspa del venlador en el eje del motor.
Nota: Asegúrese de que las muescas se conectan en el extremo de las estrías del eje.
• Fije las aspas con la tuerca de jación central, girándolas en sendo contrario a las
agujas del reloj.
• Coloque la rejilla frontal sobre la rejilla posterior y cierre los clips hacia adentro.
