KRHÜNER 60023 - Page 11

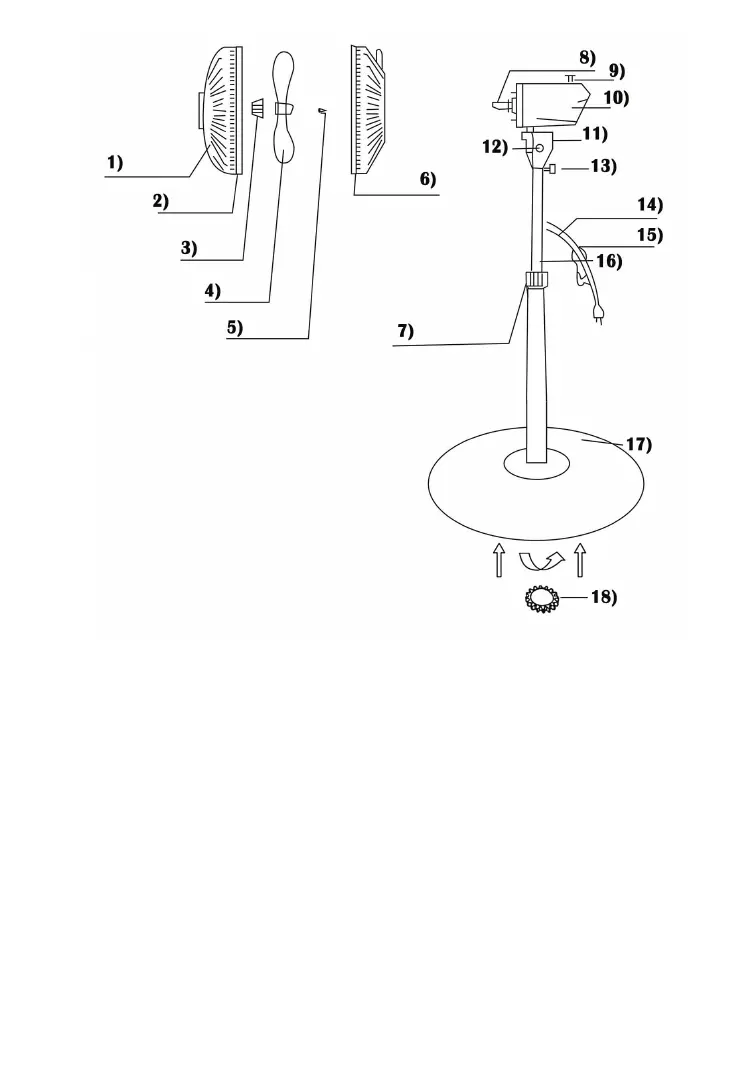

1. Grade dianteira 2. Aro de plásco 3. Tampa da lâmina
4. Lâmina do venlador 5. Parafuso 6. Grade traseira
7. Botão de ajuste de altura 8. Eixo do motor 9. Botão oscilante
10. Carcaça do motor 11. Caixa de ligar/desligar 12. Botão de velocidade
13. Parafuso de ajuste 14. Thumbscrew 15. Cabo de alimentação
da inclinação 16. Tubo de extensão 17. Ficar
18. Porca de plásco
COMO MONTAR
1. Desaperte a porca de plásco da coluna, coloque a coluna na base e aperte a porca
de plásco. Estenda completamente o tubo de extensão soltando o botão de ajuste de
altura.
2. Coloque a caixa de ligar / desligar no tubo e aperte o parafuso borboleta.
3. Desaperte a tampa da lâmina e a porca de plásco no eixo do motor.
