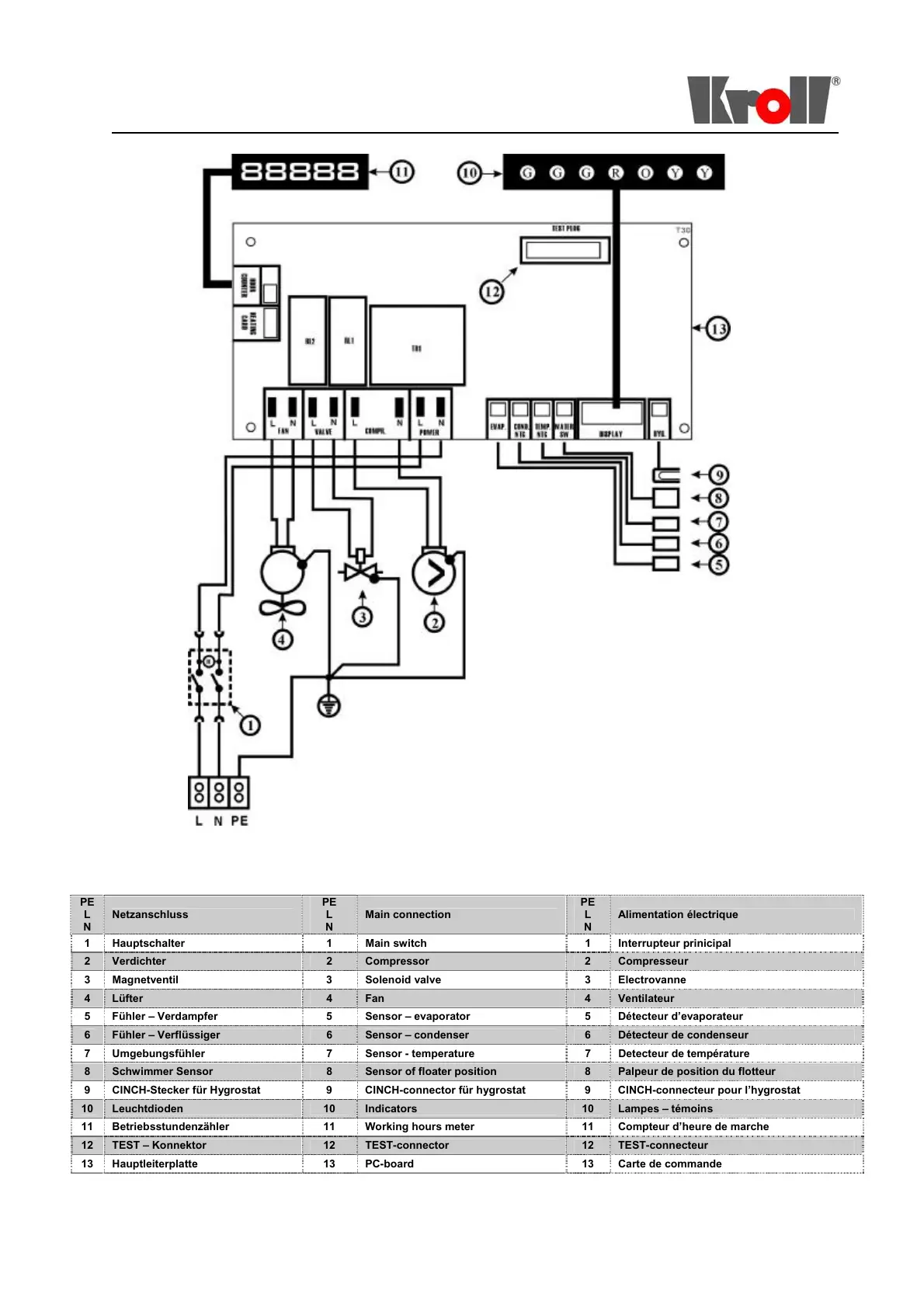

T 30
PE
L
N
Netzanschluss
PE
L
N
Main connection
PE
L
N
Alimentation électrique
1 Hauptschalter 1 Main switch 1 Interrupteur prinicipal
2 Verdichter 2 Compressor 2 Compresseur
3 Magnetventil 3 Solenoid valve 3 Electrovanne
4 Lüfter 4 Fan 4 Ventilateur
5 Fühler – Verdampfer 5 Sensor – evaporator 5 Détecteur d’evaporateur
6 Fühler – Verflüssiger 6 Sensor – condenser 6 Détecteur de condenseur
7 Umgebungsfühler 7 Sensor - temperature 7 Detecteur de température
8 Schwimmer Sensor 8 Sensor of floater position 8 Palpeur de position du flotteur
9 CINCH-Stecker für Hygrostat 9 CINCH-connector für hygrostat 9 CINCH-connecteur pour l’hygrostat
10 Leuchtdioden 10 Indicators 10 Lampes – témoins
11 Betriebsstundenzähler 11 Working hours meter 11 Compteur d’heure de marche
12 TEST – Konnektor 12 TEST-connector 12 TEST-connecteur
13 Hauptleiterplatte 13 PC-board 13 Carte de commande
13
